Кран для врезки в действующие сети
ИНСТРУКЦИЯ ИСПОЛЬЗОВАНИЯ КРАНОВ NAVAL:
1. Перед началом работ тщательно выбирается место присоединения крана к трубопроводу, выбранный участок трубопровода подготавливается к приварке крана.
2. Перед приваркой проверить, чтобы кран в месте присоединения к трубопроводу не располагался на сварных швах (для сварных труб).

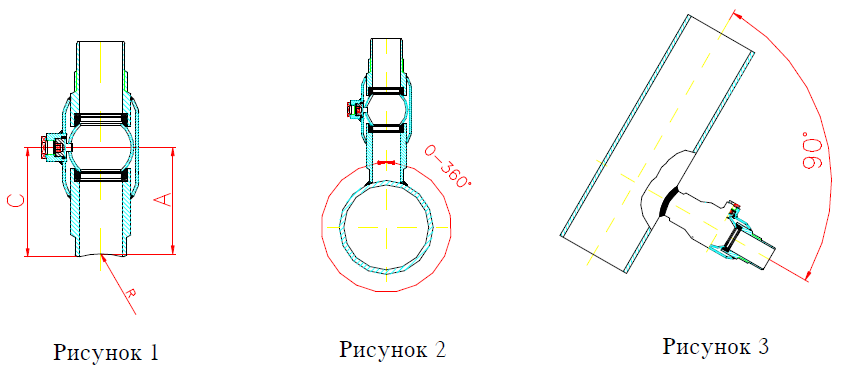

3. Привариваемому концу крана следует придать кривизну по радиусу R (рис. 1) и следать фаску с учетом монтажных размеров, для обеспечения хорошего провара сварного шва.
Внимание: Изменение формы резьбового конца крана или его укорачивание можно выполнять только после отсоединения дрели.
4. Кран может быть приварен к трубопроводу под любым углом от 0 до 360° (рис. 2), но строго перпендикулярно к осевой трубопроводу (рис. 3)
5. Плотность шва после приварки проверяется давлением воздуха через спускной клапан.
6. После этого подбираются соотвествующие диаметру крана адаптер, фреза и соответсвующая ей насадка. Сначала на дрель устанавливается адаптер, а затем на ось дрели пакет насадки (пакет насадки=насадка + центрующее сверло + фреза).

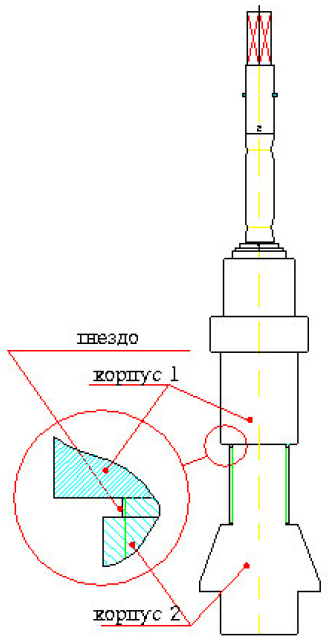

7. При сборке дрели следить, чтобы край детали корпуса I и гнездо на резьбовой части корпуса II совпадали, что дает максимальное погружение дрели.
Внимание: При нахождении дрели под давлением ни в коем случае нельзя превышать максимальное погружение В (см. таблицы монтажных размеров). Убедитесь, что кран ПОЛНОСТЬЮ ОТКРЫТ.
После этого дрель в собранном виде установите на кран. Удостоверьтесь, что фреза беспрепятственно проходит сквозь кран.
8. До начала сверления проверяются запорные качества крана, для этого: - освобождается крепление штока дрели и шток максимально выдвигается наружу (при этом фреза или насадка движется до осевого защитного кольца внутри дрели), после чего кран закрывают и открывают, чтобы убедиться в его запорных качествах.
9. Для крепления штока на нем выбирается соответсвуюшее крану крепежное гнездо, (их 3 шт.) и шток закрепляется в выбранном положении.

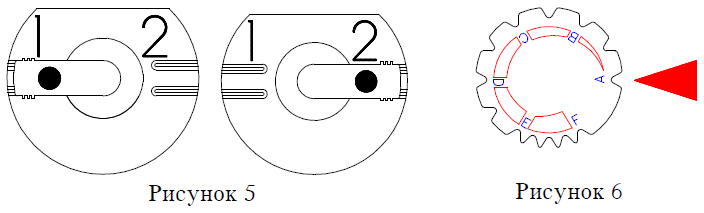

10. До начала сверления проверьте следующие моменты: направление врашения дрели - по часовой стрелке Ни в коем случае не ставить ударное бурение проверьте скорость, указатель скорости должен быть в положении 1 или
2 (рис. 5) установите скорость по шкале A-F (рис. 6)
17. Заглушка крана сваркой
При заваривании крана перед сваркой необходимо удалить находящееся под пробкой тефлоновое уплотнение.
Во избежание повреждений уплотнительных колец крана убедитесь в том, что шток остыл после сварки, после чего используйте кран.
18. В качестве электроприводов рекомендуются к применению следующие марки электродрелей:
AEG, SB2E 1010 RS, ATLAS-COPCO, PD2E 24RS BOSCH, GSB 20-2 RCE
19. При применении электродрелей иных марок необходимо соблюдать следующие требования:
минимальная мощность 1000 В скорость на холостых оборотах I передача 0-1000 об/мин. II передача 0-3000 об/мин, наличие регулировки основной скорости крепежный винт 0 43 мм
20. При использовании других возможных марок электродрелей рекомендуется получить рекомендацию изготовителя с целью уточнения пригодности их использования в данной установке.
Ду 25 - МОНТАЖНЫЕ РАЗМЕРЫ И УСТАНОВКА ЧИСЛА ОБОРОТОВ
| КРЕПЕЖНОЕ | ГНЕЗДО №1 | |
| ДИАМЕТР А ТРУБОПРОВОДА | В |
| DN32 | +0 99 -5 | 10 |
| DN40 | +0 100 ю | 10 |
| DN50 | +0 101 ю | 10 |
| DN65 | +0 102 -1 | 10 |
| DN80 | +0 102 -10 | 10 |
| DN100 | +0 103 -1 | 10 |
| DN125 | +0 103 -1 | 10 |
| DN150 | +0 103 -1 | 10 |
| DN > 200 | +0 105 -1 | 10 |
В ТРУБОПРОВОДАХ Ду 32-40 НИ В КОЕМ СЛУЧАЕ НЕЛЬЗЯ ПРЕВЫШАТЬ УСТАНОВЛЕННЫЙ РАЗМЕР « В«. РАЗМЕР «А« ЯВЛЯЕТСЯ ОПРЕДЕЛЯЮЩИМ ДЛЯ ФРЕЗ LENOX И SANDVIK
