Клапаны (вентили) запорные
Клапаны (вентили) запорные относятся к запорной арматуре двухпозиционного действия, т.е. они могут применяться только для открытия или перекрытия трубопроводов. Запорные клапаны служат для полного перекрытия (открытия) потока рабочей среды путем возвратно поступательного перемещения запорного органа.
| Присоединение к трубопроводу | Под сварку |
| Установочное положение на трубопроводе | любое, в верхней полусфере относительно горловины |
| Направление подачи рабочей среды | любое |
| Герметичность затвора | по классу С ГОСТ 9544-2005 |
| Климатическое исполнение | У, -УХЛ, -Т по ГОСТ 15150-69 |
| Категория размещения | 1, 2, 3 по ГОСТ 15150-69 |
| Усилие на ручном дублере (маховике, рукоятке) | не более 300 Н |

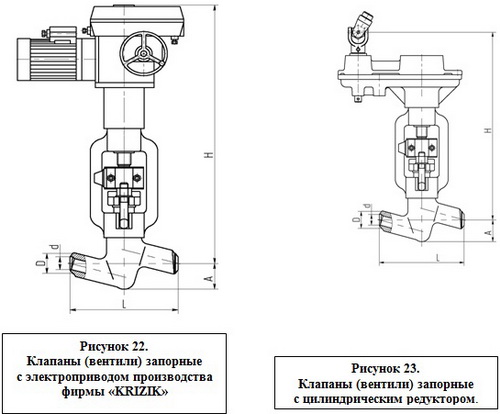

Электроприводы обеспечивают:
Дистанционное управление арматурой;
Автоматическую остановку запорного органа при достижении им нужного положения;
Установку предельно допускаемого крутящего момента на выходном валу электропривода и выдачу сигналов в систему управления при превышении электроприводом этого значения;
Дистанционную световую сигнализацию крайних положений запорного органа арматуры и указания положения запорного органа на местном указателе.

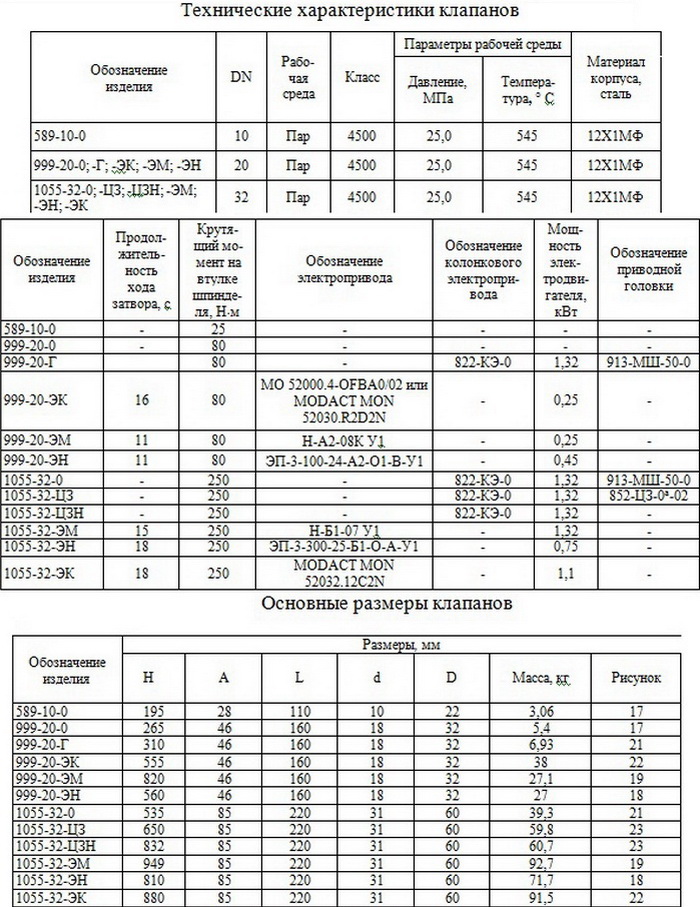

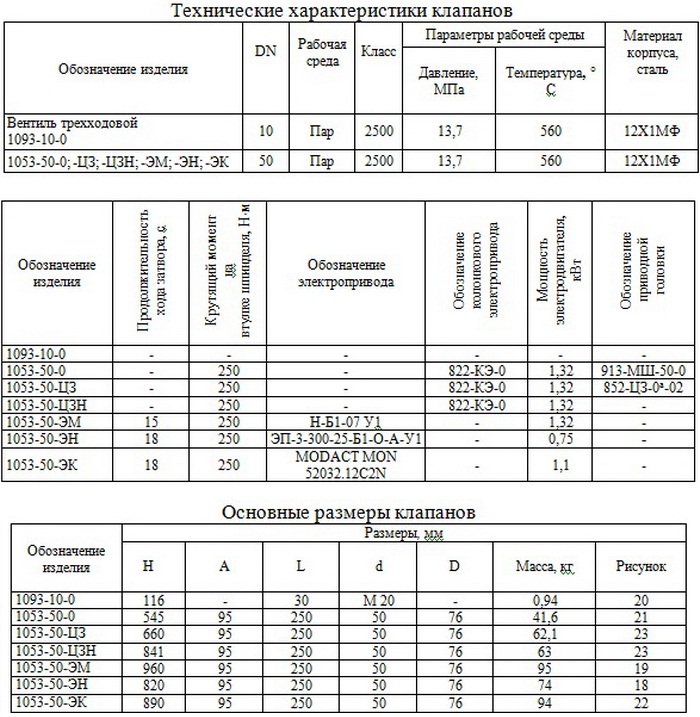

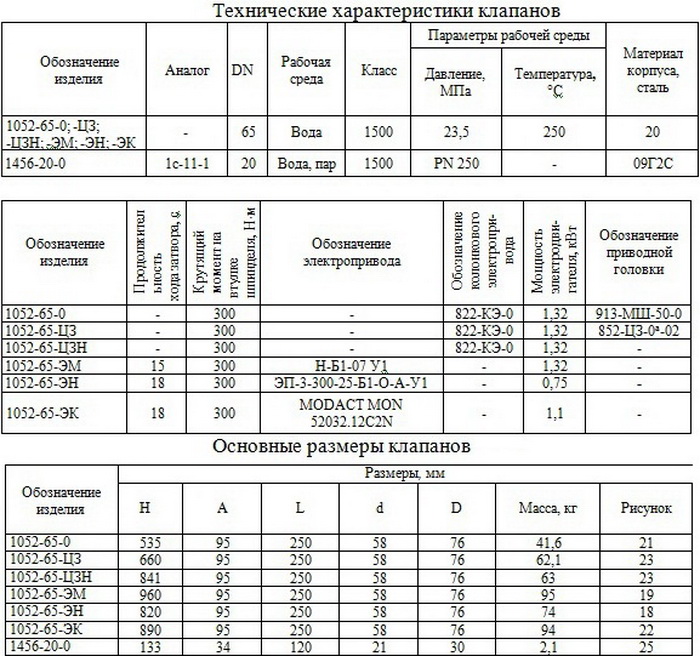

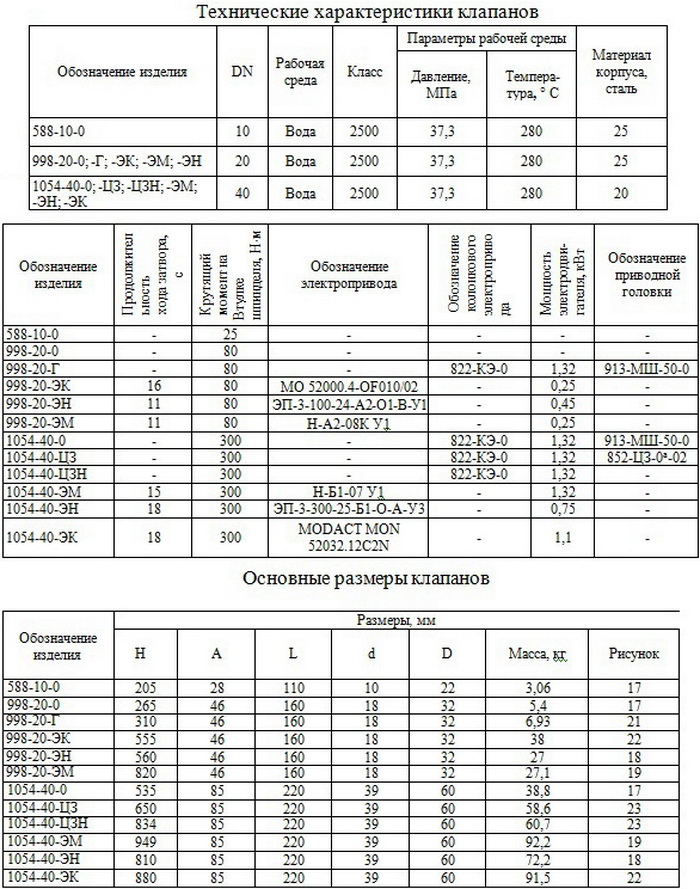

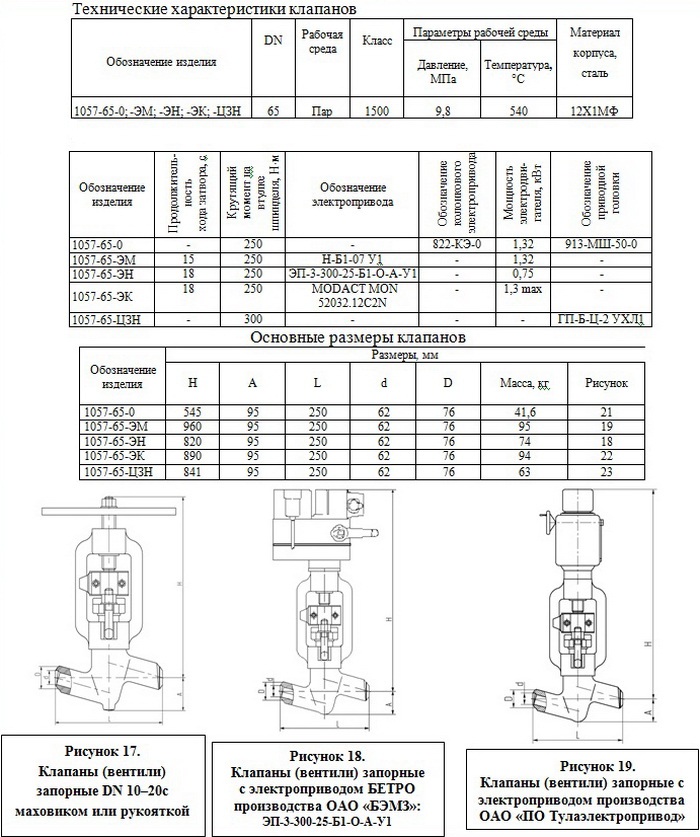

Класс арматуры по ANSI B 16.34 указан в таблице.
