Клапан смесительный серии 4F

ПОИСК

Клапан смесительный серии 4F Клапан смесительный серии 4F



ИСПОЛЬЗОВАНИЕ

Клапаны ESBE серии 4F - это клапаны из литого чугуна, предназначенные для использования в системах отопле­ния и охлаждения.

Пропорции смешивания могут регулироваться руч­кой для ручного управления, или осуществляться через системы автоматического управления с помощью элект­роприводов. Подходящие приводы – ESBE серии ARA600 для DN<50 или серий 90.

Клапан серии 4F доступен в типоразмерах DN 32-150 с фланцевым подключением.

Регулировочная шкала нанесена с двух сторон плас­тины и может быть перевернута, обеспечивая при этом возможность монтировать клапан в желаемом положе­нии. Рабочий угол = 90°.

СЕРВИС И ОБСЛУЖИВАНИЕ

Все основные элементы заменяемы. Уплотнение вала состоит из двух круглых прокладок, одна из которых может быть заменена без необходимости слива системы или демонтажа клапана. Однако, перед этой операцией в системе должно быть снижено давление до нуля.

ПРИМЕРЫ УСТАНОВКИ

Все показанные примеры могут быть реверсивными. Табличка положения клапана отградуирована с двух сторон и при монтаже ее необходимо установить в том положении, которое указано в инструкции по монтажу.

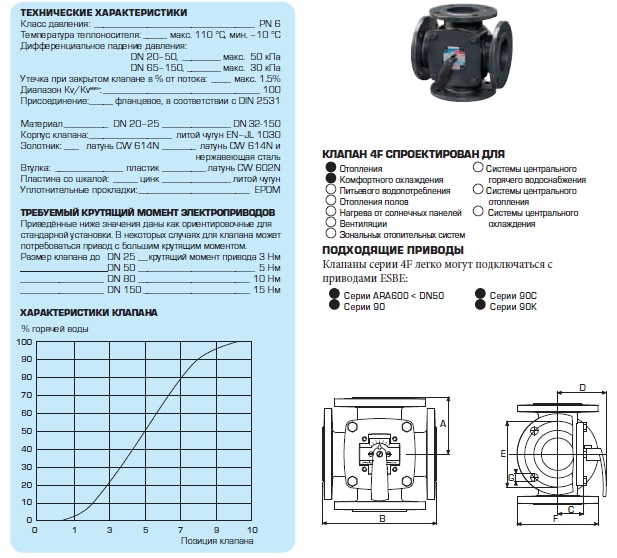

4-ХОДОВОЙ СМЕСИТЕЛЬНЫЙ КЛАПАН СЕРИИ 4F

Арт. номер

Наимено-
вание

DN

Kvs*

A

B

C

D

E

F

G

Масса,
[кг]

1110 17 00

ESBE 4 F 32

32

28

80

160

40

82

90

120

4×15

7.0

1110 18 00

ESBE 4 F 40

40

44

88

175

40

82

100

130

4×15

8.2

1110 19 00

ESBE 4 F 50

50

60

98

195

50

92

110

140

4×15

11.0

1110 20 00

ESBE 4 F 65

65

90

100

200

50

92

130

160

4×15

12.2

1110 21 00

ESBE 4 F 80

80

150

120

240

65

108

150

190

4×18

20.0

1110 22 00

ESBE 4 F 100

100

225

132

265

81

124

170

210

4×18

25.0

1110 23 00

ESBE 4 F 125

125

280

150

300

81

124

200

240

8×18

35.0

1110 24 00

ESBE 4 F 150

150

400

175

350

89

131

225

265

8×18

45.0
