  3. Клапан смесительный серии 5MG

Клапан смесительный серии 5MG

ПОИСК

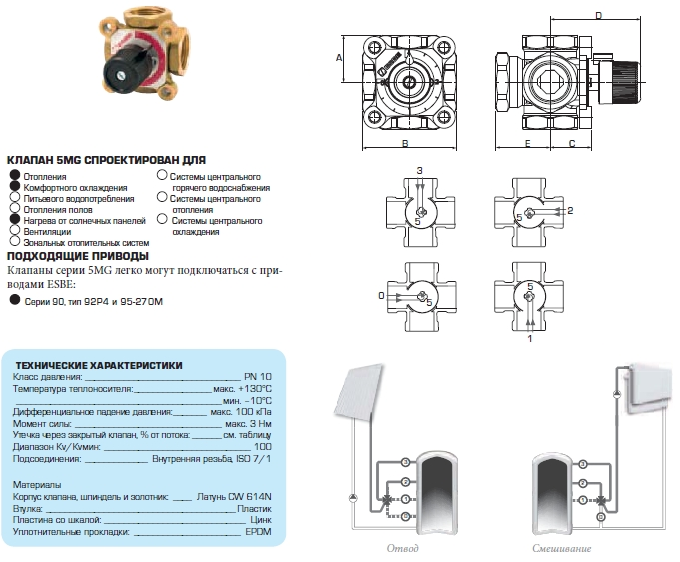

Клапан смесительный серии 5MG Клапан смесительный серии 5MG



ИСПОЛЬЗОВАНИЕ

Компактные смесительные клапаны ESBE серий 5MG с пятью отверстиями. Изготовлены из латуни для применения в ото­пительных установках.

Клапаны серии 5MG обычно снабжены ручкой для ручного управления, но могут управляться и автоматически с помощью электроприводов. Это простой принцип действия, когда приме­няется привод ESBE 92P4 или 95-270М (артикульный номер 1255 04 00,1205 33 00).

Серия 5MG выпускается в типоразмерах DN 25-32 с внут­ренней резьбой.

Регулировочная шкала нанесена с двух сторон пластины и может быть перевернута, обеспечивая при этом возможность монтировать клапан в желаемом положении. Рабочий угол = 270°.

ФУНКЦИОНИРОВАНИЕ

При использовании в качестве смесительного клапана, четыре входа подключаются так, чтобы они забирали тепло от различных слоев в накопительном баке или от различных тепловых источников.

При использовании в качестве отводного клапана, четыре выхода могут быть соединены так, чтобы они запитывали различные слои в накопительном баке.

СЕРВИС И ОБСЛУЖИВАНИЕ

Все основные элементы заменяемы. Уплотнение штока состо­ит из двух круглых прокладок, одна из которых может быть заменена без необходимости слива системы или демонтажа клапана. Однако, перед этой операцией в системе должно быть снижено давление до нуля.

ПРИМЕРЫ УСТАНОВКИ

Все показанные примеры могут быть реверсивными. Табличка положения клапана отградуирована с двух сторон и при монтаже ее необходимо установить в том положении, которое указано в инструкции по монтажу.

5-ХОДОВОЙ СМЕСИТЕЛЬНЫЙ КЛАПАН СЕРИИ 5MG, ВНУТРЕННЯЯ РЕЗЬБА

Арт. номер

Наимено-
вание

DN

Kvs*

Присоединение

A

B

C

D

E

Масса, [кг]

Утечка через закрытый клапан, в % от потока**

1100 52 00

5 MG 25

25

8

Rp 1"

36

72

32

70

41

0.9

0.3

1100 53 00

5 MG 32

32

18

Rp 1 1/4"

44

88

38

77

47

1.2

0.2
