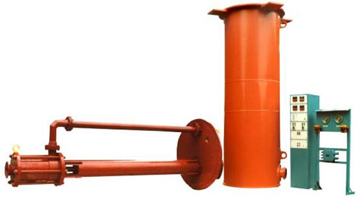

Насос откачки утечек НОУ (производительностью 50 м3/ч)
НАЗНАЧЕНИЕ
Насосы откачки утечек НОУ предназначены для откачки нефти, воды, водонефтяной эмульсии из резервуаров и закачки во входной трубопровод нефтеперекачивающей насосной станции или в иную гидравлическую систему.
Насосы НОУ могут использоваться для откачивания жидкости из емкостей объемом от 8 до 100 м3. Агрегаты типа НОУ поставляются с емкостью сбора утечек нефти; существуют варианты поставок выемных частей без серийной емкости. Выемные части поставляются для ёмкостей с внутренним диаметром горловины от Dу600 до Dу1000. Глубина погружения выемных частей в ёмкость от 1000 до 4640 мм.
КОНСТРУКЦИЯ
Агрегат электронасосный состоит из насоса типа НОУ для откачки утечек нефти и вертикального асинхронного взрывозащищеного двигателя, соединенных упругой втулочно-пальцевой муфтой, системы автоматики и КИП. Агрегат электронасосный типа НОУ не требует применения внешних вспомогательных систем.
Насос — центробежный, вертикальный, секционного типа, многоступенчатый с осевым подводом жидкости к первой ступени. Насос состоит из выемной части насоса и наружного корпуса.
Для перекачивания утечек нефти и светлых нефтепродуктов (бензина, керосина и дизельного топлива) из емкостей с диаметром не менее 600 мм предусмотрена конструкция выемной части насоса с двойным торцовым уплотнением. При помощи трубопроводов торцовое уплотнение соединяется с термосифонной системой. Термосифонная система установлена для запирания и охлаждения торцового уплотнения, состоит из термосифонного бака и дозировочного насоса.
УСЛОВИЯ ЭКСПЛУАТАЦИИ
Насосы (агрегаты) типа НОУ изготавливаются в климатическом исполнении УХЛ категории размещения 1 по ГОСТ 15150-69, при этом нижнее значение температуры окружающего воздуха -50oС. Климатическое исполнение электронасосного агрегата зависит от климатического исполнения приводного двигателя. Насосы (агрегаты) предназначены для эксплуатации во взрывоопасных зонах класса В-1г согласно «Правилам устройства электроустановок» (ПУЭ). Категория взрывоопасной смеси IIА, группа Т3 в соответствии с ГОСТ 12.1.001-78.
СТРУКТУРА УСЛОВНОГО ОБОЗНАЧЕНИЯ
А — отличительный индекс агрегата
НОУ — насос для откачки утечек
50 — подача насоса в номинальном режиме, м3/ч
350 — напор насоса в номинальном режиме, м
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
| Подача, м³/ч | Напор, м | Допускаемый кавитационный запас,м | Частота вращения, об/мин | Мощность двигателя, кВт | КПД насоса, % |
| 50 | 350 | 5 | 3000 | 90 | 61 |
| 50 | 200 | 5 | 3000 | 70 | 60 |
