Электроприводы многооборотные серии Томприн М
Электроприводы многооборотные с электромеханической системой управления «ТОМПРИН» предназначены для управления многооборотной запорной трубопроводной арматурой Ду 200-1500 мм и используются в нефтяной, газовой, нефтехимической, энергетической, коммунальном хозяйстве и других отраслях.
НАБОР ФУНКЦИЙ:
- «Открыть-Закрыть» по настроенным концевым выключателям;
- предохранительная муфта ограничения крутящего момента, раздельно настраиваемая для направления «Открыть» и «Закрыть»;
- местный указатель конечных положений запорного органа арматуры;
- управление электроприводом осуществляется касанием магнитным ключом отмеченных зон «Закрыть», «Открыть» и «Стоп»;
- местный указатель конечных положений запорного органа арматуры или указатель всего диапазона перемещения;
- выключатели: концевые / концевые и сигнальные / концевые и путевые;
- выход сигнала 4-20 мА для контроля положения трубопроводной арматуры.
ДОПОЛНИТЕЛЬНО:
- электроприводы могут иметь функцию остановки запорного органа в любом промежуточном положении в регулирующем режиме по сигналу обратной связи 4-20мА;
- возможна поставка электроприводов в пускозащитной аппаратурой «на борту», обеспечивающей комплексную (тепловая, токовая, силовая, пиковая, обрыв фаз и т.п.) защиту электродвигателя;
- электроприводы имеют стандартное присоединительное место (А, Б, В, Г, Д по ОСТ 26-07-763-73 и могут поставляться с переходным элементом для стыковки его с любым типом арматуры;
- значительно увеличена скорость выходного звена электроприводов марки «ТОМПРИН» (max 50 об/мин), за счет чего возможна установка оборудования на трубопроводную арматуру, работающую в аварийном режиме.
Электроприводы базового исполнения оснащаются системой управления типа «М4» и являются взрывобезопасным электрооборудованием (1-й уровень взрывозащиты).
Электроприводы, оснащенные системой управления типа «М4» позволяют осуществлять выбор дополнительных опций и имеют маркировку взрывозащиты 1ExdllBt4, 1ExedLLBT4, 1ExdLLCT4.
Срок службы электроприводов - 30 лет.
Гарантия - 24 месяца.

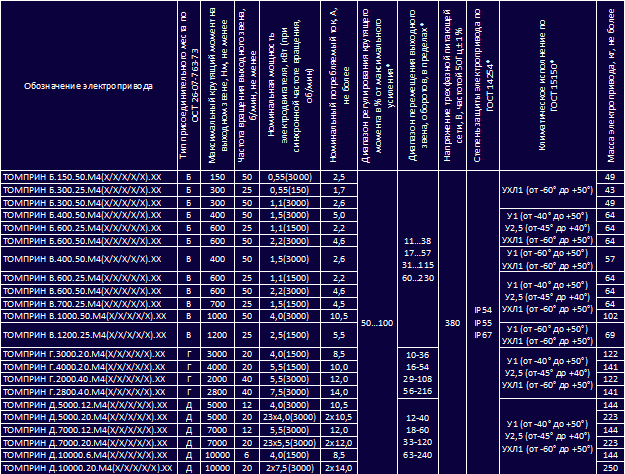

Основные технические характеристики электроприводов
