Электроприводы многооборотные серии Томприн
Электроприводы многооборотные с электронной системой управления «ТОМПРИН» предназначены для многофункционального управления многооборотной трубопроводной арматурой Ду 200- 1400 мм и используются в нефтяной, газовой, нефтехимической и других отраслях промышленности.
Электронный силовой модуль системы управления электроприводом ESD-VC с преобразователем на основе lGBT и интеллектуальными возможностями интегрируется в АСУ ТП или единую систему телемеханики предприятия.
Система управления электроприводом обеспечивает выполнение следующих функций:
- открытие, закрытие и регулировка проходного сечения трубопроводной арматуры с точной остановкой в любых положениях на всей длине хода за счет динамического торможения электродвигателя;
- обеспечение любого закона движения на всей длине хода раздельно на закрытие и открытие арматуры;
- отключение электродвигателя при превышении заданных усилий;
- работа в аварийных ситуациях: обрыв одной из фаз, случайное чередование фаз, превышение стандартных допусков напряжения (± 30% от номинала);
- обеспечение защиты в течение 50 секунд при превышении напряжения на 50% и защита от микросекундных импульсов перенапряжений до 2000 В;
- контроль сопротивления изоляции между фазами и корпусом электродвигателя;
- защита от перегрева обмоток электродвигателя;
- защита от несанкционированных и ошибочных действий оператора;
- сигнализация об отсутствии электродвигателя в приводе;
- цифровая и световая индикация параметров и режимов работы.
Обеспечиваются дополнительные сервисные функции:
- автоматическая настройка электропривода на месте эксплуатации;
- автоматическая самодиагностика с указанием вида отказа на индикаторе;
- автоматическая память на 3200 событий, относящихся к электроприводу в реальном режиме времени, что позволяет найти причины и виновников нештатных ситуаций;
- наличие постоянной информации о состоянии электропривода и сохранение всех настроек при отсутствии питания без ограничения по времени;
- возможность регулирования скорости вращения электродвигателя от нуля до удвоенной номинальной скорости его вращения;
- возможность герметизации арматуры в режиме уплотнения по заданному значению крутящего момента;
- возможность раскачки запорного органа при замерзании приводных элементов арматуры;
- программирование работы электропривода и индикация текущего состояния на естественном языке.
Найдено оригинальное решение по построению взрывонепроницаемой оболочки, в которой полностью исключено попадание влаги даже в виде влажного воздуха.
Электронная система управления модели ESD-VC имеет следующие интерфейсные сигналы:
- дискретные входы переменного напряжения 0... 220 В;
- дискретные входы постоянного напряжения от 18 до 36 В;
- дискретные выходы «сухой контакт» переменного 250 В или постоянного напряжения 220 В;
- ток нагрузки 2 А.
Предусмотрено управление по аналоговому токовому входу или аналоговому входу напряжения. Управление по последовательным интерфейсам RS485 и IrDA, протокол ModBus RTU.
Электроприводы имеют стандартное присоединительное место (А, Б, В, Г, Д по ОСТ 26-07-763-73) и могут поставляться с переходным элементом для стыковки его с любым типом арматуры. Переходной элемент изготавливается после получения информации о модели арматуры и ее изготовителе.
Срок службы электроприводов - 30 лет.
Гарантия - 24 месяца.

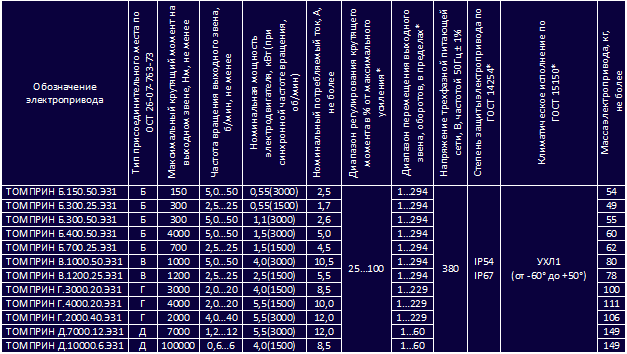

Основные технические характеристики электроприводов
