Габаритные и присоединительные размеры клапанов с пневматическим ИМ

Габаритные и присоединительные размеры клапанов с пневматическим ИМ

Габаритные и присоединительные размеры клапанов для рекомендованных типов дополнительных блоков в соответствии с рисунком 1 приведены в таблице 5.

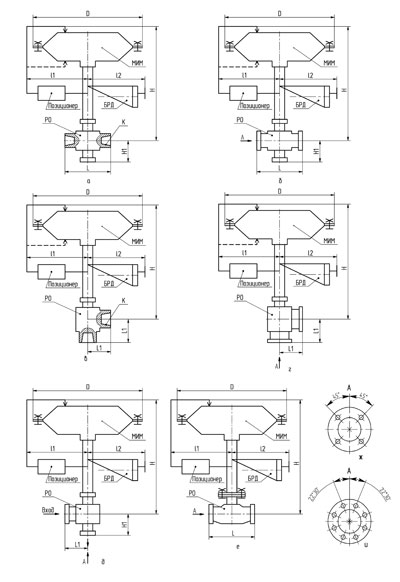

Рисунок 1 Габаритные и присоединительные размеры клапанов с пневматическим ИМ:
а - типа ПОУ 7Р; б - типа ПОУ 8Р, 9Р; в - типа ПОУ 10Р;
г - типа ПОУ11Р, 12Р; д - типа ПОУ 21Р, 22Р, 21М, 22М;
е - типа ПОУ 22П; ж, и - расположение отверстий на фланце
и – для ПОУ 22Р, 22М и 22П с DN80 и DN100

Таблица 5

Тип клапана	Условный проход	Размеры клапана, мм							Соединение с трубопроводом
Тип клапана	Условный проход	L	L1	H	H1	D	l1	l2	муфтовое, резьба по ГОСТ 6111-52	фланцевое, монтажные фланцы по ГОСТ 12821-80
ПОУ 7Р	DN 15	130	-	540	70	250	130	270	К 1/2"	-
	DN 20	130		540	70	250			К 3/4"
	DN 25	170		650	90	310			K 1"
ПОУ 8Р	DN 15	180		540	52,5	250	130	270	-	2-15-160
	DN 20	190		540	62,5	250				2-20-160
	DN 25	230		630	70	310				2-25-160
ПОУ 9Р	DN 15	180		650	52,5	250	130	270		2-15-160
	DN 20	190		650	62,5	250				2-20-160
	DN 25	230		770	70	310				2-25-160
ПОУ 10Р	DN 15	-	70	525	-	250	130	270	К 1/2"	-
	DN 20		70	525		250			К 3/4"
	DN 25		100	550		310			K 1"
ПОУ 11Р	DN 15		100	525		250	130	270	-	2-15-160
	DN 20		100	525		250				2-20-160
	DN 25		130	560		310				2-25-160
ПОУ 12Р	DN 15		100	525		250	130	270		2-15-160
	DN 20		100	525		250	130	270		2-20-160
	DN 25		130	560		310	130	270		2-25-160
ПОУ 21Р	DN 15	-	90	1100	120	380	300	350		4-15-63
ПОУ 21Р	DN 25		100	1130	140	380	300	350		4-25-63
ПОУ 22Р	DN 50		150	1410	210	470	300	350		4-50-63
	DN 80		190	1440	260	470	300	350		4-80-63
	DN 100		200	1835	290	570	320	480		4-100-63
ПОУ 21М	DN 15		90	685	120	310	130	270		4-15-63
ПОУ 21М	DN 25		100	690	140	310	130	270		4-25-63
ПОУ 22М	DN 50		150	840	210	380	145	350		4-50-63
	DN 80		190	1060	260	470	145	355		4-80-63
	DN 100		200	1070	290	470	170	350		4-100-63
ПОУ 22П.1	DN 32	180	-	760	-	310	130	270		4-32-16
	DN 40	200		895		380	145	350		4-40-16
	DN 50	230		900		380	145	350		4-50-16
	DN 65	290		950		380	145	350		4-65-16
	DN 80	310		1100		470	170	350		4-80-16
	DN 100	350		1340		570	325	480		4-100-16
	DN 150	480		1375		570	320	480		4-150-16
ПОУ 22П.2	DN 32	180		760		310	130	270		4-32-25
	DN 40	200		895		380	145	350		4-40-25
	DN 50	230		900		380	145	350		4-50-25
	DN 65	290		950		380	145	350		4-65-25
	DN 80	310		1100		470	170	350		4-80-25
	DN 100	350		1340		570	320	480		4-100-25
	DN 150	480		1375		570	320	480		4-150-25
ПОУ 22П	DN 32	180		760		310	130	270		4-32-40
	DN 40	200		895		380	145	350		4-40-40
	DN 50	230		900		380	145	350		4-50-40
	DN 65	290		950		380	145	350		4-65-40
	DN 80	310		1100		470	170	350		4-80-40
	DN 100	350		1340		4570	320	480		4-100-40
	DN 150	480		1375		4570	320	480		4-150-40
ПОУ 22П.3	DN 32	260		770		310	130	270		4-32-63
	DN 40	260		905		380	145	350		4-40-63
	DN 50	300		910		380	145	350		4-50-63
	DN 65	340		960		380	145	350		4-65-63
	DN 80	380		1110		470	170	350		4-80-63
	DN 100	430		1350		4570	320	480		4-100-63
	DN 150	550		1385		4570	320	480		4-150-63
ПОУ 22П.4	DN 32	260		770		310	130	270		4-32-100
	DN 40	260		905		380	145	350		4-40-100
	DN 50	300		910		380	145	350		4-50-100
	DN 65	340		960		380	145	350		4-65-100
	DN 80	380		1110		470	170	350		4-80-100
	DN 100	430		1350		4570	320	480		4-100-100
	DN 150	550		1385		4570	320	480		4-150-100

Таблица 6

Тип клапана	Условный проход	Максимальная масса клапана с дополнительными блоками МИМ, кг
Тип клапана	Условный проход	без дополнительных блоков МИМ (код 10)	с позиционером (коды 02, 02Э)	с боковым ручным дублером (код 01)	с позиционером и боковым ручным дублером (коды 05, 05Э)
ПОУ 7Р	DN 15	18,8	21,6	26,1	28,9
	DN 20	20,3	23,1	27,6	30,4
	DN 25	22,8	25,6	30,1	32,9
ПОУ 8Р	DN 15	22,3	25,1	29,6	32,4
	DN 20	24,0	26,8	31,3	34,1
	DN 25	28,8	31,6	36,1	38,9
ПОУ 9Р	DN 15	26,0	28,8	33,3	36,1
	DN 20	27,1	29,9	34,4	37,2
	DN 25	29,8	32,6	37,1	39,9
ПОУ 10Р	DN 15	17,9	20,7	25,2	28,0
	DN 20	19,6	22,4	26,9	29,7
	DN 25	21,8	24,6	29,1	31,9
ПОУ 11Р	DN 15	21,5	24,3	28,8	31,6
	DN 20	23,3	26,1	30,6	33,4
	DN 25	26,3	29,1	33,6	36,4
ПОУ 12Р	DN 15	25,3	28,1	32,6	35,4
	DN 20	26,5	29,3	33,8	36,6
	DN 25	28,8	31,6	36,1	38,9
ПОУ 21Р	DN 15	50,6	52,9	64,6	66,9
ПОУ 21Р	DN 25	55,6	57,9	69,6	71,9
ПОУ 21М	DN 15	26,6	28,9	33,9	36,2
ПОУ 21М	DN 25	34,1	36,4	41,4	43,7
ПОУ 22Р	DN 50	94,1	96,1	108,1	110,4
	DN 80	109,4	111,4	123,4	125,7
	DN 100	152,1	154,1	166,1	168,1
ПОУ 22M	DN 50	79,6	81,9	93,6	95,9
	DN 80	102,0	104,0	117,0	118,0
	DN 100	132,0	134,0	146,0	148,0
