  3. Габаритные и присоединительные размеры клапанов для рекомендованных типов дополнительных блоков

Габаритные и присоединительные размеры клапанов для рекомендованных типов дополнительных блоков

ПОИСК

Габаритные и присоединительные размеры клапанов для рекомендованных типов дополнительных блоков Габаритные и присоединительные размеры клапанов для рекомендованных типов дополнительных блоков



Габаритные и присоединительные размеры клапанов для рекомендованных типов дополнительных блоков в соответствии с рисунком 1 и 2 приведены в таблице 5.

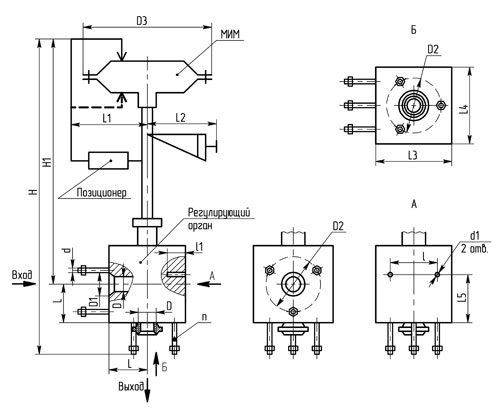

Рисунок 1 – Габаритные и присоединительные размеры клапанов типа ПОУ 29Р и ПОУ30Р

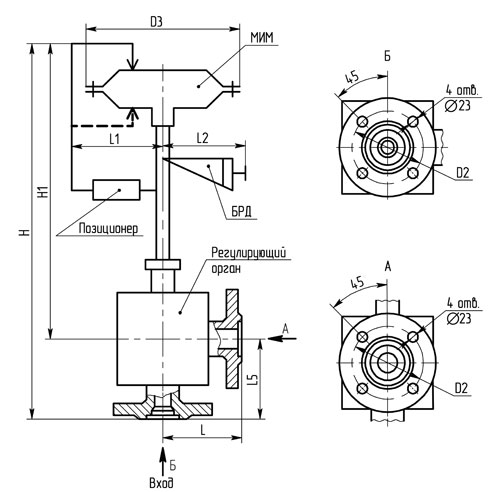

Рисунок 2 – Габаритные и присоединительные размеры клапанов типа ПОУ 29Р/1Т и ПОУ 29Р/2Т

Таблица 5

Размеры, мм

Тип клапана

ПОУ 29Р

ПОУ 30Р

ПОУ 29Р/1Т

ПОУ 29Р/2Т

DN 10

DN 15

DN 25

DN 32

DN 40

DN 65

DN 80

DN 100

DN 20

Sу

16

25

25

40

16

Н

710

745

930

1150

890

1095

1145

1210

1025

1075

Н1

600

630

775

975

815

845

870

905

820

870

L

45

50

70

85

75

110

125

140

145

L1

133

145

175

145

133

L2

265

355

265

L3

90

100

115

137,5

145

210

235

265

-

L4

80

90

90

105

150

220

250

280

-

L5

45

50

70

85

75

110

125

140

205

l

53

60

60

70

100

140

160

-

l1

15

15

15

20

20

25

25

25

-

D

10

15

25

32

40

70

90

100

-

D1

18

28

37

43

55

90

115

125

-

D2

60

68

80

95

115

170

195

220

90

D3

310

380

470

380

310

d

M16

M20

M22

M30

M33

М36

-

d1

M12

M16

M16

M20

-

n

3

4

6

-

Таблица 6

Тип клапана

DN

Максимальная масса клапана с дополнительными блоками, кг

ПОУ 29Р

DN 10

27

34

DN 15

29

36

DN 25

46

60

DN 32

71

85

ПОУ 30Р

DN 40

86

100

DN 65

131

145

DN 80

151

165

DN 100

220

234

ПОУ 29Р/1Т

DN 20

65

72

ПОУ 29Р/2Т

Нечувствительность α не превышает 0,003 МПа.
Тангенс угла наклона участков действительной пропускной характеристики не отличается от тангенса угла наклона участков расчетной пропускной характеристики более чем на ± 50 % для значений относительного хода от 0,1 до 0,9.
Отклонение действительной максимальной пропускной способности Кv max от условной пропускной способности Кvу не превышает ± 10 % - для линейной пропускной характеристики и ± 15 % - для равнопроцентной пропускной характеристики.
Диапазон регулирования клапанов с линейной пропускной характеристикой не менее 7. Диапазон регулирования клапанов с равнопроцентной пропускной характеристикой не менее 16.
