Условный | Условное | Масса клапана, кг, не более, для кодов ИМ | ||||||
0000 НО, | 0001 НО, | 1100 НО, | 1101 НО, | 0010 НО, | 0011 НО, | 1001 ЭП | ||
DN15 | PN16 | 23 | 30 | 24 | 31 | 25 | 32 | 40 |
PN25 | 23 | 30 | 24 | 31 | 25 | 32 | 40 | |
PN40 | 23 | 30 | 24 | 31 | 25 | 32 | 41 | |
PN63 | 29 | 38 | 30 | 39 | 31 | 40 | 46 | |
PN100 | 30 | 38 | 31 | 39 | 32 | 40 | 46 | |
DN25 | PN16 | 24 | 31 | 25 | 32 | 26 | 33 | 40 |
PN25 | 24 | 31 | 25 | 32 | 26 | 33 | 40 | |
PN40 | 24 | 31 | 25 | 32 | 26 | 33 | 41 | |
PN63 | 30 | 38 | 31 | 39 | 33 | 40 | 46 | |
PN100 | 31 | 39 | 32 | 40 | 33 | 41 | 46 | |
DN50 | PN16 | 45 | 52 | 46 | 53 | 47 | 54 | 60 |
PN25 | 45 | 52 | 46 | 53 | 47 | 54 | 60 | |
PN40 | 46 | 54 | 46 | 55 | 48 | 56 | 63 | |
PN63 | 55 | 63 | 56 | 64 | 57 | 65 | 72 | |
PN100 | 65 | 69 | 63 | 70 | 64 | 70 | 72 | |
DN80 | PN16 | 86 | 100 | 87 | 101 | 88 | 102 | 118 |
PN25 | 86 | 100 | 87 | 101 | 88 | 102 | 118 | |
PN40 | 86 | 100 | 87 | 101 | 88 | 102 | 118 | |
PN63 | 98 | 112 | 99 | 113 | 100 | 114 | 120 | |
PN100 | 101 | 115 | 102 | 116 | 103 | 117 | 122 | |
DN100 | PN16 | 128 | 142 | 129 | 143 | 130 | 144 | 155 |
PN25 | 128 | 142 | 129 | 143 | 130 | 144 | 155 | |
PN40 | 128 | 142 | 129 | 143 | 130 | 144 | 155 | |
PN63 | 140 | 154 | 141 | 155 | 142 | 156 | 160 | |
PN100 | 144 | 158 | 145 | 159 | 146 | 160 | 167 | |
DN150 | PN16 | 191 | 205 | 192 | 206 | 193 | 207 | 220 |
PN25 | 209 | 223 | 210 | 224 | 211 | 225 | 235 | |
PN40 | 211 | 225 | 213 | 226 | 213 | 227 | 240 | |
PN63 | 258 | 272 | 259 | 273 | 260 | 274 | 290 | |
PN100 | 304 | 318 | 305 | 319 | 306 | 320 | 340 | |
DN200 | PN16 | 380 | 416 | 381 | 417 | 382 | 418 | 400 |
PN25 | 390 | 426 | 391 | 427 | 392 | 428 | 415 | |
PN40 | 406 | 442 | 407 | 443 | 408 | 444 | 225 | |
PN63 | 450 | 486 | 451 | 487 | 452 | 488 | 470 | |
PN100 | 485 | 520 | 486 | 521 | 487 | 522 | 505 | |
Примечание - Масса клапана отдельных вариантов исполнения может отличаться от приведенной в таблице. Массу клапана можно уточнить у изготовителя или в паспорте на поставленный клапан. |

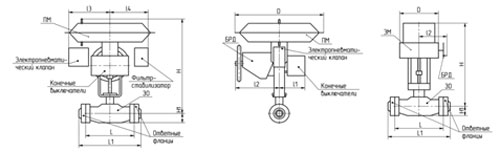

Условный проход | Условное давление | D, мм | L, мм | L1, мм | H, мм | l1, мм | l2, мм | |||
Для клапана | Для клапана | Для клапана | ||||||||
с ПМ | с ЭМ | с ПМ | с ЭМ | с ПМ | с ЭМ | |||||
DN15 | PN16 | 250 | 200 | 130 | 202 | 640 | 540 | 130 | 265 | 100 |
PN25 | 250 | 200 | 130 | 202 | 640 | 540 | 130 | 265 | 100 | |
PN40 | 250 | 200 | 130 | 202 | 640 | 540 | 130 | 265 | 100 | |
PN63 | 250 | 200 | 180 | 278 | 640 | 540 | 130 | 265 | 100 | |
PN100 | 250 | 200 | 180 | 280 | 640 | 540 | 130 | 265 | 100 | |
DN25 | PN16 | 250 | 210 | 160 | 242 | 640 | 540 | 130 | 265 | 100 |
PN25 | 250 | 210 | 160 | 238 | 640 | 540 | 130 | 265 | 100 | |
PN40 | 250 | 210 | 160 | 238 | 640 | 540 | 130 | 265 | 100 | |
PN63 | 250 | 210 | 210 | 328 | 650 | 550 | 130 | 265 | 100 | |
PN100 | 250 | 210 | 230 | 348 | 650 | 550 | 130 | 265 | 100 | |
DN50 | PN16 | 310 | 220 | 230 | 326 | 710 | 610 | 133 | 265 | 100 |
PN25 | 310 | 220 | 230 | 326 | 710 | 610 | 133 | 265 | 100 | |
PN40 | 310 | 220 | 230 | 326 | 710 | 610 | 133 | 265 | 100 | |
PN63 | 310 | 220 | 300 | 440 | 710 | 610 | 133 | 265 | 110 | |
PN100 | 310 | 220 | 300 | 372 | 710 | 610 | 133 | 265 | 110 | |
DN80 | PN16 | 380 | 250 | 310 | 416 | 880 | 780 | 145 | 345 | 110 |
PN25 | 380 | 250 | 310 | 420 | 880 | 780 | 145 | 345 | 110 | |
PN40 | 380 | 250 | 310 | 426 | 880 | 780 | 145 | 345 | 110 | |
PN63 | 380 | 250 | 380 | 530 | 880 | 780 | 145 | 345 | 110 | |
PN100 | 380 | 250 | 380 | 560 | 880 | 780 | 145 | 345 | 110 | |
DN100 | PN16 | 470 | 250 | 350 | 456 | 1205 | 880 | 175 | 345 | 150 |
PN25 | 470 | 250 | 350 | 472 | 1205 | 880 | 175 | 345 | 150 | |
PN40 | 470 | 250 | 350 | 486 | 1205 | 880 | 175 | 345 | 150 | |
PN63 | 470 | 250 | 430 | 590 | 1205 | 880 | 175 | 345 | 150 | |
PN100 | 470 | 250 | 430 | 630 | 1205 | 880 | 175 | 345 | 150 | |
DN150 | PN16 | 470 | 300 | 480 | 600 | 1220 | 980 | 200 | 345 | 150 |
PN25 | 470 | 300 | 480 | 622 | 1220 | 980 | 200 | 345 | 150 | |
PN40 | 470 | 300 | 480 | 622 | 1220 | 980 | 200 | 345 | 150 | |
PN63 | 470 | 300 | 550 | 766 | 1210 | 980 | 200 | 345 | 150 | |
PN100 | 470 | 300 | 550 | 806 | 1210 | 980 | 200 | 345 | 150 | |
DN200 | PN16 | 570 | 300 | 600 | 723 | 1495 | 1200 | 220 | 480 | 180 |
PN25 | 570 | 300 | 600 | 757 | 1495 | 1200 | 220 | 480 | 180 | |
PN40 | 570 | 300 | 600 | 775 | 1495 | 1200 | 220 | 480 | 180 | |
PN63 | 570 | 300 | 650 | 877 | 1495 | 1200 | 220 | 480 | 180 | |
PN100 | 570 | 300 | 650 | 934 | 1495 | 1200 | 220 | 480 | 180 | |
Примечание - Высота Н клапана с кодом температуры рабочей среды 3 на 30 % больше приведенной в таблице. |
