1. ДОПУСКИ И ОСНОВНЫЕ ОТКЛОНЕНИЯ
1.1. Интервалы номинальных размеров

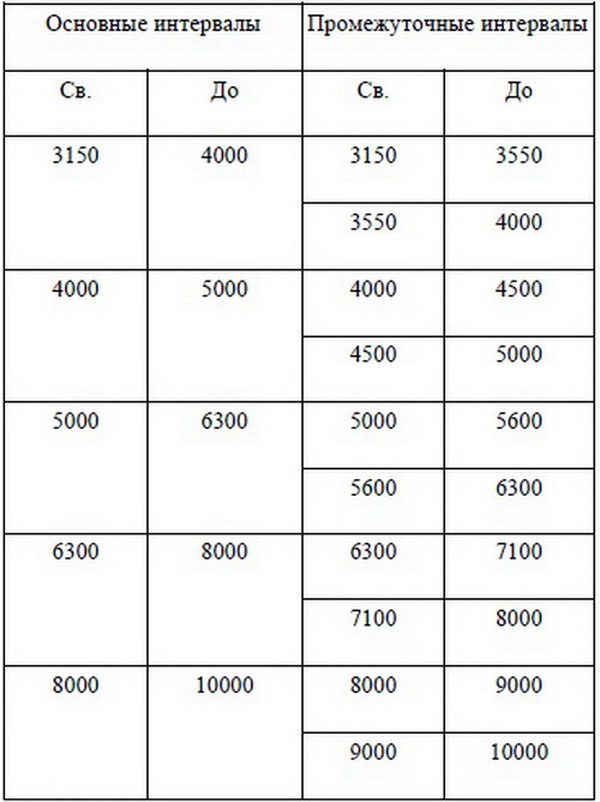

1.1.1. Допуски и основные отклонения установлены в интервалах номинальных размеров, приведенных в табл.1.
Таблица 1
1.1.2. Промежуточные интервалы размеров применяются:для валов с основными отклонениями с, cd, ru; для отверстий с основными отклонениями С, CD, R ... U.
1.1.1, 1.1.2. (Измененная редакция, Изм. N 1).
1.2. Квалитеты и допуски
1.2.1. Устанавливаются 20 квалитетов: 01, 0, 1.18. (Измененная редакция, Изм. N 1).
1.2.2. Формулы допусков и правила округления значений допусков - по ГОСТ 25346 (разд.3).

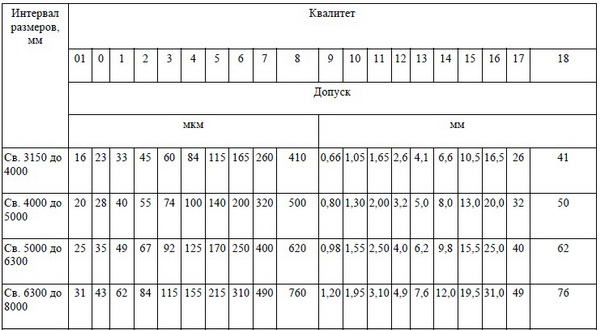

1.2.3. Числовые значения допусков приведены в табл.2.
Таблица 2
1.3. Основные отклонения
1.3.1. Формулы основных отклонений и правила округления значений отклонений - по ГОСТ 25346 (разд.3).

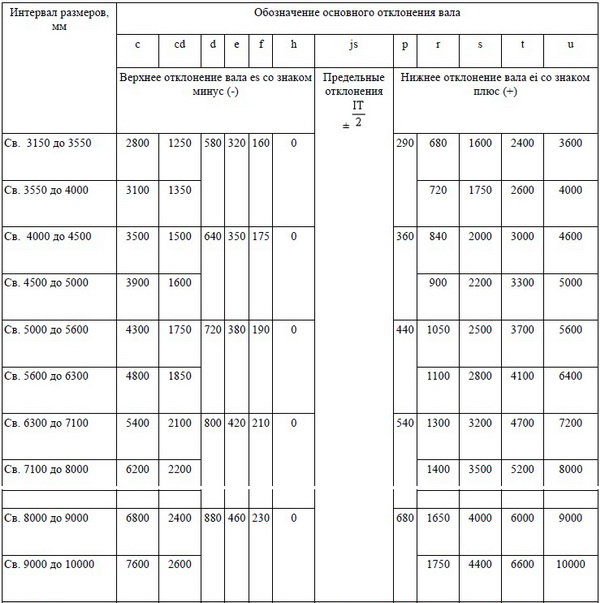

1.3.2. Числовые значения основных отклонений валов и отверстий приведены в табл.3 и 4.
Таблица 3

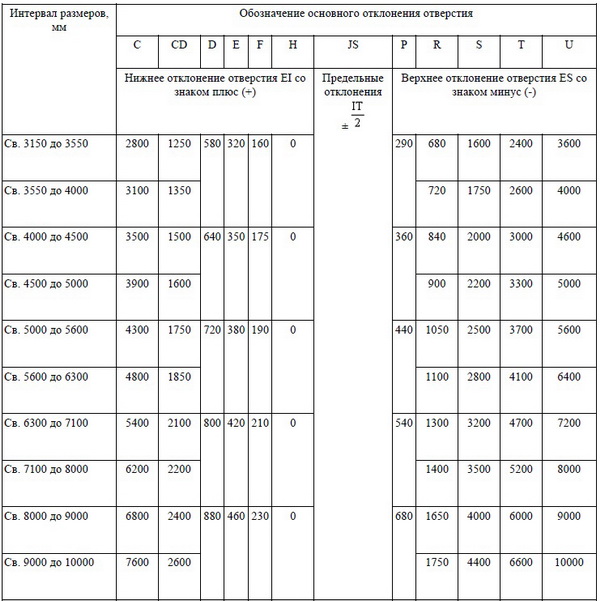

Таблица 4
2. ПОЛЯ ДОПУСКОВ

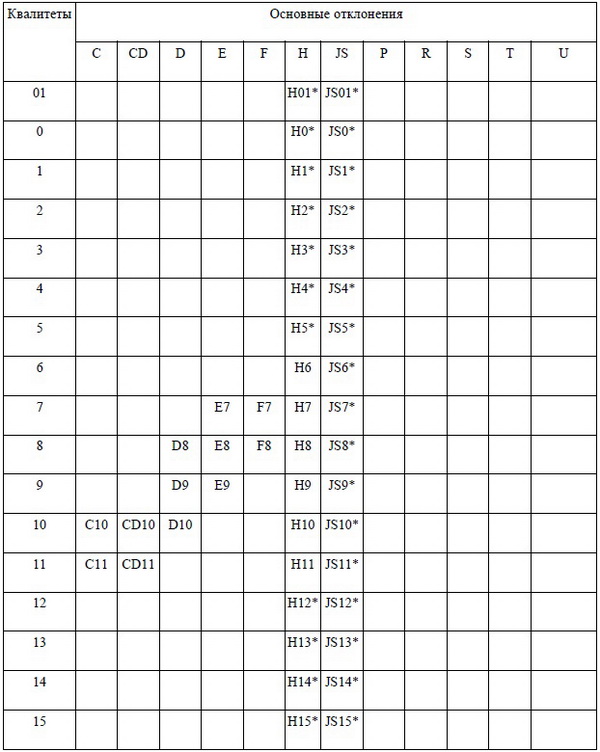

2.1. Поля допусков общего применения приведены в табл.5 и 6.

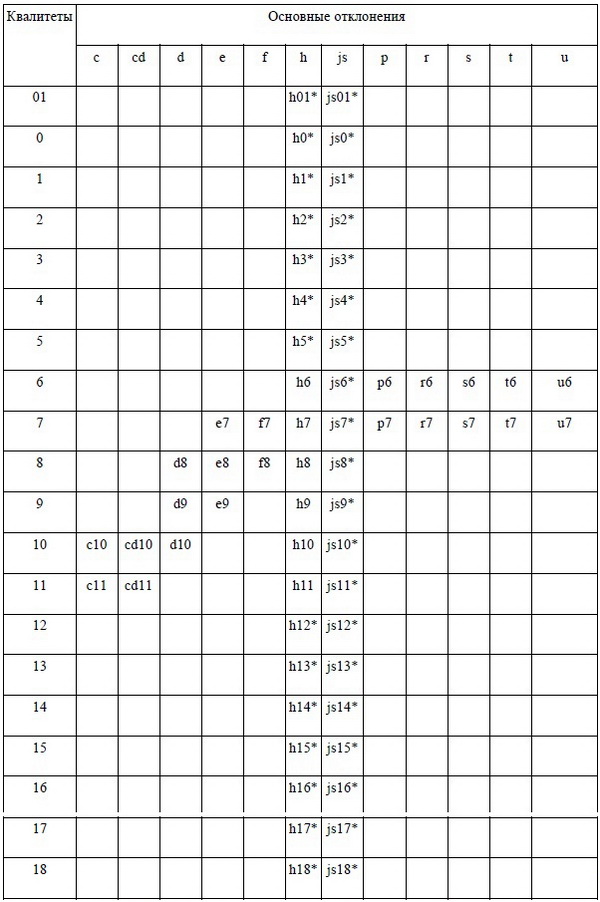

Таблица 5
Примечание. Поля допусков, обозначение которых отмечено знаком *, как правило, не предназначены для посадок.
Таблица 6
Примечание. Поля допусков, обозначение которых отмечено знаком *, как правило, не предназначены для посадок. Поля допусков, не включенные в данный стандарт, являются специальными. Их применение допускается лишь в технически и экономически обоснованных случаях (если применение полей допусков по настоящему стандарту не обеспечивает требований, предъявляемых к изделиям) или если они предусмотрены в других государственных стандартах для соответствующих видов продукции (изделий), материалов или способов изготовления. Примечание. Рекомендации по образованию посадок из полей допусков валов и отверстий, установленных настоящим стандартом, приведены в приложении.
2.2. Числовые значения предельных отклонений размеров приведены в табл.7 и 8.

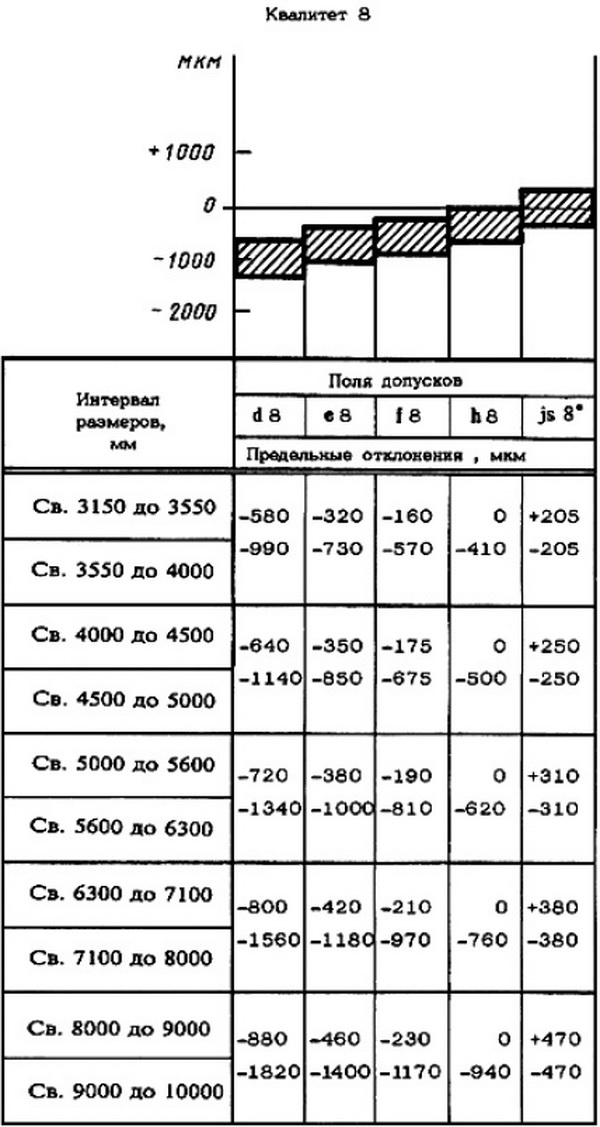

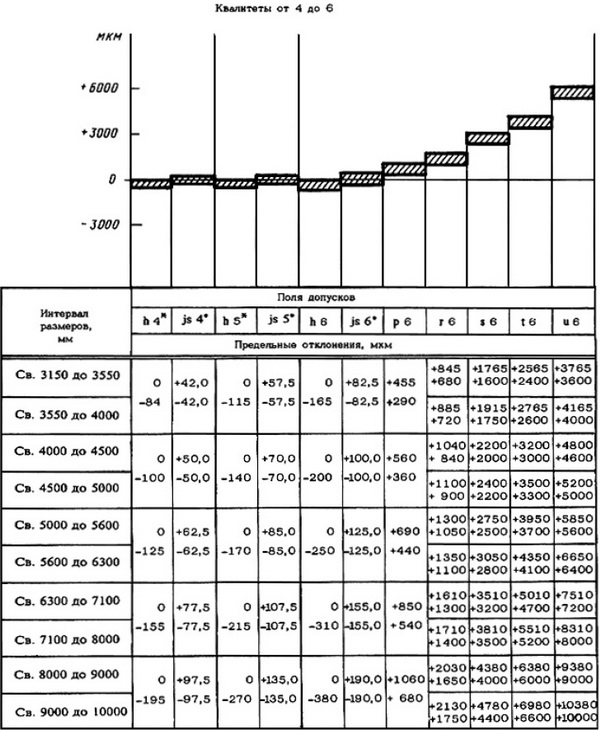

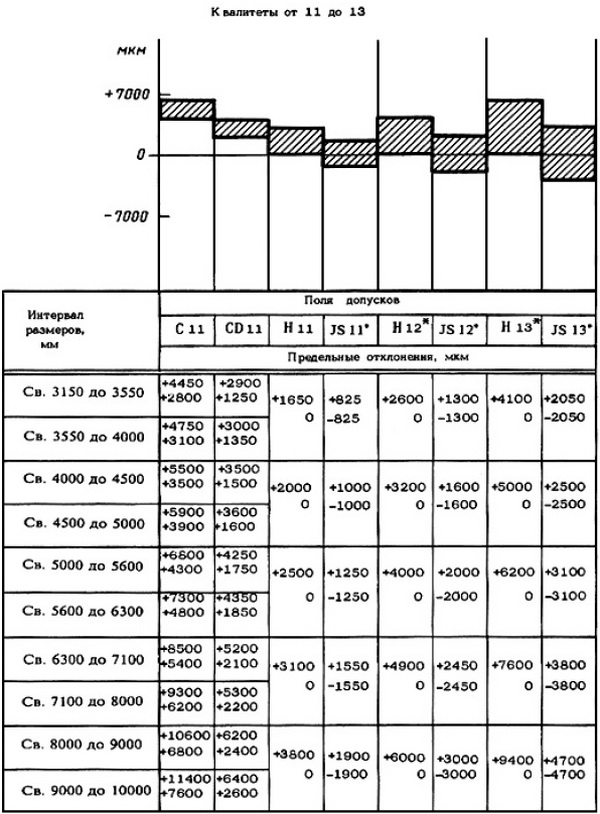

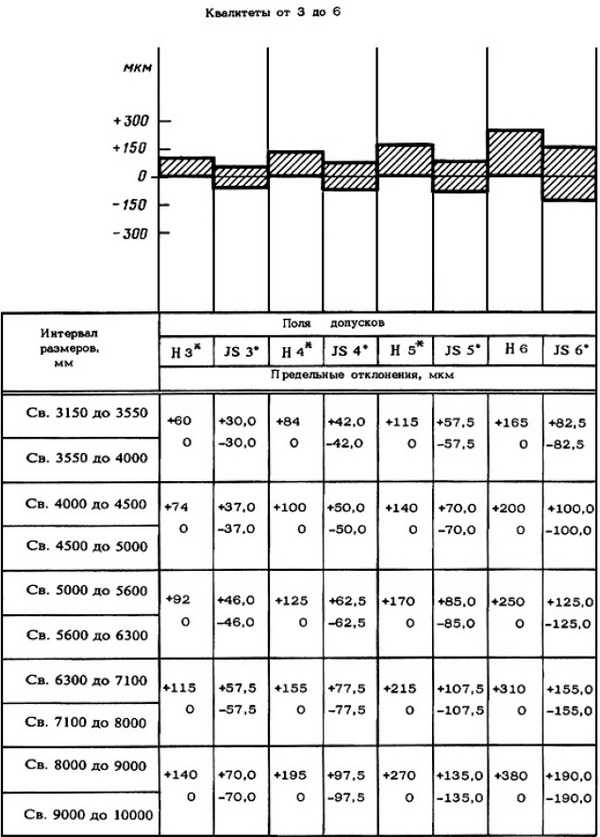

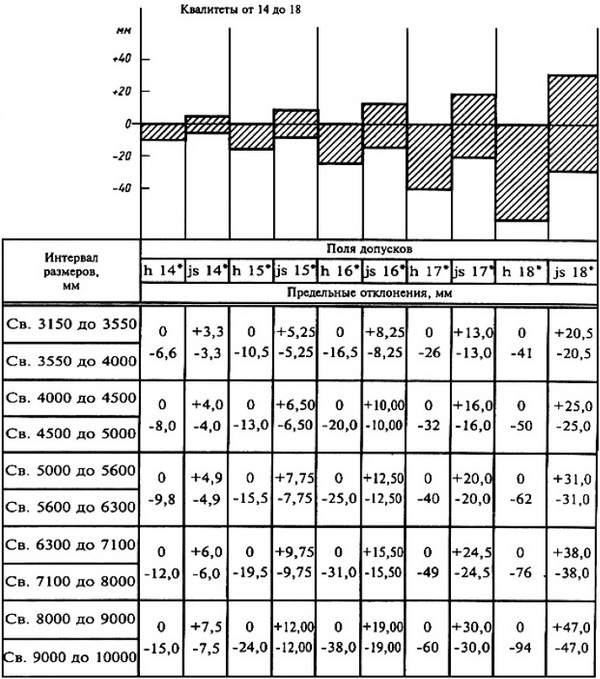

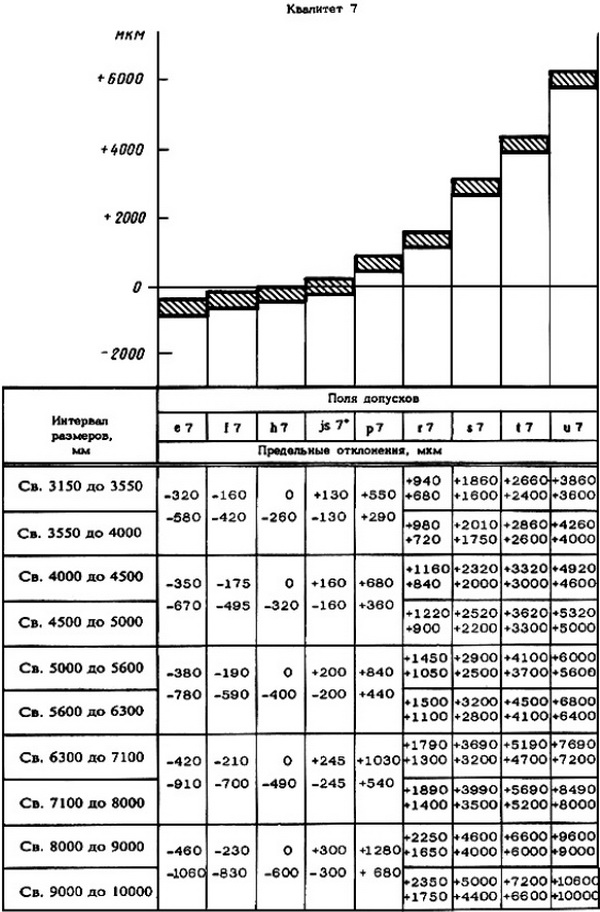

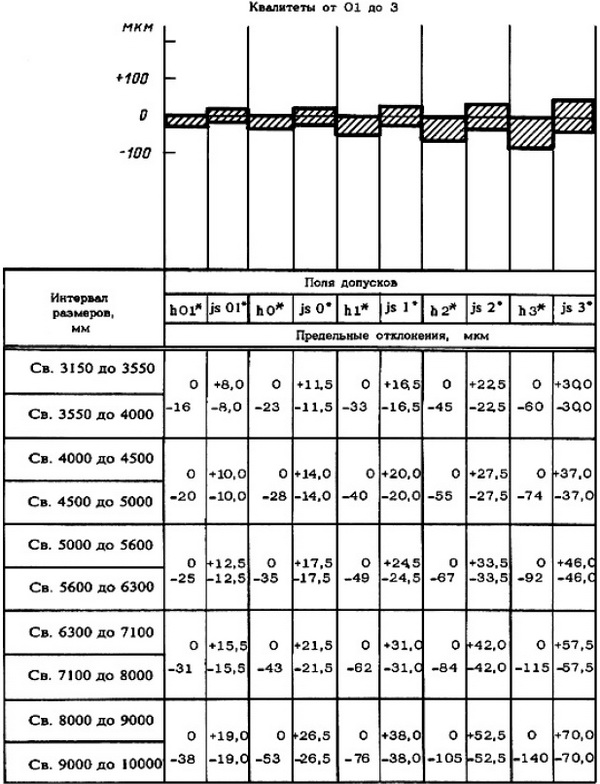

Таблица 7

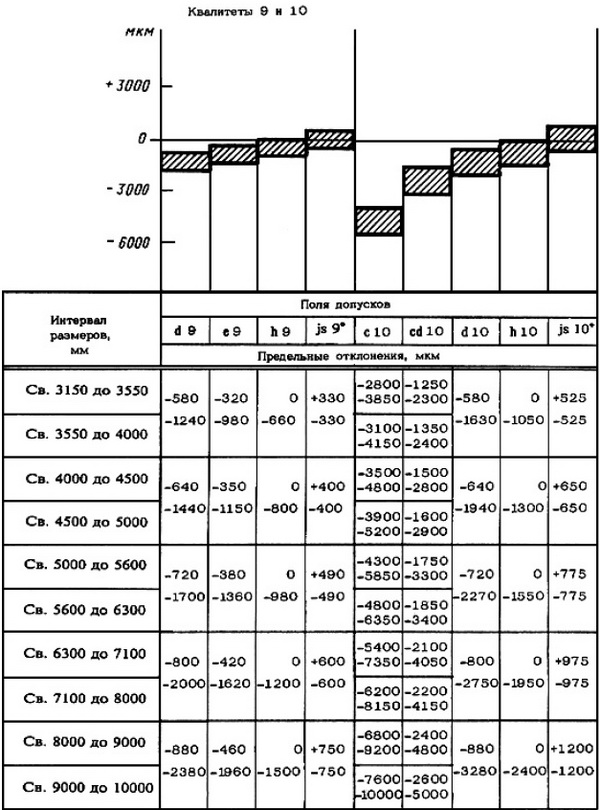

Продолжение табл.7
Продолжение табл.7
Продолжение табл.7
Продолжение табл.7
Продолжение табл.7
Продолжение табл.7
Примечания:
1. Схемы расположения полей допусков приведены для интервала размеров св. 5000 до 5600 мм.
2. Поля допусков, обозначение которых отмечено знаком *, как правило, не предназначены для посадок.

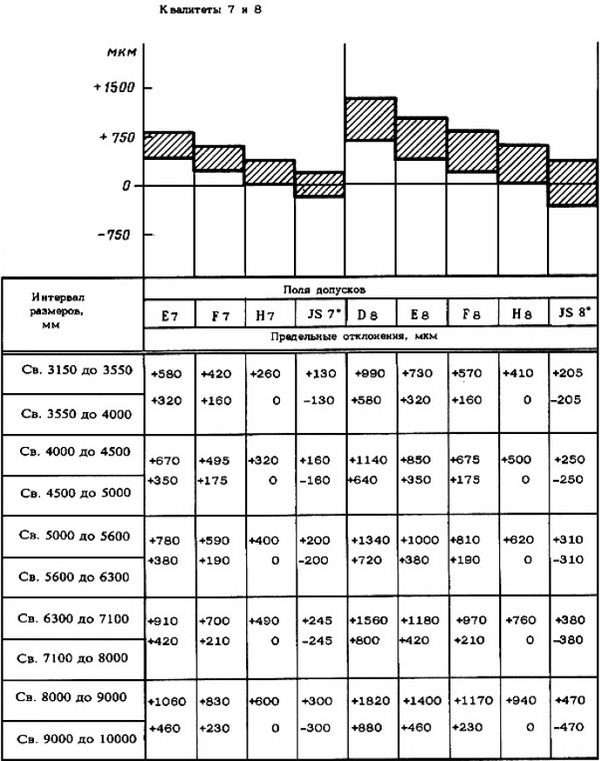

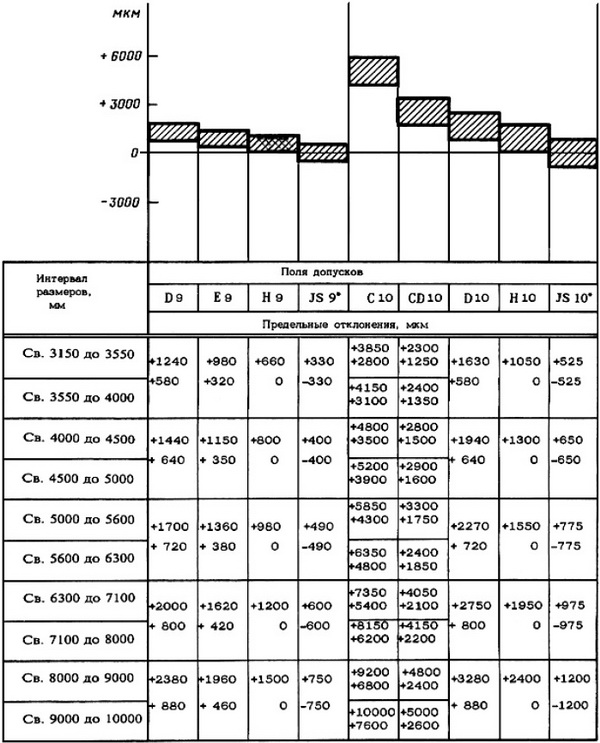

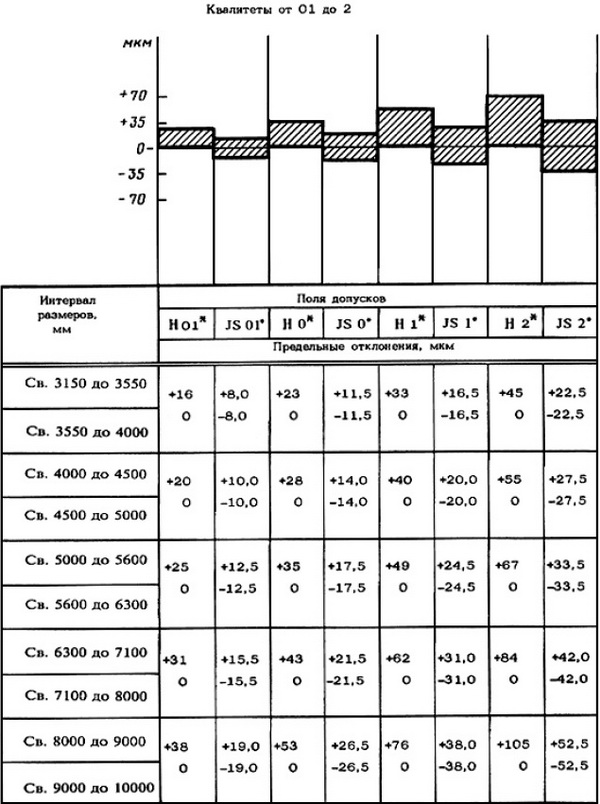

Таблица 8
Продолжение табл.8
Продолжение табл.8
Продолжение табл.8
Продолжение табл.8
Продолжение табл.8
Примечания:
1. Схемы расположения полей допусков приведены для интервала размеров св. 5000 до 5600 мм.
2. Поля допусков, обозначение которых отмечено знаком *, как правило, не предназначены для посадок
2.1, 2.2. (Измененная редакция, Изм. N 1).
ПРИЛОЖЕНИЕ
Рекомендуемое
РЕКОМЕНДУЕМЫЕ ПОСАДКИ
1. Настоящее приложение устанавливает рекомендуемые посадки общего применения, образованные сочетанием полей допусков валов и отверстий по данному стандарту.

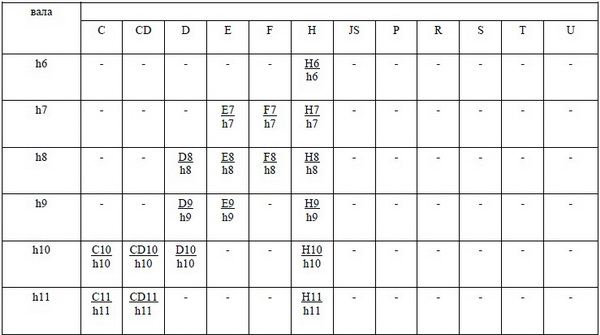

2. Посадки должны назначаться, как правило, в системе отверстия согласно табл.1 или в системе вала. Применение системы отверстия предпочтительней.
3. Кроме посадок, указанных в табл.1, в обоснованных случаях допускается применение других посадок, образованных полями допусков валов и отверстий по настоящему стандарту.

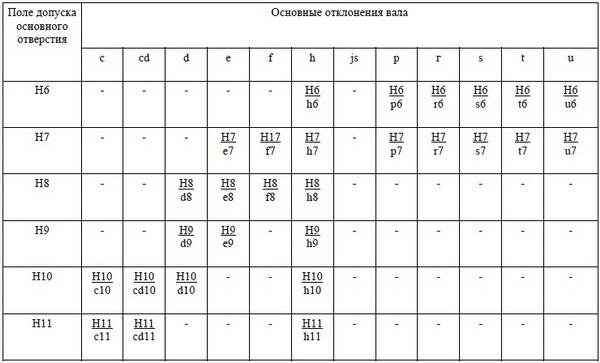

Таблица 1
