Затворы обратные PN 0.25 МПа

ПОИСК

Затворы обратные PN 0.25 МПа Затворы обратные PN 0.25 МПа

Затворы обратные PN 0.25 МПаDN 1200, 1400, 1600, 2000
РN 0,25 МПа
Код КПВЭД 29.13.11


Предназначены для предотвращения обратного потока транспортируемой среды в трубопроводе и обеспечения безопасности работы оборудования и обслуживающего персонала на перекачивающей станции.

Изготовление и поставка по ТУ 6310 РК 39013846 АО-015-2005

Задвижки сертифицированы на соответствие ГОСТ Р.
Требования безопасности по ГОСТ 12.2.063-81 и в соответствии с нормами и правилами Госгортехнадзора России.


Обозначение

Размеры, мм

Масса, кг

DN

D

D1

D2

b

bl

В

Bl

В2

L

L1

L2

Н

h

nxd

УК 44008-1200

1200

1375

1320

1280

5

30

1861

1525

270

700

380

335

1487,5

800,5

32x30

1548

УК 44008-1400

1400

1575

1520

1480

5

32

2127

1815

400

800

435

390

1697.5

910

36x30

2227

УК 44008-1600

1600

1785

1730

1690

5

32

2342

2110

395

800

480

430

1815,5

923

40x30

2810

УК 44008-2000

2000

2190

2130

2090

5

35

2942

2470

455

1000

615

560

2275

1180

48x30

4650

УК 44008-2200

2200

2405

2340

2295

5

36

3138

2666

550

1000

650

580

2453

1250

52x33

5275



ТЕХНИЧЕСКАЯ ХАРАКТЕРИСТИКА

Условное давление PN, МПа (кгс/см2)

0,25 (2,5)

Рабочая среда (температурой, °С)

вода (до 50°С)

Климатическое исполнение

У2, У5, Т2, Т5 по ГОСТ15150

Температура окружающей среды,°С

от минус 45 до +40 для У2
от минус 5 до +35 для У5
от минус 10 до +50 для Т2
от +1 до +35 для Т5

Рабочий перепад давления на затворе, МПа (кгс/см2)

до 0,25 (2,5)

Тип присоединения к трубопроводу

фланцевое по ГОСТ 12820, исполнение 1

Полный средний срок службы

15 лет

Полный средний ресурс

800 циклов (115000 часов)

МАТЕРИАЛ ОСНОВНЫХ ДЕТАЛЕЙ

Корпус

Сталь 20 или ВСт3сп

Диск

Сталь 25Л - II

Цапфа

Сталь 20Х13

Стакан

Сталь 20Х13

Кольцо прижимное

Сталь 20 или ВСт3сп

Кольцо уплотнительное

Шнур 1-1с ГОСТ 64657-79 – для исп. У2,5
Шнур 1-5с ГОСТ 64657-79 – для исп. Т2,5

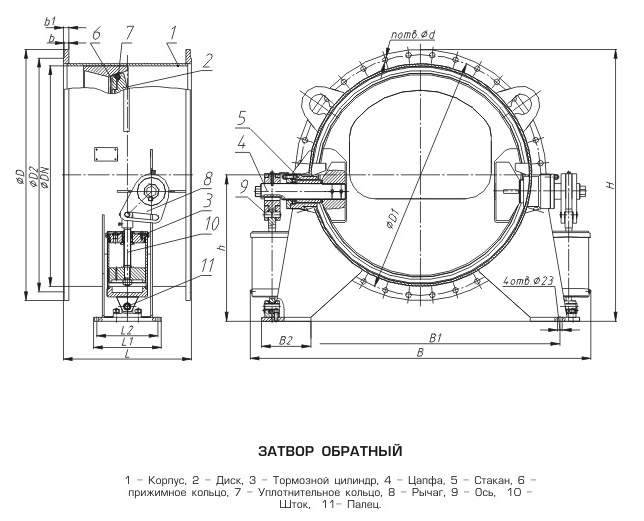

Пример в четреже выпускаемой продукции:

Затворы обратные PN 0.25 МПа
