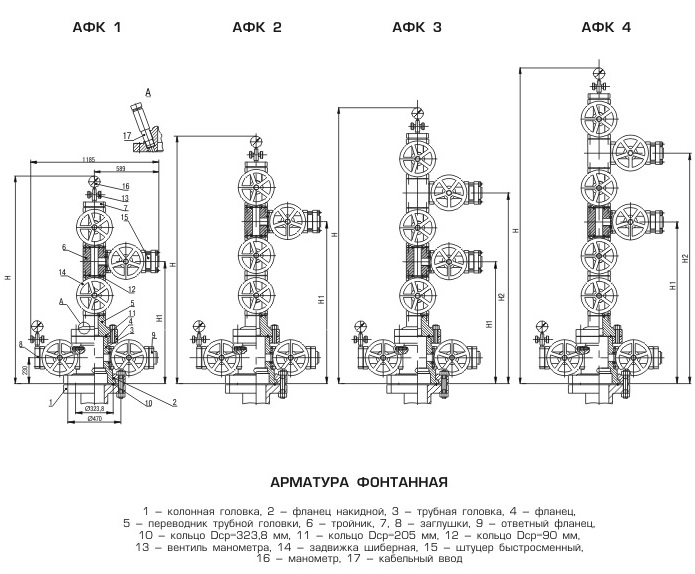

Обозначение | Кабельный ввод | Н, мм | Н1, мм | Н2, мм | Масса, кг |
УК АФК 1-65х21, -02 | - | 1890 | 1065 | - | 785 |
-01, -03 | + | 1970 | 1145 | 805 | |
УК АФК 2-65х21, -02 | - | 2250 | 1425 | 880 | |
-01, -03 | + | 2330 | 1505 | 900 | |
УК АФК 3-65х21, -02 | - | 2505 | 1065 | 1680 | 990 |
-01, -03 | + | 2585 | 1145 | 1760 | 1010 |
УК АФК 4-65х21, -02 | - | 2866 | 1425 | 2037 | 1100 |
-01, -03 | + | 2946 | 1505 | 2117 | 1120 |
ТЕХНИЧЕСКАЯ ХАРАКТЕРИСТИКА | |
Рабочее давление PN, МПа (кгс/см2) | 21 (210) |
Пробное давление Рпр, МПа (кгс/см2) | 42 (420) |
Условный проход ствола, мм | 65 |
Условный проход боковых отводов, мм | 65 |
Рабочая среда (температурой, °С) | продукция нефтяных и газовых скважин с содержанием механичес-ких примесей до 0,5% по объему, суммарным содержанием СО2 и Н2S до 0,003% и до 50% пластовой воды (от минус 5 до 120°С) |
Климатическое исполнение | У1, УХЛ1 по ГОСТ15150-69 |
Температура окружающей среды,°С | от минус 45 до +40 для У1 |
Схема арматуры по ГОСТ 13846-89 | 1 и 3 |
Тип запорного устройства | задвижка шиберная типа ЗМС |
Тип соединения в арматуре | фланцевый |
Полный средний срок службы | 15 лет |
Средний срок службы до капитального ремонта | 8 лет |
Наработка на отказ | 1500 циклов |
МАТЕРИАЛ ОСНОВНЫХ ДЕТАЛЕЙ | |
Трубная головка | Сталь 40ХН |
Переводник трубной головки | Сталь 40ХН |
Фланец накидной | Сталь 40ХН |
Заглушка | Сталь 35Х |
Тройник | Сталь 35Х |
Фланец ответный | Сталь 20Х |
