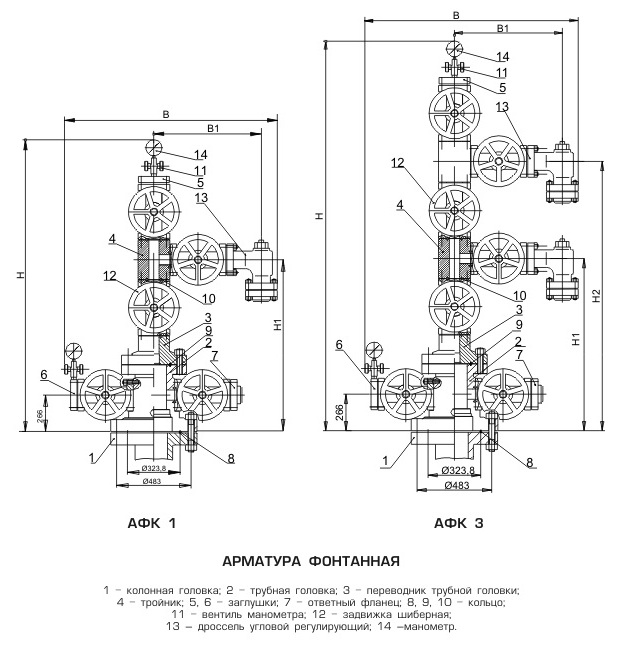

Обозначение | Н, мм | Н1, мм | Н2, мм | В, мм | В1, мм | Масса, кг |
УК АФК 1-65х35, -01 | 2177 | 1272 | - | 1582 | 906 | 1300 |
УК АФК 1-65х35 -02, -03 | 2023 | 1200 | - | 1414 | 810 | 1170 |
УК АФК 3-65х35, -01 | 2860 | 1272 | 1830 | 1582 | 906 | 1765 |
УК АФК 3-65х35 -02, -03 | 2635 | 1200 | 1686 | 1414 | 810 | 1520 |
ТЕХНИЧЕСКАЯ ХАРАКТЕРИСТИКА | |
Рабочее давление PN, МПа (кгс/см2) | 35 (350) |
Пробное давление Рпр, МПа (кгс/см2) | 70 (700) |
Условный проход ствола, мм | 65 |
Условный проход боковых отводов, мм | 65 |
Рабочая среда (температурой, °С) | продукция нефтяных и газовых скважин с содержанием механичес-ких примесей до 0,5% по объему, суммарным содержанием СО2 и Н2S до 6% и до 50% пластовой воды (от минус 5 до 120°С) |
Климатическое исполнение | У1, УХЛ1 по ГОСТ15150-69 |
Температура окружающей среды,°С | от минус 45 до +40 для У1 |
Схема арматуры по ГОСТ 13846-89 | 1 и 3 |
Тип запорного устройства | задвижка шиберная |
Тип соединения в арматуре | фланцевый |
Полный средний срок службы | 15 лет |
Средний срок службы до капитального ремонта | 8 лет |
Наработка на отказ | 1500 циклов |
МАТЕРИАЛ ОСНОВНЫХ ДЕТАЛЕЙ | |
Трубная головка | Сталь 30ХМЛ |
Переводник трубной головки | Сталь 30ХМЛ |
Заглушка | Сталь 40ХН |
Тройник | Сталь 40ХН |
Фланец ответный | Сталь 20Х |
