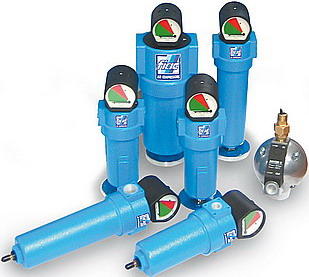

Фильтры и картриджи
В зависимости от размера улавливаемых частиц фильтры делят на
предварительные - фильтры грубой очистки - останавливают частицы размером свыше
5 - 40 мкм, в зависимости от выбранного фильтропатрона;
фильтры тонкой очистки – останавливают частицы размером более 1 мкм, включая капельную фракцию масла (0,1 мг/ м3);
микрофильтры - останавливают частицы размером более 0,01 мкм, остаточное содержание масла не превышает 0,01 мг/ м3;
фильтры на основе активированного угля - останавливают частицы размером более 0,003 мкм, содержание масла не более 0,005 мг/ м3.
Чтобы достичь лучшего качества воздуха, а также продлить срок службы фильтрующего
элемента следует применять сочетания этих фильтров, устанавливая их последовательно: сначала предварительный фильтр, затем фильтр тонкой очистки, микрофильтр и, наконец, фильтр на основе активированного угля. Предварительный фильтр используется для грубой очистки сжатого воздуха, как входной элемент в линиях более тонкой фильтрации; он обычно устанавливается на входе осушителей, вакуумных насосов и пневмоприводов. Фильтр тонкой очистки применяется для защиты трубопроводов в системах подготовки воздуха, в оборудовании обработки поверхностей, в вакуумных насосах, пневмодвигателях. Он устанавливается перед осушителем рефрижераторного типа и на выходе адсорбционных осушителей, используется также как предварительный фильтр для микрофильтра. Микрофильтр применяется для защиты систем контроля, в пневмотранспорте, системах покраски, а также как входной фильтр для адсорбционных осушителей. Фильтр на основе активированного угля используется в фармацевтической промышленности, стоматологии, в
фотолабораториях, в линях упаковки и в гальванических установках.
Технические характеристики
| Модель (ФИАК) | Соединение дюйм | Объем проходящего воздуха л/мин |
| FQ, FP, FD, FC 1000 | 3/8" | 1000 |
| FQ, FP, FD, FC 1300 | 1/2" | 1300 |
| FQ, FP, FD, FC 2000 | 3/4" | 2000 |
| FQ, FP, FD, FC 3300 | 1" | 3300 |
| FQ, FP, FD, FC 5600 | 1" | 5600 |
| FQ, FP, FD, FC 8500 | 1 1/2" | 8500 |
| FQ, FP, FD, FC 13000 | 1 1/2" | 13000 |
| FQ, FP, FD, FC 16500 | 2" | 16500 |
| FQ, FP, FD, FC 25000 | 2" | 25000 |
