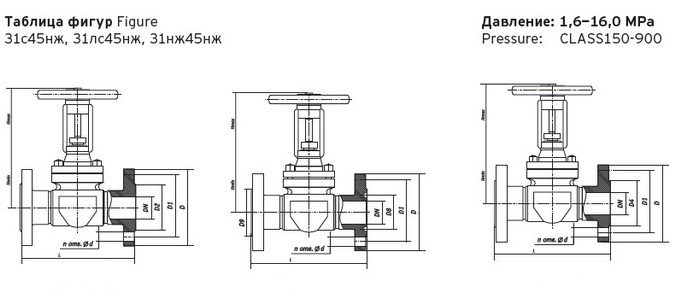

Main Dimensions & Weight | ||||||||||||
Условный проход DN | Давление Pressure MPa | Основные размеры, мм Main Dimensions, mm | n | Масса, кг Weight, kg | ||||||||
D | D1 | D2 | D4 | L | Hmin | Hmax | d | |||||
15 | 1,6 | 95 | 65 | 47 | — | 140 | 169 | 178 | 14 | 4 | 4,1 |
|
20 | 105 | 75 | 58 | — | 140 | 169 | 178 | 14 | 4 | 4,22 |
| |
25 | 115 | 85 | 68 | — | 165 | 180 | 189 | 14 | 4 | 7,6 |
| |
32 | 135 | 100 | 78 | — | 178 | 210 | 228 | 18 | 4 | 8,6 | ||
40 | 145 | 110 | 88 | — | 178 | 250 | 290 | 18 | 4 | 9,5 |
| |
50 | 160 | 125 | 102 | — | 178 | 300 | 350 | 18 | 4 | 17,4 |
| |
80 | 195 | 160 | 133 | — | 280 | 400 | 480 | 18 | 8 | 41 |
| |
15 | 2,5 | 95 | 65 | 47 | — | 140 | 169 | 178 | 14 | 4 | 4,25 |
|
20 | 105 | 75 | 58 | — | 152 | 169 | 178 | 14 | 4 | 4,5 |
| |
25 | 115 | 85 | 68 | — | 165 | 180 | 189 | 14 | 4 | 7,9 |
| |
32 | 135 | 100 | 78 | — | 178 | 210 | 228 | 18 | 4 | 9,1 | ||
40 | 145 | 110 | 88 | — | 216 | 250 | 290 | 18 | 4 | 9,5 |
| |
50 | 160 | 125 | 102 | — | 216 | 300 | 350 | 18 | 4 | 19,0 |
| |
80 | 195 | 160 | 133 | — | 280 | 400 | 480 | 18 | 8 | 42 |
| |
15 | 4,0 | 95 | 65 | — | 39 | 140 | 169 | 178 | 14 | 4 | 4,25 |
|
20 | 105 | 75 | — | 50 | 152 | 169 | 178 | 14 | 4 | 4,5 |
| |
25 | 115 | 85 | — | 57 | 165 | 180 | 189 | 14 | 4 | 7,9 |
| |
32 | 135 | 100 | — | 65 | 178 | 210 | 228 | 18 | 4 | 9,2 | ||
40 | 145 | 110 | — | 75 | 216 | 250 | 290 | 18 | 4 | 9,5 |
| |
50 | 160 | 125 | — | 87 | 216 | 300 | 350 | 18 | 4 | 19,0 |
| |
80 | 195 | 160 | — | 120 | 283 | 400 | 480 | 18 | 8 | 43 |
| |
15 | 6,3 | 105 | 75 | — | 39 | 165 | 169 | 178 | 14 | 4 | 4,9 |
|
20 | 125 | 90 | — | 50 | 190 | 169 | 178 | 18 | 4 | 6,1 |
| |
25 | 135 | 100 | — | 57 | 216 | 180 | 189 | 18 | 4 | 10,2 |
| |
32 | 150 | 110 | — | 65 | 229 | 210 | 228 | 22 | 4 | 11,5 |
| |
40 | 165 | 125 | — | 75 | 241 | 250 | 290 | 22 | 4 | 12,5 |
| |
50 | 175 | 135 | — | 87 | 267 | 300 | 350 | 22 | 4 | 23,2 | ||
80 | 210 | 170 | — | 120 | 318 | 400 | 480 | 22 | 8 | 44 |
| |
100 | 250 | 200 | — | 149 | 350 | 560 | 636 | 26 | 8 | 81 |
| |
150 | 340 | 280 | — | 203 | 444 | 735 | 790 | 33 | 8 | 201 |
| |
200 | 405 | 345 | — | 259 | 533 | 850 | 915 | 33 | 12 | 217 |
|
Условный проход DN | Давление Pressure MPa | Основные размеры, мм Main Dimensions, mm | n | Масса, кг Weight, kg | |||||||||
D | D1 | D4 | D8 | D9 | L | Hmin | Hmax | d | |||||
15 | 10,0 | 105 | 75 | 39 | - | - | 165 | 169 | 178 | 14 | 4 | 5,1 |
|
20 | 125 | 90 | 50 | - | - | 190 | 169 | 178 | 18 | 4 | 6,4 |
| |
25 | 135 | 100 | 57 | - | - | 216 | 180 | 189 | 18 | 4 | 10,5 |
| |
32 | 150 | 110 | 65 | - | - | 280 | 210 | 228 | 22 | 4 | 11,6 |
| |
40 | 165 | 125 | 75 | - | - | 241 | 250 | 290 | 22 | 4 | 12,6 |
| |
50 | 195 | 145 | 87 | - | - | 267 | 300 | 350 | 26 | 4 | 23,5 | ||
80 | 230 | 180 | 120 | - | - | 318 | 400 | 480 | 26 | 8 | 46 |
| |
100 | 265 | 210 | 149 | - | - | 350 | 560 | 636 | 30 | 8 | 86,8 |
| |
150 | 350 | 290 | 203 | - | - | 562 | 735 | 790 | 33 | 12 | 254 |
| |
200 | 430 | 360 | 256 | - | - | 533 | 850 | 915 | 36 | 12 | 298 |
| |
15 | 16,0 | 105 | 75 | - | 35 | 55 | 165 | 169 | 178 | 14 | 4 | 5,25 |
|
20 | 125 | 90 | - | 45 | 58 | 190 | 169 | 178 | 18 | 4 | 6,5 |
| |
25 | 135 | 100 | - | 50 | 68 | 216 | 180 | 189 | 18 | 4 | 10,8 |
| |
32 | 150 | 110 | - | 65 | 78 | 229 | 210 | 228 | 22 | 4 | 12,4 |
| |
40 | 165 | 125 | - | 75 | 88 | 267 | 250 | 290 | 22 | 4 | 13,5 |
| |
50 | 195 | 145 | - | 95 | 115 | 292 | 300 | 350 | 26 | 4 | 28,5 | ||
80 | 230 | 180 | - | 130 | 150 | 356 | 400 | 480 | 26 | 8 | 47,5 |
| |
100 | 265 | 210 | - | 145 | 175 | 350 | 560 | 636 | 30 | 8 | 88 |
| |
150 | 350 | 290 | - | 205 | 250 | 560 | 735 | 790 | 33 | 12 | 266 |
| |
200 | 430 | 360 | - | 275 | 315 | 660 | 850 | 915 | 36 | 12 | 320 |
|

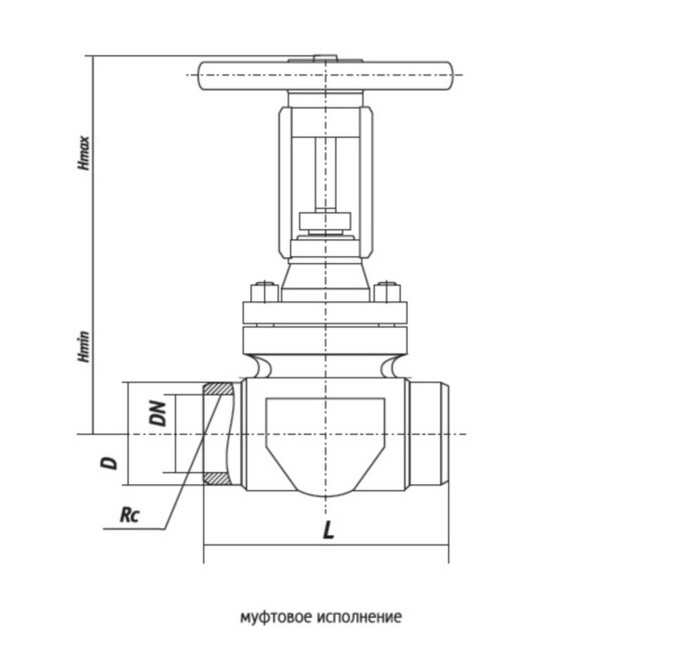

Условный проход DN | Давление Pressure MPa | Rc | Основные размеры,мм MainDimensions,mm | Масса, кг Weight, kg |
| |||
D | L | Hmin | Hmax | |||||
15 | 1,6 | ½ | 34 | 90 | 169 | 178 | 2,7 |
|
20 | 2,5 | ¾ | 37 | 90 | 169 | 178 | 2,7 |
|
25 | 4,0 | 1 | 50 | 105 | 180 | 189 | 5,3 |
|
32 | 6,3 | 1¼ | 60 | 124 | 210 | 228 | 5,7 |
|
40 | 10,0 | 1½ | 70 | 130 | 250 | 290 | 7,9 |
|
50 | 16,0 | 2 | 82 | 130 | 300 | 350 | 11,2 |
|

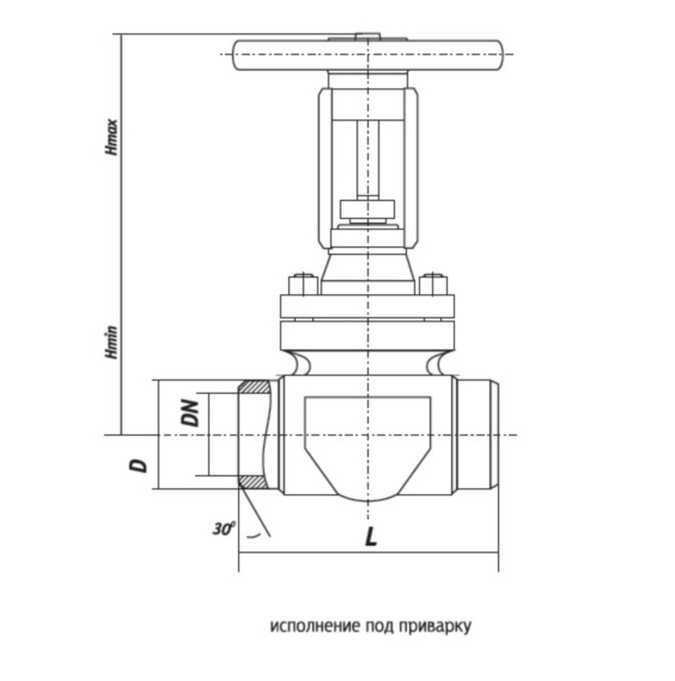

Условный проход DN | Давление Pressure MPa | Основные размеры, мм MainDimensions,mm | Масса, кг Weight, kg |
| |||
D | L | Hmin | Hmax | ||||
15 | 1,6 | 34 | 90 | 169 | 178 | 2,7 |
|
20 | 2,5 | 37 | 90 | 169 | 178 | 2,7 |
|
25 | 4,0 | 50 | 105 | 180 | 189 | 5,3 |
|
32 | 6,3 | 60 | 124 | 210 | 228 | 5,7 |
|
40 | 10,0 | 70 | 130 | 250 | 290 | 7,9 |
|
50 | 16,0 | 82 | 130 | 300 | 350 | 11,2 |
|
80 | 6,3 | 120 | 356 | 400 | 480 | 26,5 |
|
100 | 10,0 | 110 | 350 | 560 | 636 | 63,3 |
|
150 | 16,0 | 161 | 450 | 735 | 790 | 162 |
|
200 |
| 220 | 550 | 850 | 915 | 175 |
|
