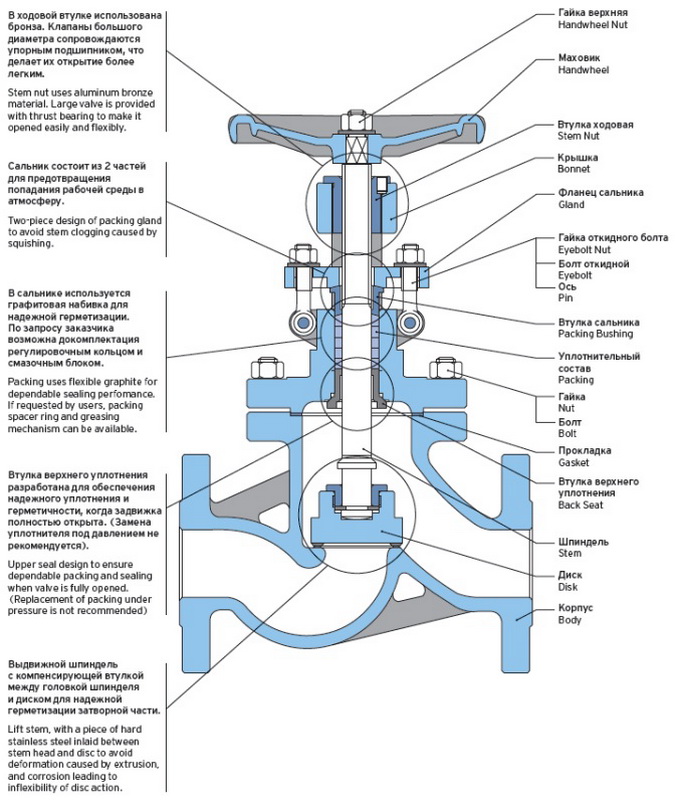

DN 10—300 • PN 1,0 MPa 15(c,лс,нж)60нж,нж1 15(c,лс,нж)560нж,нж1 15(c,лс,нж)960нж,нж1 | DN 10—300 • PN 1,6 MPa 15(c,лс,нж)65нж,нж1 15(c,лс,нж)565нж,нж1 15(c,лс,нж)965нж,нж1 | DN 10—200 • PN 4,0 MPa 15(c,лс,нж)22нж,нж1 15(c,лс,нж)522нж,нж1 15(c,лс,нж)922нж,нж1 | DN 10—200 • PN 6,4 MPa 15(c,лс,нж)76нж,нж1 15(c,лс,нж)576нж,нж1 15(c,лс,нж)976нж,нж1 |
DN 10—200 • PN 10,0 MPa 15(c,лс,нж)44нж,нж1 15(c,лс,нж)544нж,нж1 15(c,лс,нж)944нж,нж1 | DN 10—200 • PN 16,0 MPa 15(c,лс,нж)45нж,нж1 15(c,лс,нж)545нж,нж1 15(c,лс,нж)945нж,нж1 | DN 15—40 • PN 6,3 MPa 15(c,лс,нж)52нж DN 15 • PN 16,0 MPa 15(c,лс,нж)67бк | DN 15—25 • PN 16,0 MPa 15(c,лс,нж)68нж |
ТУ 3742-002-96455923-2006 • DN 15—200 • PN 1,6—4,0 MPa 15(c,лс,нж)66п,нж |
Давление Pressure (MPa) | Размер Size (DN) | Основные размеры, мм Main Dimensions, mm | Масса, кг Weight, kg | Крутящиймомент, Нм Torque,Nm | Cv |
| ||||||
L | H | W | H1 | W1 | W2 | |||||||
Таблица фигур Figure 15(с,лс,нж)60нж,нж1, 15(с,лс,нж)560нж,нж1, 15(с,лс,нж)960нж,нж1 |
| |||||||||||
PN1,0 | 10 | 130 | 198 | — | — | — | — | 5 | — | — |
| |
15 | 130 | 218 | 120 | — | — | — | 5 | — | — |
| ||
20 | 150 | 258 | 140 | — | — | — | 7 | — | — |
| ||
25 | 160 | 275 | 160 | — | — | — | 7 | — | — | |||
32 | 180 | 280 | 180 | — | — | — | 9 | — | — | |||
40 | 200 | 330 | 200 | — | — | — | 13 | 24 | — | |||
50 | 230 | 350 | 240 | 645 | 371 | 590 | 14 | 38 | — |
| ||
65 | 290 | 355 | 280 | 690 | 371 | 590 | 23 | 48 | — | |||
80 | 310 | 400 | 280 | 715 | 371 | 590 | 29 | 79 | 105 | |||
100 | 350 | 415 | 320 | 770 | 371 | 590 | 33 | 98 | 189 | |||
125 | 400 | 460 | 360 | 780 | 371 | 590 | 80 | 161 | 381 | |||
150 | 480 | 510 | 400 | 810 | 371 | 590 | 94 | 245 | 428 |
| ||
200 | 600 | 710 | 400 | 967 | 515 | 810 | 180 | 313 | 798 |
| ||
250 | 650 | 786 | 450 | 1143 | 515 | 810 | 440 | — | 1240 |
| ||
300 | 750 | 925 | 500 | 1292 | 540 | 830 | 648 | — | 1859 |
| ||
Таблица фигур Figure 15(с,лс,нж)65нж,нж1, 15(с,лс,нж)565нж,нж1, 15(с,лс,нж)965нж,нж1 |
| |||||||||||
PN1,6 | 10 | 130 | 198 | 120 | — | — | — | 5 | — | — |
| |
15 | 130 | 218 | 120 | — | — | — | 5 | — | — |
| ||
20 | 150 | 258 | 140 | — | — | — | 7 | — | — |
| ||
25 | 160 | 275 | 160 | — | — | — | 7 | — | — | |||
32 | 180 | 280 | 180 | — | — | — | 9 | — | — | |||
40 | 200 | 330 | 200 | — | — | — | 13 | 29 | — | |||
50 | 230 | 350 | 240 | 645 | 371 | 590 | 16 | 43 | — |
| ||
65 | 290 | 355 | 280 | 690 | 371 | 590 | 25 | 53 | — | |||
80 | 310 | 400 | 280 | 715 | 371 | 590 | 30 | 86 | 105 | |||
100 | 350 | 415 | 320 | 770 | 371 | 590 | 35 | 108 | 189 | |||
125 | 400 | 460 | 360 | 780 | 371 | 590 | 89 | 171 | 381 | |||
150 | 480 | 510 | 400 | 875 | 371 | 810 | 98 | 262 | 428 |
| ||
200 | 600 | 710 | 400 | 967 | 515 | 810 | 180 | 349 | 798 |
| ||
250 | 650 | 786 | 450 | 1153 | 515 | 830 | 446 | — | 1240 |
| ||
300 | 750 | 925 | 500 | 1292 | 540 | 830 | 654 | — | 1859 |
|
Давление Pressure (MPa) | Размер Size (DN) | Основные размеры, мм Main Dimensions, mm | Масса, кг Weight, kg | Крутящиймомент, Нм Torque,Nm | Cv |
| |||||
L | H | W | H1 | W1 | W2 | ||||||
Таблица фигур Figure 15(с,лс,нж)22нж,нж1, 15(с,лс,нж)522нж,нж1, 15(с,лс,нж)922нж,нж1 |
| ||||||||||
PN 4,0 | 10 | 130 | 198 | 120 | — | — | — | 5 | — | — |
|
15 | 130 | 233 | 120 | — | — | — | 6 | — | — |
| |
20 | 150 | 275 | 140 | — | — | — | 7 | — | — |
| |
25 | 160 | 285 | 160 | — | — | — | 9 | — | — | ||
32 | 180 | 302 | 180 | — | — | — | 12 | — | — | ||
40 | 200 | 355 | 200 | — | — | — | 17 | 35 | — |
| |
50 | 230 | 373 | 240 | 645 | 371 | 590 | 24 | 60 | — |
| |
65 | 290 | 408 | 280 | 690 | 371 | 590 | 33 | 71 | — |
| |
80 | 310 | 436 | 320 | 715 | 371 | 590 | 44 | 138 | 105 | ||
100 | 350 | 480 | 360 | 770 | 371 | 590 | 60 | 214 | 189 | ||
125 | 400 | 558 | 400 | 782 | 515 | 810 | 89 | 322 | 381 |
| |
150 | 480 | 611 | 400 | 875 | 515 | 810 | 98 | 461 | 428 |
| |
200 | 600 | 720 | 400 | 1160 | 540 | 830 | 190 | 642 | 798 |
| |
Таблица фигур Figure 15(с,лс,нж)76нж,нж1, 15(с,лс,нж)576нж,нж1, 15(с,лс,нж)976нж,нж1 |
| ||||||||||
PN 6,3 | 10 | 170 | 198 | 120 | — | — | — | 6 | — | — |
|
15 | 170 | 195 | 140 | — | — | — | 10 | — | — |
| |
20 | 190 | 228 | 160 | — | — | — | 13 | — | — |
| |
25 | 210 | 275 | 180 | — | — | — | 15 | — | — | ||
32 | 230 | 325 | 200 | — | — | — | 19 | — | — | ||
40 | 260 | 360 | 240 | — | — | “ | 25 | 46 | — |
| |
50 | 300 | 410 | 280 | 710 | 371 | 590 | 35 | 66 | — |
| |
65 | 340 | 450 | 320 | 750 | 371 | 590 | 48 | 97 | — |
| |
80 | 380 | 485 | 360 | 785 | 371 | 590 | 56 | 207 | 105 | ||
100 | 430 | 537 | 400 | 837 | 515 | 810 | 125 | 310 | 189 | ||
125 | 500 | 631 | 400 | 1031 | 515 | 810 | 131 | 414 | 381 |
| |
150 | 550 | 646 | 450 | 1066 | 540 | 830 | 157 | 620 | 428 |
| |
200 | 650 | 813 | 500 | 1213 | 540 | 830 | 283 | 827 | 798 |
| |
Таблица фигур Figure 15(с,лс,нж)44нж,нж1, 15(с,лс,нж)544нж,нж1, 15(с,лс,нж)944нж,нж1 |
| ||||||||||
PN 10,0 | 10 | 170 | 198 | 120 | — | — | — | 6 | — | — |
|
15 | 170 | 202 | 140 | — | — | — | 11 | — | — |
| |
20 | 190 | 228 | 160 | — | — | — | 13 | — | — | ||
25 | 210 | 250 | 180 | — | — | — | 14 | — | — | ||
32 | 230 | 326 | 220 | — | — | — | 15 | — | — | ||
40 | 260 | 359 | 240 | — | — | — | 29 | 63 | — |
| |
50 | 300 | 414 | 280 | 710 | 371 | 590 | 49 | 125 | — |
| |
65 | 340 | 434 | 320 | 750 | 371 | 590 | 65 | 201 | — |
| |
80 | 380 | 547 | 400 | 785 | 515 | 810 | 95 | 296 | 105 | ||
100 | 430 | 621 | 450 | 950 | 515 | 810 | 115 | 394 | 189 | ||
125 | 500 | 732 | 450 | 1142 | 540 | 830 | 149 | 592 | 381 |
| |
150 | 550 | 840 | 500 | 1240 | 540 | 830 | 310 | 789 | 428 |
| |
200 | 650 | 925 | 550 | 1425 | 565 | 870 | 590 | 1154 | 798 |
| |
Таблица фигур Figure 15(с,лс,нж)45нж,нж1, 15(с,лс,нж)545нж,нж1, 15(с,лс,нж)945нж,нж1 |
| ||||||||||
PN 16,0 | 15 | 170 | 148 | 140 | — | — | — | 12 | — | — |
|
20 | 190 | 156 | 160 | — | — | — | 15 | — | — |
| |
25 | 210 | 175 | 180 | — | — | — | 17 | — | — | ||
32 | 230 | 200 | 200 | — | — | — | 21 | — | — | ||
40 | 260 | 231 | 240 | — | — | — | 32 | 102 | — |
| |
50 | 300 | 262 | 250 | 562 | 371 | 590 | 52 | 196 | — |
| |
65 | 340 | 303 | 320 | 743 | 515 | 810 | 69 | 296 | — |
| |
80 | 380 | 341 | 400 | 820 | 540 | 830 | 98 | 588 | 105 | ||
100 | 430 | 485 | 450 | 935 | 540 | 830 | 119 | 774 | 189 | ||
125 | 500 | — | — | 1180 | 565 | 870 | — | 1169 | 381 |
| |
150 | 550 | — | — | 1290 | 565 | 870 | — | 1623 | 428 |
| |
200 | 650 | — | 1495 | — | 770 | 1170 | — | 2244 | 798 |
|
Условный проход Size DN | Размеры, мм Dimensions, mm | Масса, кг Weight, kg |
| ||
D | L | Hmax | |||
15 | 31 | 175 | 205 | 5,4 |
|
20 | 38 | 190 | 221 | 6,1 |
|
25 | 46 | 200 | 224 | 7,1 |
|
32 | 52 | 210 | 293 | 10,3 |
|
40 | 58 | 225 | 293 | 12,7 |
|

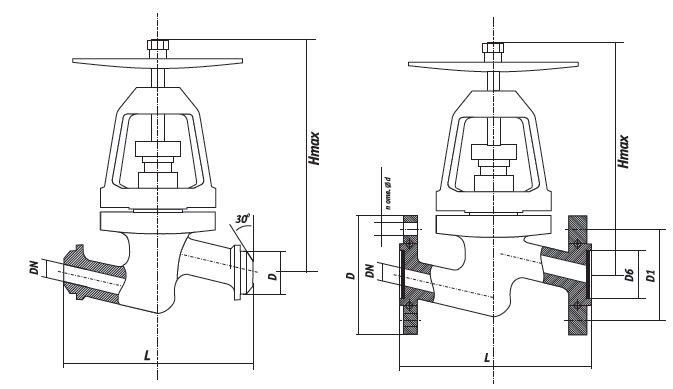

Основные размеры и масса Main Dimensions & Weight |
| |||||||||
Условный проход Size DN | Размеры, мм Dimensions, mm | n | Масса, кг Weight, kg |
| ||||||
D | D1 | D6 | L | Hmax | d |
| ||||
15 | 105 | 75 | 40 | 175 | 205 | 14 | 4 | 7,3 |
| |
20 | 125 | 90 | 51 | 190 | 221 | 18 | 4 | 8,9 |
| |
25 | 135 | 100 | 58 | 200 | 224 | 18 | 4 | 11.5 |
| |
32 | 150 | 110 | 66 | 210 | 293 | 22 | 4 | 16 |
| |
40 | 165 | 125 | 76 | 225 | 293 | 22 | 4 | 17,9 |
|
Условный проход Size DN | Rc | Размеры, мм Dimentions, mm | Масса, кг Weight, kg | ||
D | L | Hmax | |||
15 | Rc1/2 | 29 | 68 | 88 | 0,5 |
Наименование детали | Марка материала | ||
С | ЛС | НЖ | |
корпус, крышка | Ст20 | 09Г2С | 12Х18Н10Т |
шток | 20Х13 | 14Х17Н2 | 12Х18Н10Т |
втулка резьбовая | БрАЖМц 10-3-1,5 | ||
Уплотнение сальника | Терморасширенный графит |
Условный проход Size DN | G | Основные размеры, мм Main Dimensions, mm | Масса, кг Weight, kg | Условный проход Size DN | Основные размеры, мм Main Dimensions, mm | Масса, кг Weight, kg | ||||||||||
D | L | Hmax | D | D1 | D2 | D3 | D8 | L1 | L2 | Hmax | ||||||
15 | G1/2-B | 42 | 90 | 150 | 1,98 | 15 | 105 | 75 | 55 | 19 | 35 | 130 | 246 | 150 | 3,96 | |
20 | G 3/4"-B | 46 | 110 | 150 | 2,49 | 20 | 125 | 90 | 58 | 26 | 45 | 154 | 282 | 150 | 4,18 | |
25 | G1" | 51 | 130 | 150 | 3,1 | 25 | 135 | 100 | 68 | 33 | 50 | 178 | 306 | 150 | 7,23 |

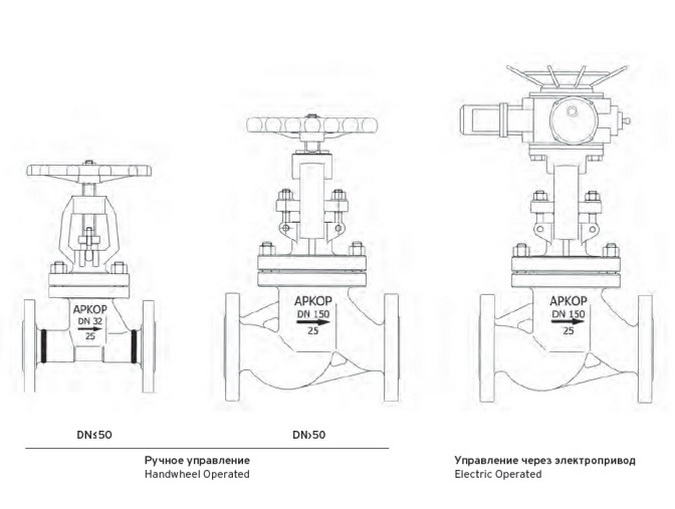

Давление Pressure MPa | Тип управления Operation type | Условный проход DN, мм Size, mm | ||||||||||||||
10 | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | ||
PN 1,6 | Ручное управление Hand Operated | • | • | • | • | • | • | • | • | • | • | • | • | • | • | • |
Электропривод Electric Operated | • | • | • | • | • | • | • | • | • | |||||||
PN 2,5 | Ручное управление Hand Operated | • | • | • | • | • | • | • | • | • | • | • | • | • | • | |
Электропривод Electric Operated | • | • | • | • | • | • | • | • | • | |||||||
PN 4,0 | Ручное управление Hand Operated | • | • | • | • | • | • | • | • | • | • | • | • | • | ||
Электропривод Electric Operated | • | • | • | • | • | • | • | |||||||||
PN 6,4 | Ручное управление Hand Operated | • | • | • | • | • | • | • | • | • | • | • | • | |||
Электропривод Electric Operated | • | • | • | • | • | • | • | |||||||||
PN 10,0 | Ручное управление Hand Operated | • | • | • | • | • | • | • | • | • | • | • | • | • | ||
Электропривод Electric Operated | • | • | • | • | • | • | • | |||||||||
PN 16,0 | Ручное управление Hand Operated | • | • | • | • | • | • | • | • | • | ||||||
Электропривод Electric Operated | • | • | • | • | • | • | • |
