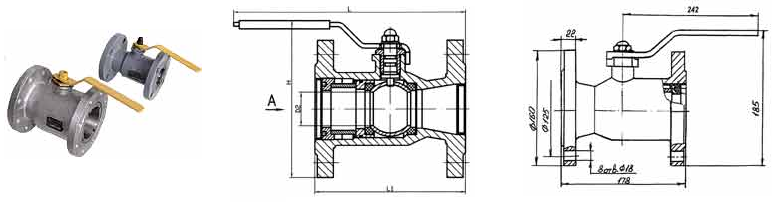

Условный проход | D, мм | D1, мм | D2, мм | L, мм | L1, мм | H, мм | n, мм |
Ду 50 | 160 | 125 | 39 | 332 | 178 | 185 | 4 |
Наименование параметра | Значение параметра |
Условный проход входного и выходного патрубков, мм | 50 |
Диаметр отверстия в шаре, мм | 39 |
Давление рабочее, МПа, не более | 1,6 |
Направление потока | любое |
Класс герметичности по ГОСТ 9544-93 | А |
Габаритные размеры, мм, не более: | … |
размер по фланцам | 178 |
строительная длина | 160 |
ширина | 185 |
высота | … |
Диапазон рабочих температур окружающего воздуха,°С | от -35 до +45 |
Наработка на отказ, циклов, не менее | 1000 |
Полный средний срок службы, лет, не менее | 8 |
Масса, кг, не более: | ... |
алюминиевых | 4,2 |
стальных | 12 |
