  3. Клапаны Батерфляй Пневмо (КБР ЛГ, КБО ЛГ)

Клапаны Батерфляй Пневмо (КБР ЛГ, КБО ЛГ)

ПОИСК

Клапаны Батерфляй Пневмо (КБР ЛГ, КБО ЛГ) Клапаны Батерфляй Пневмо (КБР ЛГ, КБО ЛГ)

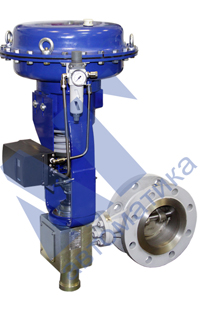

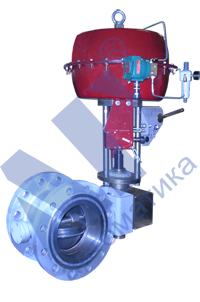

С 2005 года Производственно-научная фирма «ЛГ автоматика» приступила к поставке клапанов баттерфляй. Клапаны Баттерфляй (КБР и КБО) конструктивно выполняются в виде непрофилируемой заслонки с металлическим уплотнением в седле.

Регулирующий орган собирается полностью из импортных комплектующих. Корпус клапана выполняется литьевым способом с межфланцевым расстоянием в соответствии с ISO 5752, API 609 и ASME B16.10, корпуса также выполняются «вафельного» и люгерного типа.

Клапаны изготовляются на условное давление до 2,5 МПа.

Конструкция клапанов КБР и КБО обеспечивает поворот заслонки на угол близкий к 90?, при этом обеспечивается минимальная сила трения, за счет геометрии тройного смещения, которая устраняет трение седла об уплотнение диска клапана.

В клапанах применяется упругое уплотнение, которое обеспечивает герметичность в соответствии с ГОСТ9544-93 до класса А.

Седло имеет защитное покрытие Stellite, позволяющее использовать заслонку в широком диапазоне применений и обеспечивающее длительный срок ее эксплуатации.

Размещение диска седла осуществляется в горизонтальной плоскости, что обеспечивает хорошую устойчивость к загрязненным средам и резко снижает вероятность заклинивания.

Сальниковая камера выполняется в стандартном исполнении с графитовым уплотнением, обеспечивающее надежную герметичность и защиту подшипников от попадания инородных частиц и грязи.

Функционально клапаны серии Баттерфляй изготовляются в трех основных исполнениях:

регулирующие клапаны КБР – обеспечивает регулирование потока среды позиционированием пневмопривода.
отсечные клапаны КБО – двухпозиционные клапаны для открытия-закрытия трубопровода с высоким классом герметичности и требуемой скоростью;
регулирующе-отсечные КБРО

Клапаны Баттерфляй могут успешно применяться в различных отраслях промышленности: нефтегазовой, нефтеперерабатывающей, в трубопроводном транспорте, химической и металлургической, энергетической, целлюлозно-бумажной и др.

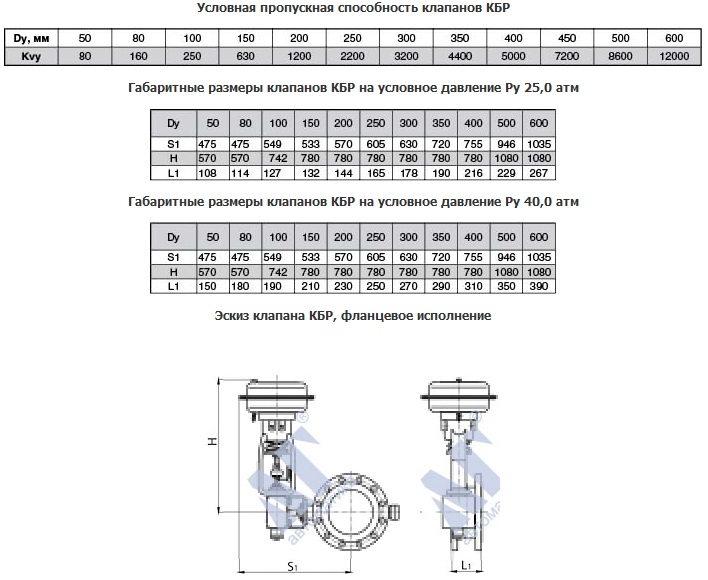

Клапаны Баттерфляй (КБО, КБР и КБРО) применяются для умеренных перепадов и скоростей среды. Клапаны КБР и КБО изготовляются на условное давление 25 и 40 атм. и максимальный перепад давления составляет до 16 атм. и 25 атм. для регулирующих и до 40 атм. для отсечных клапанов

Применяются при необходимости обеспечения минимального сопротивления конструкции.

Клапаны обеспечивают устойчивое регулирование и высокую герметичность и могут устанавливаются на открытых площадках с минимальной температурой -30/-46/-60° С (в зависимости от исполнения) и максимальной температурой до +70° С. Температурный диапазон рабочих сред, в зависимости от исполнения, клапанов находится в пределах от -200° С до +815°С.

Клапаны данной серии обеспечивают оптимальное соотношение цены и качества, и наиболее оптимальной областью их применения является диапазон от 150 до 600 мм.
