  3. Клапаны Баттерфляй Электро (КБР.Э ЛГ, КБО.Э ЛГ)

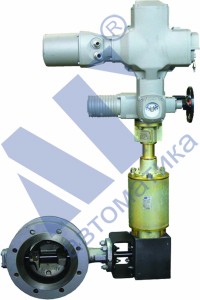

Клапаны Баттерфляй Электро (КБР.Э ЛГ, КБО.Э ЛГ)

ПОИСК

Клапаны Баттерфляй Электро (КБР.Э ЛГ, КБО.Э ЛГ) Клапаны Баттерфляй Электро (КБР.Э ЛГ, КБО.Э ЛГ)


С 2005 года Производственно-научная фирма «ЛГ автоматика» приступила к поставке клапанов баттерфляй с электроприводом. Клапаны Баттерфляй (КБР и КБО) конструктивно выполняются в виде непрофилируемой заслонки с металлическим уплотнением в седле.

Регулирующий орган собирается полностью из импортных комплектующих. Корпус клапана выполняется литьевым способом с межфланцевым расстоянием в соответствии с ISO 5752, API 609 и ASME B16.10, корпуса также выполняются «вафельного» и люгерного типа.

Клапаны изготовляются на условное давление до 2,5; 4,0 МПа.

Конструкция клапанов КБР.Э и КБО.Э обеспечивает поворот заслонки на угол близкий к 90?, при этом обеспечивается минимальная сила трения, за счет геометрии тройного смещения, которая устраняет трение седла об уплотнение диска клапана.

В клапанах применяется металлическое уплотнение, которое обеспечивает герметичность в соответствии с ГОСТ9544-93 до класса А.

Седло имеет защитное покрытие Stellite, позволяющее использовать заслонку в широком диапазоне применений и обеспечивающее длительный срок ее эксплуатации.

Размещение диска седла осуществляется в горизонтальной плоскости, что обеспечивает хорошую устойчивость к загрязненным средам и резко снижает вероятность заклинивания.

Сальниковая камера выполняется в стандартном исполнении с графитовым уплотнением, обеспечивающее надежную герметичность и защиту подшипников от попадания инородных частиц и грязи.

Функционально клапаны серии Баттерфляй изготовляются в двух основных исполнениях: регулирующие клапаны КБР.Э и отсечные клапаны КБО.Э

Клапаны Баттерфляй могут успешно применяться в различных отраслях промышленности: нефтегазовой, нефтеперерабатывающей, в трубопроводном транспорте, химической и металлургической, энергетической, целлюлозно-бумажной и др.

Клапаны Баттерфляй (КБО.Э и КБР.Э) применяются для умеренных перепадов и скоростей среды.

Применяются при необходимости обеспечения минимального сопротивления конструкции.

Клапаны обеспечивают устойчивое регулирование и высокую герметичность и могут устанавливаются на открытых площадках с минимальной температурой -30/-60°С (в зависимости от исполнения) и максимальной температурой до +70°С.

Температурный диапазон рабочих сред, в зависимости от исполнения, клапанов находится в пределах от -200°С до +815°С.

В качестве электроприводов к данному типу клапанов могут используются электроприводы Drehmo, и как специальное исполнение, электроприводы AUMA.

Клапаны данной серии обеспечивают оптимальное соотношение цены и качества, и наиболее оптимальной областью их применения является диапазон от 250 до 400 мм.

Технические характеристики клапанов КБР.Э, КБО.Э:

1. Условное давление Ру, МПа 2,5
2. Условный проход, мм 100; 150; 200; 250; 300; 350; 400; 450
3. Диапазон температур регулируемой среды -30/-46/-200 °С …+220/+400/…+815 °С
4. Диапазон температур окружающей среды -30…+70 °С, -60…+70 °С
5. Класс герметичности для отсечных для регулириующих «B», «C» ГОСТ 9544-93
выше VI по ГОСТ 23866-87.
