Технические характеристики | PT-100 A/B | PT-200 A/B | PT-450/450M | PT-750 | PT-1500 | PT-3000 | PT-5000 | РТ-10К | РТ-15К | РТ-20К |
Напряжение сети, В/Гц | 220 В/50 Гц | 3 фазы 220 В | 380 | |||||||
Грузоподъёмность, кг | 100/60 | 200/130 | 450/300 | 750/500 | 1500 | 3000 | 5000 | 10000 | 15000 | 20000 |
Диаметр планшайбы, мм | 320 | 320 | 450 | 600 | 800 | 1000 | 1200 | 1500 | 1750 | 2000 |
Скорость вращения, об/мин | 1-15/ 0,2-4 | 1-15/ 0,2-4 | 0,12-2,5 | 0,05-1 | 0,05-1 | 0,05-1 | 0,04-0,8 | 0,02-0,5 | 0,01-0,25 | 0,01-0,25 |
Диаметр отверстия в шпинделе, мм | 38,5 | 38,5 | 25 | 25 | 35 | 40 | 40 | 50 | 50 | 50 |
Т-образный паз под размер болта | М10 | М10 | М12 | М12 | М16 | М20 | М24 | М30 | М30 | М30 |
Угол наклона, ° | 0-120 | 0-120 | 0-135 | 0-135 | 0-135 | 0-135 | 0-135 | 0-135 | 0-135 | 0-135 |
Скорость наклона (до 135º), с | - | - | 38 | 45 | 58 | 65 | 65 | 90 | 90 | 90 |

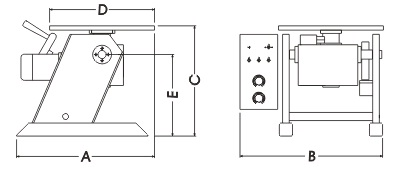

Габаритный размер (А), мм | 420 | 420 | 630 | 920 | 1150 | 1500 | 1600 | 1800 | 2000 | 2200 |
Габаритный размер (В), мм | 435 | 435 | 650/600 | 875 | 1000 | 1200 | 1400 | 1800 | 2100 | 2400 |
Габаритный размер (С), мм | 340 | 340 | 630 | 720 | 990 | 1100 | 1200 | 1500 | 1650 | 1800 |
Вес, кг | 34 | 36 | 134/127 | 323 | 750 | 1800 | 2800 | 4200 | 5300 | 6500 |
