Модель | TR-0100 | TR-3504 | TR-1000B | TR-3500B | TR-6000B |
Напряжение питающей сети, при частоте 50 Гц, В | 1 фаза | 1 фаза | 1 фаза | 11 фаза | |
Грузоподъемность | 1000 | 3500 | 1000 | 3500 | 6000 |
Количество секций (приводных/неприводных), шт | 1/1 | ||||

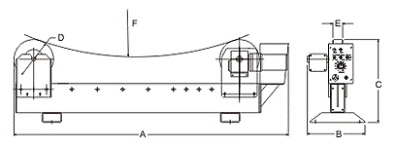

Диапазон диаметров свариваемых изделий, мм (F) | 20-800 | 9-1400 | 50-3000 | ||
Скорость вращения, м/мин. | 0,08–1,6 | 0,06-1,2 | |||
Мощность электродвигателей привода вращения, кВт | 0,06 | 0,37 | 0,093 | 0,37 | 0,37 |
Наружный диаметр роликов (D) | 200 | ||||
Ширина роликов (E) | 50 | 100 | 50 | 100 | 150 |
Материал роликов | полиуретан | ||||
Длина приводной/неприводной секции, мм (A) | 320/160 | 425/280 | 1410/1260 | 1600/1260 | 1750/1260 |
Ширина приводной/неприводной секции, мм (В) | 542/450 | 780/700 | 300/280 | 370/330 | 520/450 |
Высота секций, мм (С) | 335 | 520 | 425 | ||
Масса приводной/неприводной секции,кг | 37/17 | 110/55 | 57/40 | 102/69 | 150/92 |
