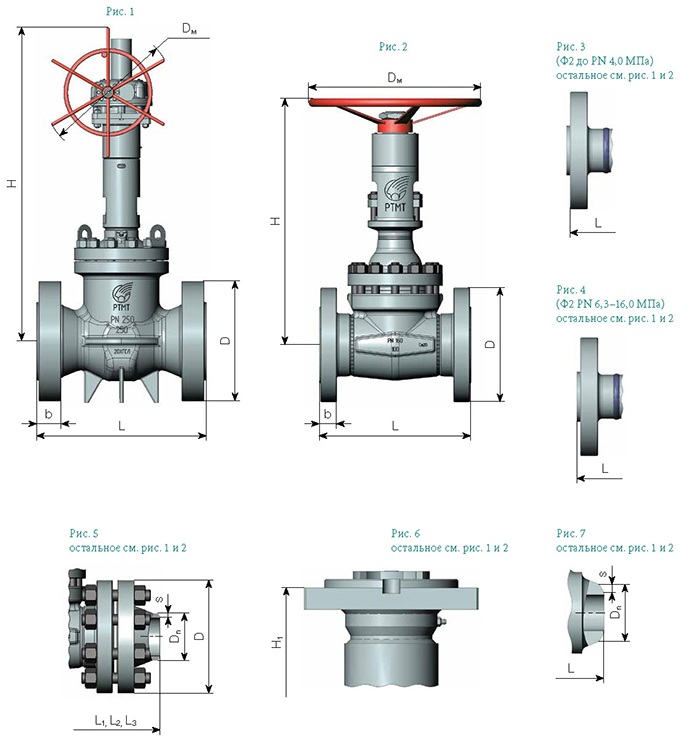

DN | Присоединение к трубопроводу | PN, МПа | Размеры, мм | Масса, кг | Рис. | ||||||||||
L | L1* | L2* | L3* | H | Н1 | D | Dn | s | b | Dм | |||||
150 | Фланцевое | 1,6 | 450 | – | – | – | 750 | 714 | 280 | – | – | 19 | 560 | 150 | 2,3,4,6 |
Фланцевое с отв. фланцами | – | 574 | 576 | – | 161 | 7,5 | 220 | 2,5,6 | |||||||
Фланцевое | 2,5 | 450 | – | – | – | 300 | – | – | 25 | 158 | 2,3,4,6 | ||||
Фланцевое с отв. фланцами | – | 576 | 578 | – | 161 | 7,5 | 226 | 2,5,6 | |||||||
Фланцевое | 4,0 | 450 | – | – | – | 300 | – | – | 27 | 180 | 2,3,4,6 | ||||
Фланцевое с отв. фланцами | – | 576 | 578 | – | 161 | 8,0 | 250 | 2,5,6 | |||||||
Фланцевое | 6,3 | 444 | – | – | – | 340 | – | – | 35 | 200 | 2,3,4,6 | ||||
Фланцевое с отв. фланцами | – | 664 | 666 | 674 | 161 | 9,5 | 271 | 2,5,6 | |||||||
Фланцевое | 10,0 | 444 | – | – | – | 350 | – | – | 43 | 253 | 2,3,4,6 | ||||
Фланцевое с отв. фланцами | – | 704 | 706 | 714 | 161 | 12,5 | 353 | 2,5,6 | |||||||
Фланцевое | 16,0 | 562 | – | – | – | 350 | – | – | 47 | 266 | 2,3,4,6 | ||||
Фланцевое с отв. фланцами | – | 832 | 834 | 842 | 161 | 12,5 | 376 | 2,5,6 | |||||||
Фланцевое | 20,0 | 630 | – | – | – | 818 | 440 | – | – | 79 | 210 | 1,6 | |||
Фланцевое с отв. фланцами | – | 1030 | 196 | 23 | 460 | 1,5,6 | |||||||||
Фланцевое | 25,0 | 630 | – | – | – | 394 | – | – | 83 | 400 | 300 | 1,6 | |||
Фланцевое с отв. фланцами | – | 1008 | 168 | 16 | 450 | 1,5,6 | |||||||||
200 | Фланцевое | 6,3 | 533 | – | – | – | 1365 | 996 | 405 | – | – | 41 | 560 | 513 | 1,3,4,6 |
Фланцевое с отв. фланцами | – | 736 | 738 | 746 | 222 | 12 | 620 | 1,5,6 | |||||||
Фланцевое | 10,0 | 533 | – | – | – | 430 | – | – | 51 | 540 | 1,3,4,6 | ||||
Фланцевое с отв. фланцами | – | 823 | 825 | 833 | 222 | 16 | 780 | 1,5,6 | |||||||
Фланцевое | 16,0 | 605 | – | – | – | 430 | – | – | 57 | 623 | 1,3,4,6 | ||||
Фланцевое с отв. фланцами | – | 905 | 907 | 915 | 222 | 16 | 843 | 1,5,6 | |||||||
Фланцевое | 20,0 | 710 | – | – | – | 530 | – | – | 89 | 862 | 1,6 | ||||
Фланцевое с отв. фланцами | – | 1194 | 248 | 28 | 1052 | 1,5,6 | |||||||||
Фланцевое | 25,0 | 710 | – | – | – | 483 | – | – | 92 | 815 | 1,6 | ||||
Фланцевое с отв. фланцами | – | 1170 | 219 | 20,5 | 989 | 1,5,6 | |||||||||
250 | Фланцевое | 10,0 | – | – | – | 1490 | 1108 | 500 | – | – | 57 | 560 | 534 | 1,3,4,6 | |
Фланцевое с отв. фланцами | – | 780 | 1,5,6 | ||||||||||||
Фланцевое | 16,0 | – | – | – | 500 | – | – | 65 | 683 | 1,3,4,6 | |||||
Фланцевое с отв. фланцами | – | 1063 | 1,5,6 | ||||||||||||
Фланцевое | 20,0 | – | – | – | 670 | – | – | 107 | 1371 | 1, 6 | |||||
Фланцевое с отв. фланцами | – | 1969 | 1,5,6 | ||||||||||||
Фланцевое | 25,0 | – | – | – | 584 | – | – | 92 | 1371 | 1,6 | |||||
Фланцевое с отв. фланцами | – | 273 | 25,5 | 1969 | 1,5,6 | ||||||||||
300 | Фланцевое | 6,3 | 711 | – | – | – | 530 | – | – | 50 | 1150 | 1,3,4,6 | |||
Фланцевое с отв. фланцами | – | 963 | 330 | 18 | 1540 | 1,5,6 |
DN | Присоединение к трубопроводу | PN, МПа | L | Н | H1 | Dм | Dn | s | Масса | Рис. |
150 | Под приварку встык | 1,6 | 450 | 750 | 714 | 560 | 161 | 7,5 | 145 | 2,7 |
2,5 | 161 | 7,5 | ||||||||
4,0 | 161 | 8,0 | ||||||||
6,3 | 161 | 9,5 | ||||||||
10,0 | 161 | 12,5 | ||||||||
16,0 | 161 | 12,5 | ||||||||
20,0 | 818 | 400 | 196 | 24 | 1,7 | |||||
25,0 | 168 | 16 | ||||||||
200 | Под приварку встык | 6,3 | 450 | 1365 | 996 | 560 | 222 | 12 | 257 | 1,7 |
10,0 | 222 | 16 | ||||||||
16,0 | 222 | 16 | ||||||||
20,0 | 248 | 28 | ||||||||
25,0 | 219 | 20,5 | ||||||||
250 | Под приварку встык | 6,3 | 500 | 1490 | 1108 | 560 | 278 | 16 | 676 | 1,7 |
10,0 | 278 | 21 | ||||||||
16,0 | 278 | 21 | ||||||||
20,0 | 330 | 38 | ||||||||
25,0 | 273 | 25,5 |
Наименование детали | Материальное исполнение основных деталей | |||
15с41(99, 15, 18, 16, 45)нж | 15лс(99, 15, 18, 16, 45)нж | 15нж41(99, 15, 18, 16, 45)нж | 15нж41(99, 15, 18, 16, 45)нж | |
Корпус, крышка (DN 15…150) | Сталь 20 | Сталь 09Г2С | Сталь 12Х18Н10Т | Сталь 10Х17Н13М3Т |
Корпус, крышка (DN 200…300) | Сталь 20ХГСЛ, 20ГСЛ | Сталь 20ХГСЛ, 20ГСЛ | Сталь 12Х18Н9ТЛ | Сталь 12Х18Н12М3ТЛ |
Шпиндель (DN 15…200) | Сталь 20Х13 | Сталь 20Х13 | Сталь 12Х18Н10Т | Сталь 12Х18Н10Т |
Шпиндель (DN 250, 300) | Сталь 14Х17Н2, 20Х13 | Сталь 14Х17Н2, 20Х13 | Сталь 12Х18Н10Т, 21Х14Н2М2БФ | Сталь 10Х17Н13М3Т, 21Х14Н2М2БФ |
Клин (DN 15…150) | Сталь 20Х13 | Сталь 20Х13 | Сталь 21Х14Н2М2БФ | Сталь 21Х14Н2М2БФ |
Клин (DN 200…300) | Сталь 20Х13, сталь 20 с наплавкой износо- и коррозионностойкими материалами | Сталь 20Х13, сталь 09Г2С с наплавкой износо- и коррозионностойкими материалами | Сталь 12Х18Н9ТЛ с наплавкой износо- и коррозионностойкими материалами | Сталь 12Х18Н12М3ТЛ с наплавкой износо- и коррозионностойкими материалами |
Втулка резьбовая | БрАЖМц 10-3-1,5 | БрАЖМц 10-3-1,5 | БрАЖМц 10-3-1,5 | БрАЖМц 10-3-1,5 |
Седло (DN 15…32) | Сталь 20Х13 | Сталь 20Х13 | 21Х14Н2М2БФ | 21Х14Н2М2БФ |
Седло (DN 40…300) | Сталь 20 с наплавкой износо- и коррозионностойкими материалами | Сталь 09Г2С с наплавкой износо- и коррозионностойкими материалами | Сталь 12Х18Н10Т с наплавкой износо- и коррозионностойкими материалами | Сталь 10Х17Н13М3Т с наплавкой износо- и коррозионностойкими материалами |
Сальниковая набивка | ТРГ | ТРГ | ТРГ | ТРГ |
Фланец ГОСТ 12821-80 | Сталь 20 | Сталь 09Г2С | Сталь 12Х18Н10Т | Сталь 10Х17Н13М3Возможно изготовление задвижек DN15…150 из сталей 15ХМ, 15Х5М, 18ХГТ, 13ХФА |
