Прокладки и листы графитовые

ПОИСК

Прокладки и листы графитовые Прокладки и листы графитовые



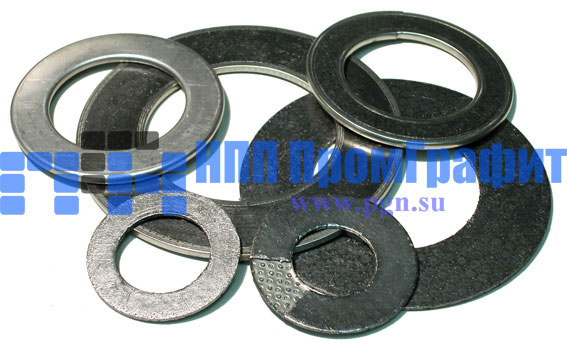

Прокладки графитовые изготавливаются:

- неармированные — из листа терморасширенного графита;
- армированные — из листа терморасширенного графита, армированного перфорированной или гладкой фольгой из нержавеющей стали

Исполнение: С обтюраторами, без обтюраторов, с внутренним и наружным дистанционными кольцами.

ПГП 2000 - прокладки неармированные,
допускаемые рабочие параметры:
давление Р до 6,0 МПа;
температура t до 600°С

ПГП 2100 - прокладки армированные, без обтюраторов;
ПГП 2300 - прокладки армированные, с наружным обтюратором;
ПГП 2400 - прокладки армированные, с внутренним обтюратором;
ПГП 2500 - прокладки армированные, с внутренним и наружным обтюраторами;
допускаемые рабочие параметры:
давление Р до 12 МПа;
температура t до 600 °С

Область применения: Уплотнение элементов труб, клапанов, насосов, тепловых конденсаторов, теплообменных аппаратов и т.д.

Размеры и типы прокладок для фланцев по ГОСТ 28759 и ГОСТ 12815

Параметры

t,°С

P, кгс/см2

d, mm

S, mm

-200  +600

60 - 120

10 - 3000

1,2 – 5,0


Таблица 1  Типы, конструкции и наименования прокладок

№ типа

Конструкция

Наименование

1



Без обтюратора

2



Внутренний обтюратор

3



Наружный обтюратор

4



Наружный и внутренний обтюратор

5



Обтюратор - оболочка


Листы графитовые ПГЛ

Наименование

Номенклатура листов

ПГЛ 1000

Лист неармированный из гибкого терморасширенного графита, устойчив к большинству химических сред, не способствует коррозии, сжимаемость до 50%, восстанавливаемость до 15%, позволяет уплотнять неровные поврежденные поверхности фланцев.

Стандартные изделия имеют размеры:
1000 х 1000 мм, 1500 х 1500 мм
толщина от 1 до 5 мм.

ПГЛ 1100

Лист из гибкого терморасширенного графита, армированный перфорированной металлической фольгой, химически инертен к большинству агрессивных сред, не способствует коррозии, сжимаемость до 40%, восстанавливаемость до 15%, позволяет уплотнять неровные поврежденные поверхности фланцев и разъемов.

Стандартные изделия имеют размеры:
1000 х 1000 мм, 1500 х 1500 мм
толщина от 1 до 5 мм.

ПГЛ 1300

Лист из гибкого терморасширенного графита, армированный гладкой металлической фольгой, химически инертен к большинству агрессивных сред, не способствует коррозии, сжимаемость до 35%, восстанавливаемость до 10%, позволяет уплотнять неровные поврежденные поверхности фланцев и разъемов.

Стандартные изделия имеют размеры:
1000 х 1000 мм, 1500 х 1500 мм
толщина от 0,75 до 5 мм.


УКАЗАНИЯ ПО ЭКСПЛУАТАЦИИ

Листовые материалы и прокладки  служат для  уплотнения  неподвижных  соединений, расположенных под любым углом наклона.
Сборка фланцевого соединения и затяжка крепежных болтов должна  производиться в соответствии  с рекомендациями  заводов-изготовителей,  специально обученным  персоналом.
Прокладки из  ТРГ - уплотнения многоразового использования, поэтому, при  разборке соединения на фланцах и прокладке ставятся  метки  для фиксации их  взаимного положения.

При первой установке прокладки необходимо проверять:

-  размеры уплотнительных поверхностей фланцев и прокладки,
-  состояние уплотнительных поверхностей.

Таблица 2. Согласование размеров прокладки и уплотнительной поверхности

Типы прокладок

Согласование размеров

Без обтюраторов и ограничителей сжатия

Наружный и внутренний размеры прокладок равны наружному и внутреннему диаметрам уплотнительной поверхности соединения.

С ограничителями сжатия

Уплотнительная поверхность фланцевого соединения разбивается по ширине между ограничителем сжатия и уплотнительной частью прокладок.

С обтюраторами

Наружные и внутренние диаметры обтюраторов и поверхности фланцевого соединения равны между собой.


Ширина    ограничителя   сжатия  для   фланцев   с   уплотнительными   поверхностями «шип-паз» принимается равной 3 – 10 мм и зависит от размеров фланцев и усилий, действующих во фланцевом соединении.
При  повторном   использовании   прокладок  необходимо   контролировать  состояние уплотнительных поверхностей, а установку прокладок производить по меткам, поставленным при разборке.

ПРИМЕР УСЛОВНОГО ОБОЗНАЧЕНИЯ ПРОКЛАДКИ:

Прокладка из гибкого ТРГ, армированные перфорированной металлической фольгой с наружным обтюратором с размерами: наружный диаметр 120 мм., внутренний диаметр 100 мм., толщина 4 мм.
ПГП 2300 -3-120х100х4
