ЧАСТЬ I. Спирально-навитые прокладки для фланцевых соединений

ПОИСК

ЧАСТЬ I. Спирально-навитые прокладки для фланцевых соединений ЧАСТЬ I. Спирально-навитые прокладки для фланцевых соединений


1. Введение

Фланцевое соединение – это самое распространенное техническое решение, которое применяется во всех областях машиностроения, в том числе и при конструировании оборудования атомных станций, теплоэнергетики, нефте-газохимических производств, судостроительной промышленности, специальной техники и систем сантехнического назначения бытового применения. Надежность, долговечность и ремонтопригодность фланцевых соединений в значительной степени зависят от способности применяемых в них уплотнительных прокладок длительное время сохранять достаточную прочность, стойкость и упругость при высоких рабочих температурах и давлениях, а также химически не растворяться и не корродировать в условиях эксплуатации. Современные технические требования к механическим и физическим свойствам уплотнительных прокладок не позволяют применять в новых конструкциях фланцевых соединений традиционные эластичные, металлические или комбинированные прокладки с наполнителями из асбеста, паронита или фторопласта. Терморасширенный графит (синонимы: гибкий (flexible), эластичный, расширенный (expanded)), так называется этот удивительный материал нового поколения, который сегодня, благодаря сочетанию положительных качеств (термостойкость, химическая стойкость, низкий коэффициент трения, пластичность), может помочь решить любые задачи герметизации.

Как показывает практика применения терморасширенного графита (ТРГ) во фланцевых соединениях последних 10 лет, наиболее полно его свойства реализуются в конструкциях спирально-навитых прокладок (далее СНП). Повышенный спрос на термостойкие прокладки, а также наличие за рубежом национальных стандартов на СНП (DIN 2669, ASME B 16.20, API 601), выявило необходимость разработки ряда нормативных документов, устанавливающих комплекс правил, норм и требований к техническим характеристикам СНП. К 2009 году, в рамках технических комитетов ТК 155 и ТК 259, ЗАО «Фирма «Союз-01», ЗАО «НПФ «ЦКБА», СЦ «НАСТХОЛ» при участии Научно-Промышленной Ассоциации Арматуростроителей разработаны: национальный стандарт РФ ГОСТ Р 52376-2005 «Прокладки спирально-навитые термостойкие. Типы. Основные размеры» и стандарты организации – СТ ЦКБА-019-2006 «Арматура трубопроводная. Уплотнения на основе терморасширенного графита. Общие технические требования» и СТ ЦКБА-067-2008 «Арматура трубопроводная. Прокладки спирально-навитые термостойкие для соединений «корпус-крышка». Типы, основные размеры и технические требования». Размеры СНП в разработанных стандартах, гармонизированы с действующими стандартами на фланцы ГОСТ 12815-80 ГОСТ 12821-80. СНП обладают технологическими качествами и техническими параметрами, отвечающими современным требованиям к конструкциям фланцевых соединений, эксплуатируемых в условиях высоких температур и давлений среды, стойким к пожарам, вибрационным и ударным гидравлическим нагрузкам.

Применение СНП из ТРГ целесообразно везде, где требуется высокая надежность работы оборудования и минимальное техническое обслуживание. ГОСТ Р 52376-2005 и СТ ЦКБА-067-2008 обеспечивают возможность применения одного вида прокладок, спиральнонавитых с наполнителем из терморасширенного графита, взамен металлических плоских, зубчатых, трубчатых, линзовых, асбометаллических прокладок и прокладок овального и восьмиугольного сечения, а в случаях наличия требований по обеспечению работоспособности фланцевых соединений в условиях пожара (см. «Требования пожарной безопасности для нефтегазового оборудования), – и взамен эластичных прокладок из резины, паронита и фторопласта по ГОСТ 15180-86. В процессе исследований, проектирования и модернизации фланцевых соединений конструкция СНП претерпела существенные изменения и приобрела практически идеальные эксплуатационные качества.

Элементами современных конструкций СНП являются: уплотнительное кольцо, изготовленное в виде навитой спирали из V-образных, с заданным углом наклона и радиусом в основании, чередующихся слоев нержавеющей стальной ленты и наполнителя из терморасширенного графита, и стальные ограничительные кольца с фасонными поверхностями по внутреннему или наружному диаметрам. Чтобы СНП не раскручивалась, первые, и последние витки из стали скреплены в процессе намотки контактной сваркой. Для обеспечения надежности крепления витков конструкция СНП предусматривает несколько сварных точек, расположенных на некотором расстоянии друг от друга. От метода сварки и ее качества во многом зависит работоспособность прокладки, особенно если СНП не имеет внутренних или наружных ограничительных колец.

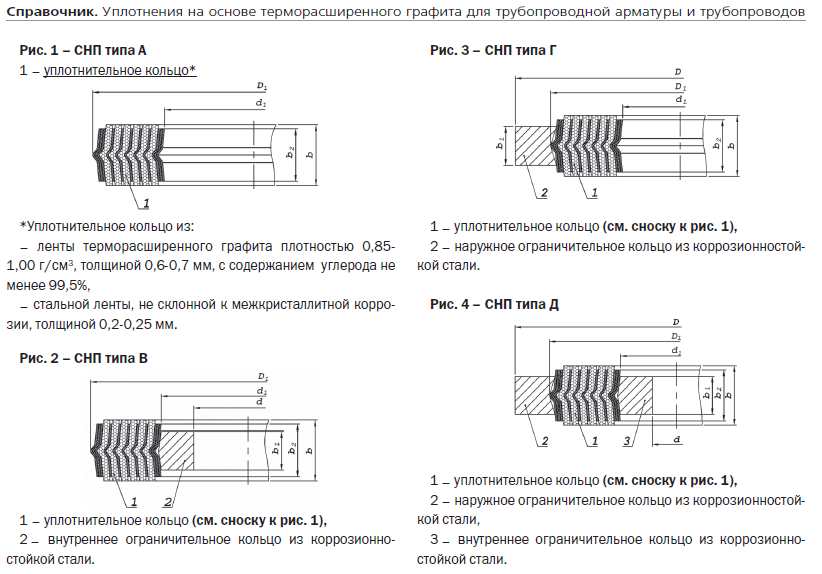

СНП изготавливают четырех типов:
А – без ограничительных колец (рис. 1);
В – с внутренним ограничительным кольцом (рис. 2);
Г – с наружным ограничительным кольцом (рис. 3);
Д – с наружным и внутренними ограничительными кольцами (рис. 4).
