2. КАТАЛОГ применяемости спирально-навитых термостойких прокладок по ГОСТ Р 52376-2005 для фланцевых соединений с фланцами по ГОСТ 12815-80 на РN от 0,1 до 20,0 МПа и DN от 10 до 800
Национальный стандарт РФ ГОСТ Р 52376-2005 распространяется на спирально-навитые термостойкие прокладки с уплотнительным кольцом в виде навитой спирали из V-образных чередующихся слоев нержавеющей стальной ленты и наполнителя из терморасширенного графита или с ограничительным кольцом снаружи, внутри или с обеих сторон уплотнительного кольца. СНП предназначаются для соединений арматуры, соединительных частей и трубопроводов с уплотнительными поверхностями фланцев исполнений 1-5, 8, 9 по ГОСТ 12815, номинальным (условным) давлением РN от 0,1 до 20,0 МПа (от 1 до 200 кгс/см2), температурой рабочей среды от минус 253 до плюс 600° С, условным проходом (номинальным размером) DN от 10 до 3000.

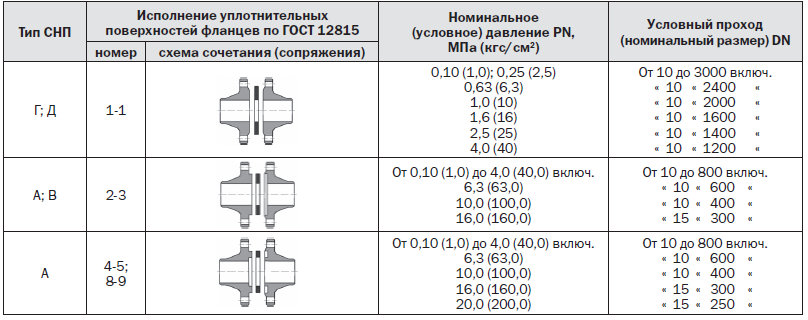

Таблица 1. Применение типов СНП

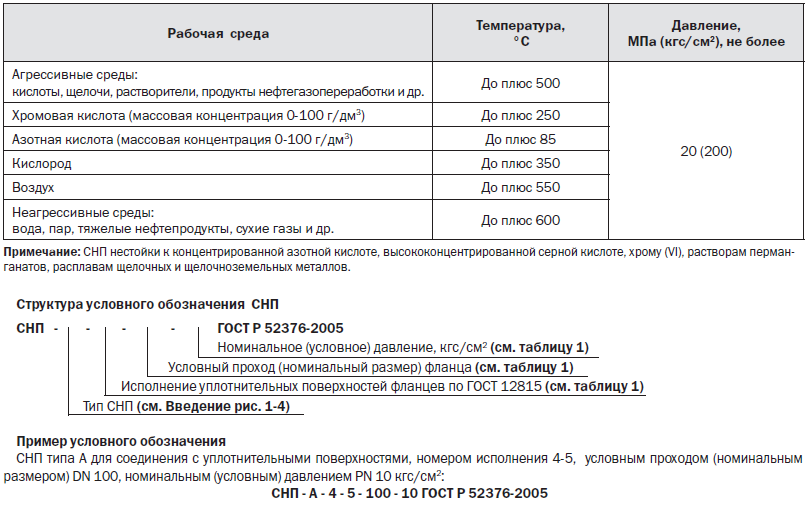

Таблица 2. Основные условия эксплуатации СНП
СНП типа В для соединения с уплотнительными поверхностями, номером исполнения 2-3, условным проходом (номинальным размером) DN 100, номинальным (условным) давлением PN 10 кгс/см2: СНП - В - 2-3 - 100 - 10 ГОСТ Р 52376-2005
СНП типа Д для соединения с уплотнительными поверхностями, номером исполнения 1-1, условным проходом (номинальным размером) DN 100, номинальным (условным) давлением PN 10 кгс/см2: СНП - Д - 1-1 - 100 - 10 ГОСТ Р 52376-2005
СНП типа Г для соединения с уплотнительными поверхностями, номером исполнения 1-1, условным проходом (номинальным размером) DN 50, номинальным (условным) давлением PN 10 кгс/см2: СНП - Г - 1-1 - 50 - 10 ГОСТ Р 52376-2005
