  3. 5. Технические требования к деталям сальникового узла

5. Технические требования к деталям сальникового узла

ПОИСК

5. Технические требования к деталям сальникового узла 5. Технические требования к деталям сальникового узла


5.1. Механические свойства и марки материалов откидных болтов по ГОСТ 3033 и болтов по ГОСТ 7802 должны соответствовать классу прочности не ниже 4.6, группам 21, 22 по ГОСТ 1759.0, ГОСТ 1759.1, ГОСТ 1757.2, ГОСТ 1759.4.
5.2. Материал промежуточных втулок должен соответствовать материалу поднабивочных втулок по табл. 2.
5.3. Фаски, сбеги, проточки и недорезы – по ГОСТ 10549.
5.4. Неуказанные на чертежах допуски формы и расположения поверхностей должны соответствовать ГОСТ 24643, при этом:
– допуски соосности и симметричности – по 10 степени точности;
– допуски цилиндричности шпинделя – по 6 степени точности;
– если положение поверхностей, их осей и плоскостей симметрии задано размерами, то отклонения расположения этих элементов ограничиваются полями допусков на размеры.
5.5. Резьба метрическая с полем допуска 8g – по ГОСТ 16093.
5.6. Шероховатость цилиндрической поверхности сальниковой камеры – не выше Ra 3,2 по ГОСТ 2789.
5.7. Шероховатость цилиндрической поверхности шпинделя, соприкасающейся с КГУ и КАГУ – не выше Ra 0,5.
5.8. Поле допуска диаметра шпинделя для сальниковых узлов с КГУ и КАГУ – по d11.
5.9. Неуказанные в таблицах предельные отклонения размеров обработанных поверхностей должны соответствовать: отверстий – по Н14, валов – по h14, остальных – (JT14)/2.

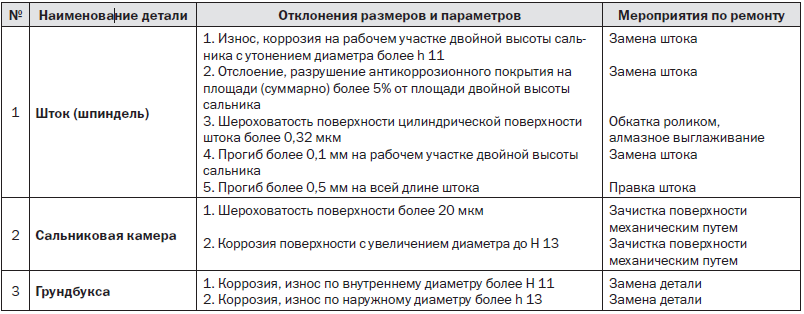

5.10. При модернизации арматуры бывшей в эксплуатации под сальниковый пакет из КГУ и КАГУ состояние сальниковых камер и крепежных деталей должно быть проконтролировано на отсутствие поломок, трещин и других дефектов, влияющих на прочность. Допустимые отклонения размеров и параметров штоков, сальниковых камер, подкладных колец, грундбукс под пакет из КГУ и КАГУ приведены в табл. 3.

Таблица 3.
