Индикаторы разности давлений ИРД-80 РАСКО
Предназначение:
Для контроля перепада давления на узлах очистки (фильтрах), струевыпрямителях и других устройствах газового оборудования.
Применяются для информирования обслуживающего персонала о необходимости проведения технического обслуживания вышеприведенных устройств при превышении допустимого перепада давления.
Индикатор разности давлений предназначен для контроля степени засоренности и для коммутации внешних электрических цепей при достижении заданного порогового значения перепада давления в узлах очистки, выпрямителях струй и других устройствах контролируемого газового оборудования, а также для контроля перепада давления воды и других не агрессивных жидкостей находящихся под давлением.
Индикатор разности давлений работоспособен при температуре окружающей среды от минус 40 С до плюс 70 С и относительной влажности до 98 % при температуре 25 С.
Индикаторы ИРД-80С РАСКО-Ex должны работать в комплекте с приборами искрозащиты или источниками питания со встроенным барьером искрозащиты с соответствующей областью применения и маркировкой взрывозащиты, обеспечивающими искробезопасность выходной цепи устройства и устанавливаемыми вне взрывоопасной зоны.
Индикаторы ИРД-80С РАСКО-Ex могут работать в комплекте со следующими приборами с маркировкой:
БПД-24Ex или БПД-24Ex (DIN) ТУ 4264-001-29301297-04;
Корунд М2 или Корунд М21 ТУ 4217-003-29301297-07;
Корунд М3 или Корунд М31 ТУ 4217-003-29301297-07;
Корунд М4 ТУ 4217-003-29301297-07.
Допускается применение любых приборов искрозащиты или источников питания со встроенными барьерами искрозащиты других производителей с соответствующей областью применения и маркировкой взрывозащиты, обеспечивающими искробезопасность выходной цепи устройства.
Индикатор разности давлений ИРД-80С РАСКО-Ех имеет маркировку взрывозащиты – «взрывобезопасное электрооборудование», с видом взрывозащиты «искробезопасная электрическая цепь i», с взрывозащитой для электрооборудования подгруппы IIВ, температурный класс Т4, соответствует требованиям ГОСТ Р 52350.0-2005 (МЭК 60079-0:2004), ГОСТ Р 52350.11-2005 (МЭК 60079-11:2006), ГОСТ Р 52350.14-2006 (МЭК 60079-14:2002) и предназначены для установки во взрывоопасных зонах помещений и наружных установок согласно требованиям нормативных документов, определяющих применение электрооборудования, предназначенного для эксплуатации в зонах, опасных по воспламенению окружающей его взрывоопасной газовой смеси.

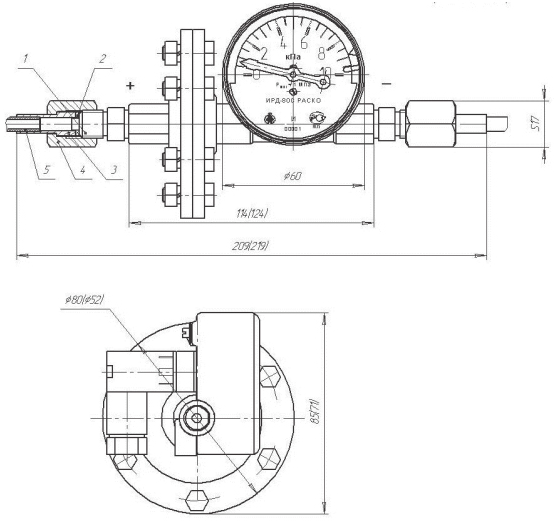

Технические характеристики индикаторов разности давлений
- Предельно допускаемое рабочее избыточное давление – 1,6; 4 МПа.
- Диапазон показаний перепада давления от 0 до: 4; 6; 10; 16; 25; 40; 60; 100; 160; 250; 400 кПа.
- Предел допускаемой основной погрешности ± 5 %.
- Вариация показаний индикаторов не должна превышать значе¬ния предела допускаемой основной погрешности.
- Предел допускаемой погрешности срабатывания уставки на прямом ходе не бо¬лее ± 5 % на обратном ходе не более 10 % диапазона показаний.
- Гистерезис (нерегулируемый) срабатывания уставки не менее 5 % диапазона показаний.
- Диапазон задания порогового значения уставки от 20 до 90 % диапазона показаний.
- Номинальное напряжение питания – 24±10 В.
- Максимально допустимое напряжение питания – 100 В.
- Номинально допустимый входной ток – 0,3 А.
- Максимально допустимая мощность коммутируемой нагрузки – 10 Вт.
- Предельные параметры внешних искробезопасных электриче-ских цепей ИРД-80С РАСКО-Ех.
- Индикатор разности давлений должны выдерживать перегрузку избыточным давлением до 1 МПа в обоих направлениях.
- Степень защиты от воздействия окружающей среды – IP55 по ГОСТ 14254-96.
- По стойкости к механическим воздействиям индикатор выполнен в виброустойчивом исполнении и соответствует группе N3 по ГОСТ Р 52931-2008.
- Средний срок службы – 10 лет.
- Масса индикатора не более 0,8 кг.
Основные технические характеристики
| Верхний предел показаний перепада давления, кПа | 2,5; 4; 6; 10; 16; 25; 40 |
| Предел допускаемой основной погрешности, % | ± 4 |
| Предельно допускаемое рабочее избыточное давление, МПа | 1; 1,6 |
| Индикатор работоспособен при:
температуре окружающей среды от минус 40 0С до плюс 70 0С и относительной влажности до 98% при температуре 250С |
| Степень защиты | IP55 |
| Масса, кг, не более | 0,8 |
