  3. Приборы контроля пневматические показывающие ПКП.1, ПКП.1-2, ПКП.1Э, ПКП.2, ПКП.2-3

Приборы контроля пневматические показывающие ПКП.1, ПКП.1-2, ПКП.1Э, ПКП.2, ПКП.2-3

ПОИСК

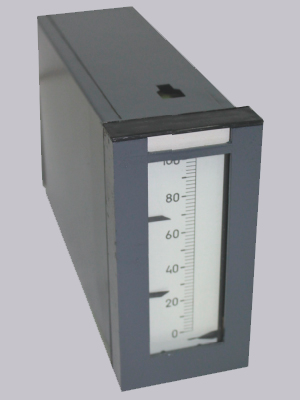

Приборы контроля пневматические показывающие ПКП.1, ПКП.1-2, ПКП.1Э, ПКП.2, ПКП.2-3 Приборы контроля пневматические показывающие ПКП.1, ПКП.1-2, ПКП.1Э, ПКП.2, ПКП.2-3



Пневматические показывающие приборы контроля предназначены:

ПКП.1 и ПКП.1-2 (с дальновидной шкалой) - для контроля величины одного параметра;
ПКП.1П - для контроля величины одного параметра и пневматической сигнализации предельных его значений;
ПКП.1Э - для контроля величины одного параметра и электрической сигнализации предельных его значений;
ПКП.2 - для контроля величины двух параметров;
ПКП.2-3 - для контроля одного параметра, дистанционной установки задания на исполнительный механизм и контроля этого задания.

Показывающие пневматические приборы контроля применяются в схемах автоматического контроля, управления и регулирования теплоэнергетических параметров технологических процессов: давления, расхода, температуры и других.
Приборы контроля пневматические показывающие ПКП.1, ПКП.1П, ПКП.1Э, ПКП.2, ПКП.2-3 выпускаются с линейными шкалами 0-100 и по заказу потребителя комплектуются именованными шкалами по числу измерительных устройств.

Пневматический показывающий прибор контроля ПКП.1-2 выпускается со шкалой, определяемой спецификацией заказа.
В прибор контроля пневматический показывающий ПКП.2-3 для контроля давления задания устанавливается равномерная шкала.

Основные технические характеристики

Диапазон изменения входных (для ПКП.2-3 входных и выходных) аналоговых сигналов, кПа

20-100

Выходные дискретные сигналы:

- пневматические, кПа

логический "0"

0-10

логическая "1"

110-140

- электрические (для ПКП.1Э), В, не более

логический "0"

0

логическая "1"

220

Класс точности приборов контроля пневматических показывающих :

для ПКП.1-2

0.5

для остальных

1.0

Питание показывающих пневматических приборов контроля:

давление сжатого воздуха, кПа

140±14

переменный ток (для прибора ПКП.1Э):

напряжением, В

220

частотой, Гц

50±1 или 60±1

напряжением, В

220

Для подготовки воздуха питания пневматических показывающих приборов контроля рекомендуется использовать фильтр-стабилизатор давления воздуха ФСДВ.
Расход воздуха питания, л/мин, не более:

ПКП.1, ПКП.1-2

2.0

ПКП.1П, ПКП.1Э

2.0

ПКП.2

3.5

ПКП.2-3

4.0

Тип соединения с внешними пневматическими линиями 00-01-1; 00-03-3; 00-04-4; 4-02; 4-03 по ГОСТ 25165-82.
Климатические исполнения:
УХЛ4.2 - но для работы при температуре от минус 10 до плюс 60 °С;
О4.2 - но для работы при температуре от минус 10 до плюс 60 °С и относительной влажности до 98% при температуре 35 °С.
Габаритные размеры показывающих пневматических приборов контроля, мм:

ПКП.1

72х167х211

ПКП.1-2

320х320х97

ПКП.1Э, ПКП.1П

72х167х272

ПКП.2

72х167х320

ПКП.2-3

72х167х333

Масса приборов контроля пневматических показывающих, кг, не более:

ПКП.1

1.8

ПКП.1-2

4.2

ПКП.1Э, ПКП.1П

2.0

ПКП.2

3.0

ПКП.2-3

3.2
