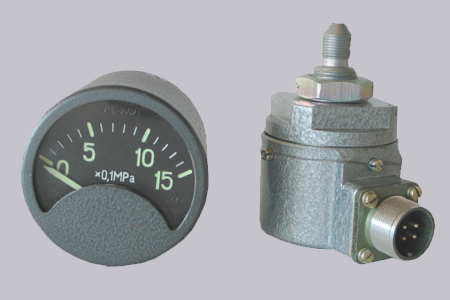

Индикаторы давления ИД-1 (с приемниками давления ПД-1)
Предназначение:
Индикаторы давления ИД-1 предназначены для дистанционного контроля избыточного давления жидкостей в системах топливоподачи, смазки и охлаждения двигателей внутреннего сгорания, а также могут быть использованы в других системах, где требуется дистанционный контроль избыточного давления неагрессивных жидкостей и газов.
Индикаторы давления состоят из приемника давления ПД-1 и указателя давления УД-800/1 или УДМ.
Допускается раздельная поставка приемников давления и указателей давления.
Индикаторы на давление до 1,5 МПа включительно могут комплектоваться гибкими шлангами.
Длина шланга выбирается из ряда 550, 650, 700 и 800 мм и указывается при заказе.
По требованию заказчика шланги могут поставляться отдельно.
Общие сведения:
Основное предназначение индикаторов давления заключается в дистанционном контроле избыточного давления жидких субстанций в системе топливо подачи, охлаждения и смазки двигателей внутреннего сгорания. Могут использоваться и в других системах, где необходимо дистанционно контролировать избыточное давления газов и не агрессивных жидкостей.
В состав таких индикаторов, которые производятся на нашем заводе, входит: приемник давления и указатель давления УД-800/1 либо же УД-801/1. Индикаторы давления могут эксплуатироваться при температурных показателях окружающего воздуха от - 65 до + 75 -С - это для приемников, а для указателей относительной влажности приемлемые величины составляют: от - 60 и до плюс 60 С.
По защищенности от воздействия окружающей среды указатель должен иметь степень защиты IP53, а приемник – IP55 по ГОСТ 14254.
Приобретая индикаторы давления нужно обращать внимания на технические характеристики. Верхние границы измерений индикаторов могут колебаться от (6) 0,6 и до (15) 1,5 МПа (кгс/см2). Сила переменного тока, потребляемая ИД, не должна быть выше 0,15 А. Пределы основной допускаемой погрешности, в % от верхней границы измерений близка к ± 4.
Вариации показаний индикаторов не должны превышать абсолютных значений пределов допускаемых основных погрешностей. Также желательно, чтобы длина кабеля соединяющего приемник с указателем по трассе равнялась600см.
Наши индикаторы обладают устойчивостью к вибрационным воздействиям с частотой 20/80 Гц с амплитудой не выше 1мм при ускорении до сотни м/с2–это для приемников, и 150см/с2–это для указателей.
Производимые индикаторы давления справляются с воздействием 2000 ударов и с ускорением от сотни м/с2, длительностью импульсов 10/15 мс.
Принцип работы и устройство ИД.
В индикаторах указатель и приемник давления соединяется друг с другом при помощи провода с сечением свыше 0,35 мм2. Сам же приемник давления с помощью гибкого шланга соединяется с штуцером в магистрали объекта, сквозь отверстие которого давление и подается в полости приемного узла.
Далее показатели измеряемого давления передаются манометрической пружине, и в результате вызывается перемещение ее незакрепленных концов. Перемещение конца такой пружины посредством тяги и механизма сообщается колодке со щетками: щетка (подвижный контакт) приходит в движение по потенциометру. В связи с этим меняются величины электрического сопротивления тока, а в частности его величина соответствует определенным значениям измеряемого давления.
Основные технические характеристики
| Условное обозначение | Верхний предел измерений, МПа | Рабочий диапазон измерений, МПа |
| ИД-1 | 0,1
0,3
0,6
1,5
8,0 | 0,02-0,06
0,06-0,24
0,1-0,5
0,2-1,2
1-5 |
