  3. Cтенд для гидравлических испытаний трубопроводной арматуры

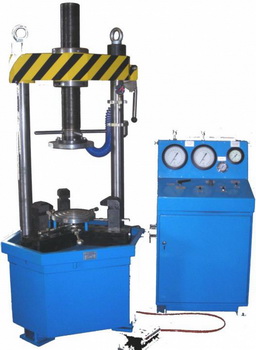

Cтенд для гидравлических испытаний трубопроводной арматуры

ПОИСК

Cтенд для гидравлических испытаний трубопроводной арматуры Cтенд для гидравлических испытаний трубопроводной арматуры

Предназначены для проведения гидроиспытаний на прочность и плотность материала корпусных деталей водой давлением Рпр=1,5PN и герметичность затвора сальникового уплотнения и прокладочных соединений запорно-регулирующей фланцевой арматуры водой давлением Ргерм=1,1 PN, в соответствии с требованиями нормативной документации (ГОСТ, API и др.).

Cтенд для гидравлических испытаний трубопроводной арматурыКонструкция:

-Вертикальный стенд, переналаживаемый по строительной длине и диаметру фланцев
-Гидропривод герметизации изделий
-Испытание без сжатия корпуса испытываемого изделия
-Возможность использования грузоподъемных средств при установке испытываемых изделий на стенд
-Источник давления: пневмогидравлическая насосная станция (отдельное изделие)
-Эластичные уплотнения заглушек
-Возможность визуального контроля затвора при испытаниях на герметичность
-Для пневмо- гидроиспытаний
-Для испытания бесфланцевой арматуры

Достоинства:

-Отсутствует осевое сжатие, чтообеспечивает достоверность испытаний, предохраняет арматуру от деформации и увеличивает срок службы арматуры;
-Все элементы, контактирующие с водой, являются коррозионостойкими;
-Стенд комплектуется сменными заглушками для испытания бесфланцевой арматуры;
-Силовая гидравлика зажимного устройства работает без воды (от масляной насосной станции), что увеличивает срок службы стенда;
-Откидывающаяся тарверса позволяет упростить процесс установки арматуры перед испвытанием;
-Стенд оснащен поддоном для сбора воды;
-Применение рукавов высокого давления с быстроразъемными соединениями позволяет сократить время проведения испытаний;
-Стенд быстро настраивается под строительную длину арматуры за счет наличия траверсы с электроприводом;
-Для облегчения работы на стенде процесс установки и испытания полностью механизирован;
-Быстрый зажим и центровка испытываемого изделия за счет одновременного перемещения прихватов.

Эргономика:

-Простая, удобная и безотказная установка испытываемого изделия в зону испытания;
-Доступный визуальный осмотр при испытании,  в том числе возможно с применением видеонаблюдения и регистрации процесса работы;
-Заполнение и слив испытательной среды через станцию оборотного водоснабжения, что исключает применение поддонов и, -соответственно, пролива воды, масла, ДЭГа или керосина на пол в рабочей зоне.

Технические характеристики

Модель

Диапазон использования DN, мм

Диапазон использования PN, МПа

Габаритные размеры, мм*

Масса, кг*

СТИ-1-4

10...80
100
150, 250, 300, 350, 400
50, 65, 80

1,6...10
1,6...16
4,0
14, 21

880х980х2010

1150

СТИ-1-4у

50, 80
100
150, 200
50, 65, 80
65
65,80

1,6...10,0
1,6...6,4; 16
1,6
21
14
70

950x950x2400

1650
