  3. Стенды для гидроиспытаний задвижек на прочность и герметичность

Стенды для гидроиспытаний задвижек на прочность и герметичность

ПОИСК

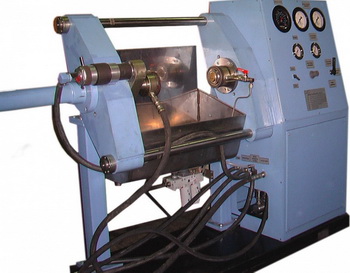

Стенды для гидроиспытаний задвижек на прочность и герметичность Стенды для гидроиспытаний задвижек на прочность и герметичность

Предназначены для гидроиспытаний фланцевой и запорной арматуры на прочность и герметичность согласно соответствующих ГОСТ и API.

Стенды для гидроиспытаний задвижек на прочность и герметичностьКонструкция:

-Горизонтальный, переналаживаемый стенд с регулируемым усилием зажима
-Встроенный гидропривод зажима
-Сменные герметизирующие заглушки с эластичным уплотнением
-Механизм переналадки по DN
-Пневмоприводной механизм переналадки по строительной длине
-Источник давления: пневмогидравлическая насосная станция ПГС-2 (комплектуется со стендом по желанию заказчика)
-Для пневмо-гидроиспытаний
-Для испытания бесфланцевой арматуры
-Со следящим гидроприводом зажима

В комплект поставки может быть включена станция оборотного водоснабжения с циркуляционным насосом высокой производительности электро- или пневмоприводом.

Достоинства:

-Отсутствует осевое сжатие, что обеспечивает достоверность испытаний, предохраняет арматуру от деформации и увеличивает срок службы арматуры;
-Все элементы, контактирующие с водой, являются коррозионностойкими;
-Стенд комплектуется сменными заглушками для испытания бесфланцевой арматуры;
-Силовая гидравлика зажимного устройства работает без воды (от масляной насосной станции), что увеличивает срок службы стенда;
-Откидывающаяся траверса позволяет упростить процесс установки арматуры перед испытанием;
-Стенд оснащен поддоном для сбора воды;
-Применение рукавов высокого давления с быстроразъемными соединениями позволяет сократить время проведения испытаний;
-Стенд быстро настраивается под строительную длину арматуры за счет наличия траверсы сэлектроприводом;
-Для облегчения работы на стенде процесс установки и испытания полностью механизирован;
-Быстрый зажим и центровка испытываемого изделия за счет одновременного перемещения прихватов.

Эргономика:

-Простая , удобная и безотказная установка испытываемого изделия в зону испытания;
-Доступный визуальный осмотр при испытании, в т.ч. возможно с применением видеонаблюдения и регистрации процесса работы;
-Заполнение и слив испытательной среды через станцию оборотного водоснабжения, что исключает применение поддонов, и соответственно проливы воды, масла, ДЭГа или керосина на  пол в рабочей зоне.

Технические характеристики

Модель

Диапазон использования DN, мм

Диапазон использования PN, МПа

Габаритные размеры, мм*

Масса, кг

СТИ-1-1

15...100
50...300

1,0...6,3

1300х650х615

370

СТИ-1-2

400, 700, 800, 900, 1000, 1200
50, 65, 80

1,6
21,0

1800х1150х1080

1800

СТИ-1-3

50...150
200
250, 400
300
500
600
50, 65, 80

0,6...6,3
0,6...16
0,6...16
0,4...10
0,4...6,3
0,4...8,0
0,4...21

3200х1550х1500

5000
