Наименование | 30с941нж2 | 30с941нж | 30с941п | 30нж941нж, 30нж941нж2 | 30нж941нж1 | ||||||||
Корпус, крышка | Сталь 20ГЛ | Сталь 25Л | Сталь 25Л | 12Х18Н9ТЛ | 12Х18Н12М3ТЛ | ||||||||
Клин | 20Х13Л, 20ГЛ | 20Х13Л | Сталь 25Л по фторопласту Ф-4 | 12Х18Н9ТЛ | 12Х18Н12М3ТЛ | ||||||||
Шпиндель | 20Х13 | 20Х13 | 20Х13 | 12Х18Н9Т | 10Х17Н13М3Т | ||||||||
Набивка сальника | ГРАФЛЕКС | Фторопласт | |||||||||||
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ | |||||||||||||
Диаметр номинальный, DN, мм | 50 | 80 | 100 | 150 | 200 | ||||||||
Давление номинальное РN, МПа (кгс/см2) | 1,6 (16) | ||||||||||||
Класс герметичности затвора | А по ГОСТ 9544-93 | ||||||||||||
Управление | от Электрического Исполнительного Механизма (электропривода) | ||||||||||||
Присоединение к трубопроводу | фланцевое | ||||||||||||
Направление подачи среды | с любой стороны магистральных фланцев | ||||||||||||
Установочное положение на трубопроводе | любое | ||||||||||||
Температура окружающей среды, ºС | 30с941нж; 30нж941нж, 30нж941нж1, 30с941п | От – 40 до +40 | |||||||||||
30с941нж2, 30нж941нж2 | От- 60 до +40 | ||||||||||||
Температура рабочей среды, ºС | 30с941нж | От – 40 до +425 | |||||||||||
30с941нж2 | От –60 до +425 | ||||||||||||
30c941 п | От -40 до+180 | ||||||||||||
30нж941нж | От – 40 до +350 | ||||||||||||
30нж941нж1 | От – 40 до +200 | ||||||||||||
30нж941нж2 | От –60 до +350 | ||||||||||||
Характеристика рабочей среды | Природный газ, вода, пар, нефтепродукты и другие жидкие и газообразные среды, нейтральные к материалам деталей, соприкасающихся со средой | ||||||||||||
Масса без ЭИМ | 23 | 38,5 | 52 | 92 | 153 | ||||||||
Масса с ЭИМ | 40 | 55 | 69 | 110 | 203 |

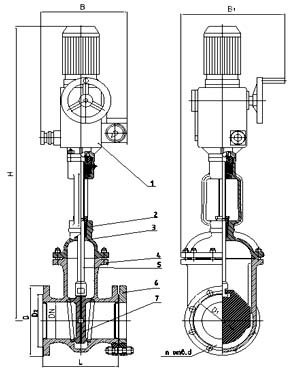

DN, мм | Размеры, мм | ||||||
Н | L | D1 | D2 | D | d | n | |
50 | 875 | 180 | 102 | 125 | 160 | 18 | 4 |
80 | 980 | 210 | 133 | 160 | 195 | ||
100 | 1022 | 230 | 158 | 180 | 215 | 8 | |
150 | 1190 | 280 | 212 | 240 | 280 | 22 | 8 |
200 | 1215 | 330 | 268 | 295 | 335 | 22 | 12 |
