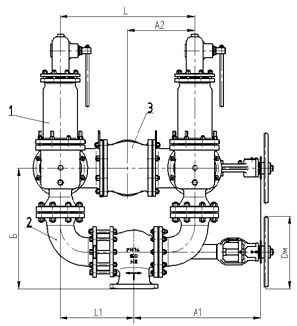

Блок перекл. устр-ва | Обозначение клапанов и переключающих устройств | Материал корпуса | PN, кгс/см² | DN, мм | Размеры, мм | Масса, кг | Масса Блока, кг | ||||||||||
А1 | А2 | L1 | L | Б | В | Dm | H | ||||||||||
1 | 17с25нж | 25Л | 40 | 25 | - | - | 182,5 | - | - | - | - | 646 | 16 | 108 | |||
23с17нж | 40 | 25 | 444 | - | - | 365 | 315 | - | 240 | 23 | |||||||
23с16нж | 16 | 50 | - | 182,5 | - | - | - | 310 | 240 | 29 | |||||||
2 | 17с14нж | 25Л | 40 | 25 | - | - | 182,5 | - | - | - | - | 715 | 18 | 102 | |||
23с17нж | 40 | 25 | 444 | - | - | 365 | 315 | - | 240 | 23 | |||||||
23с16нж | 16 | 50 | - | 182,5 | - | - | - | 310 | 240 | 29 | |||||||
3 | 17лс25нж | 20ГЛ | 40 | 25 | - | - | 182,5 | - | - | - | - | 646 | 16 | 108 | |||
23лс17нж | 40 | 25 | 444 | - | - | 365 | 315 | - | 240 | 23 | |||||||
23лс16нж | 16 | 50 | - | 182,5 | - | - | - | 310 | 240 | 29 | |||||||
4 | 17лс14нж | 20ГЛ | 40 | 25 | - | - | 182,5 | - | - | - | - | 715 | 18 | 102 | |||
23лс17нж | 40 | 25 | 444 | - | - | 365 | 315 | - | 240 | 23 | |||||||
23лс16нж | 16 | 50 | - | 182,5 | - | - | - | 310 | 240 | 29 | |||||||
5 | 17нж25нж | 12Х18Н9ТЛ | 40 | 25 | - | - | 182,5 | - | - | - | - | 646 | 16 | 110 | |||
23нж17нж | 40 | 25 | 444 | - | - | 365 | 315 | - | 240 | 23 | |||||||
23нж16нж | 16 | 50 | - | 182,5 | - | - | - | 310 | 240 | 29 | |||||||
6 | 17нж14нж | 12Х18Н9ТЛ | 40 | 25 | - | - | 182,5 | - | - | - | - | 715 | 18 | 104 | |||
23нж17нж | 40 | 25 | 444 | - | - | 365 | 315 | - | 240 | 23 | |||||||
23нж16нж | 16 | 50 | - | 182,5 | - | - | - | 310 | 240 | 29 | |||||||
7 | 17нж25нж2 | 12Х18Н9ТЛ | 40 | 25 | - | - | 182,5 | - | - | - | - | 646 | 16 | 110 | |||
23нж17нж2 | 40 | 25 | 444 | - | - | 365 | 315 | - | 240 | 23 | |||||||
23нж16нж2 | 16 | 50 | - | 182,5 | - | - | - | 310 | 240 | 29 | |||||||
8 | 17нж14нж2 | 12Х18Н9ТЛ | 40 | 25 | - | - | 182,5 | - | - | - | - | 715 | 18 | 104 | |||
23нж17нж2 | 40 | 25 | 444 | - | - | 365 | 315 | - | 240 | 23 | |||||||
23нж16нж2 | 16 | 50 | - | 182,5 | - | - | - | 310 | 240 | 29 | |||||||
9 | 17нж25нж1 | 12Х18Н12М3ТЛ | 40 | 25 | - | - | 182,5 | - | - | - | - | 646 | 16 | 110 | |||
23нж17нж1 | 40 | 25 | 444 | - | - | 365 | 315 | - | 240 | 23 | |||||||
23нж16нж1 | 16 | 50 | - | 182,5 | - | - | - | 310 | 240 | 29 | |||||||
10 | 17нж14нж1 | 12Х18Н12М3ТЛ | 40 | 25 | - | - | 182,5 | - | - | - | - | 715 | 18 | 104 | |||
23нж17нж1 | 40 | 25 | 444 | - | - | 365 | 315 | - | 240 | 23 | |||||||
23нж16нж1 | 16 | 50 | - | 182,5 | - | - | - | 310 | 240 | 29 | |||||||
11 | 17с21нж | 25Л | 40 | 50 | - | - | - | - | - | - | - | 865 | 30 | 165 | |||
23с17нж | 40 | 50 | 444 | - | 275 | 455 | 365 | - | 240 | 43 | |||||||
23с16нж | 16 | 80 | - | 230 | - | - | - | 430 | 240 | 57 | |||||||
12 | 17с23нж | 25Л | 40 | 50 | - | - | - | - | - | - | - | 820 | 30 | 162 | |||
23с17нж | 40 | 50 | 444 | - | 275 | 455 | 365 | - | 240 | 43 | |||||||
23с16нж | 16 | 80 | - | 230 | - | - | - | 430 | 240 | 57 | |||||||
13 | 17лс25нж | 20ГЛ | 40 | 50 | - | - | - | - | - | - | - | 865 | 30 | 165 | |||
23лс17нж | 40 | 50 | 444 | - | 275 | 455 | 365 | - | 240 | 43 | |||||||
23лс16нж | 16 | 80 | - | 230 | - | - | - | 430 | 240 | 57 | |||||||
14 | 17лс14нж | 20ГЛ | 40 | 50 | - | - | - | - | - | - | - | 820 | 30 | 162 | |||
23лс17нж | 40 | 50 | 444 | - | 275 | 455 | 365 | - | 240 | 43 | |||||||
23лс16нж | 16 | 80 | - | 230 | - | - | - | 430 | 240 | 57 | |||||||
15 | 17нж25нж | 12Х18Н9ТЛ | 40 | 50 | - | - | - | - | - | - | - | 865 | 30 | 165 | |||
23нж17нж | 40 | 50 | 444 | - | 275 | 455 | 365 | - | 240 | 43 | |||||||
23нж16нж | 16 | 80 | - | 230 | - | - | - | 430 | 240 | 57 | |||||||
16 | 17нж14нж | 12Х18Н9ТЛ | 40 | 50 | - | - | - | - | - | - | - | 820 | 30 | 163 | |||
23нж17нж | 40 | 50 | 444 | - | 275 | 455 | 365 | - | 240 | 43 | |||||||
23нж16нж | 16 | 80 | - | 230 | - | - | - | 430 | 240 | 57 | |||||||
17 | 17нж25нж2 | 12Х18Н9ТЛ | 40 | 50 | - | - | - | - | - | - | - | 865 | 30 | 165 | |||
23нж17нж2 | 40 | 50 | 444 | - | 275 | 455 | 365 | - | 240 | 43 | |||||||
23нж16нж2 | 16 | 80 | - | 230 | - | - | - | 430 | 240 | 57 | |||||||
18 | 17нж14нж2 | 12Х18Н9ТЛ | 40 | 50 | - | - | - | - | - | - | - | 820 | 30 | 163 | |||
23нж17нж2 | 40 | 50 | 444 | - | 275 | 455 | 365 | - | 240 | 43 | |||||||
23нж16нж2 | 16 | 80 | - | 230 | - | - | - | 430 | 240 | 57 | |||||||
19 | 17нж25нж1 | 12Х18Н12М3ТЛ | 40 | 50 | - | - | - | - | - | - | - | 865 | 30 | 165 | |||
23нж17нж1 | 40 | 50 | 444 | - | 275 | 455 | 365 | - | 240 | 43 | |||||||
23нж16нж1 | 16 | 80 | - | 230 | - | - | - | 430 | 240 | 57 | |||||||
20 | 17нж14нж1 | 12Х18Н12М3ТЛ | 40 | 50 | - | - | - | - | - | - | - | 820 | 30 | 163 | |||
23нж17нж1 | 40 | 50 | 444 | - | 275 | 455 | 365 | - | 240 | 43 | |||||||
23нж16нж1 | 16 | 80 | - | 230 | - | - | - | 430 | 240 | 57 | |||||||
21 | 17с21нж | 25Л | 40 | 80 | - | - | - | - | - | - | - | 985 | 44 | 250 | |||
23с17нж | 40 | 80 | 490 | - | 295 | 510 | 475 | - | 240 | 84 | |||||||
23с16нж | 16 | 100 | - | 255 | - | - | - | 480 | 240 | 72 | |||||||
22 | 17с23нж | 25Л | 40 | 80 | - | - | - | - | - | - | - | 960 | 44 | 240 | |||
23с17нж | 40 | 80 | 490 | - | 295 | 510 | 475 | - | 240 | 84 | |||||||
23с16нж | 16 | 100 | - | 255 | - | - | - | 480 | 240 | 72 | |||||||
23 | 17лс21нж | 20ГЛ | 40 | 80 | - | - | - | - | - | - | - | 985 | 44 | 250 | |||
23лс17нж | 40 | 80 | 490 | - | 295 | 510 | 475 | - | 240 | 84 | |||||||
23лс16нж | 16 | 100 | - | 255 | - | - | - | 480 | 240 | 72 | |||||||
24 | 17лс23нж | 20ГЛ | 40 | 80 | - | - | - | - | - | - | - | 960 | 44 | 240 | |||
23лс17нж | 40 | 80 | 490 | - | 295 | 510 | 475 | - | 240 | 84 | |||||||
23лс16нж | 16 | 100 | - | 255 | - | - | - | 480 | 240 | 72 | |||||||
25 | 17нж25нж | 12Х18Н9ТЛ | 40 | 80 | - | - | - | - | - | - | - | 985 | 44 | 254 | |||
23нж17нж | 40 | 80 | 490 | - | 295 | 510 | 475 | - | 240 | 84 | |||||||
23нж16нж | 16 | 100 | - | 255 | - | - | - | 480 | 240 | 72 | |||||||
26 | 17нж14нж | 12Х18Н9ТЛ | 40 | 80 | - | - | - | - | - | - | - | 965 | 44 | 242 | |||
23нж17нж | 40 | 80 | 490 | - | 295 | 510 | 475 | - | 240 | 75 | |||||||
23нж16нж | 16 | 100 | - | 255 | - | - | - | 480 | 240 | 72 | |||||||
27 | 17нж25нж2 | 12Х18Н9ТЛ | 40 | 80 | - | - | - | - | - | - | - | 985 | 44 | 254 | |||
23нж17нж2 | 40 | 80 | 490 | - | 295 | 510 | 475 | - | 240 | 84 | |||||||
23нж16нж2 | 16 | 100 | - | 255 | - | - | - | 480 | 240 | 72 | |||||||
28 | 17нж14нж2 | 12Х18Н9ТЛ | 40 | 80 | - | - | - | - | - | - | - | 965 | 44 | 242 | |||
23нж17нж2 | 40 | 80 | 490 | - | 295 | 510 | 475 | - | 240 | 75 | |||||||
23нж16нж2 | 16 | 100 | - | 255 | - | - | - | 480 | 240 | 72 | |||||||
29 | 17нж25нж1 | 12Х18Н12М3ТЛ | 40 | 80 | - | - | - | - | - | - | - | 985 | 44 | 254 | |||
23нж17нж1 | 40 | 80 | 490 | - | 295 | 510 | 475 | - | 240 | 84 | |||||||
23нж16нж1 | 16 | 100 | - | 255 | - | - | - | 480 | 240 | 72 | |||||||
30 | 17нж14нж1 | 12Х18Н12М3ТЛ | 40 | 80 | - | - | - | - | - | - | - | 965 | 44 | 242 | |||
23нж17нж1 | 40 | 80 | 490 | - | 295 | 510 | 475 | - | 240 | 75 | |||||||
23нж16нж1 | 16 | 100 | - | 255 | - | - | - | 480 | 240 | 72 | |||||||
31 | 17с21нж | 25Л | 40 | 100 | - | - | - | - | - | - | - | 1135 | 83 | 423 | |||
23с17нж | 40 | 100 | 630 | - | 450 | 705 | 530 | - | 240 | 116 | |||||||
23с16нж | 16 | 150 | - | 352,5 | - | - | - | 620 | 240 | 180 | |||||||
32 | 17с23нж | 25Л | 40 | 100 | - | - | - | - | - | - | - | 1130 | 83 | 420 | |||
23с17нж | 40 | 100 | 630 | - | 450 | 705 | 530 | - | 240 | 116 | |||||||
23с16нж | 16 | 150 | - | 352,5 | - | - | - | 620 | 240 | 180 | |||||||
33 | 17лс21нж | 20ГЛ | 40 | 100 | - | - | - | - | - | - | - | 1135 | 83 | 423 | |||
23лс17нж | 40 | 100 | 630 | - | 450 | 705 | 530 | - | 240 | 116 | |||||||
23лс16нж | 16 | 150 | - | 352,5 | - | - | - | 620 | 240 | 180 | |||||||
34 | 17лс23нж | 20ГЛ | 40 | 100 | - | - | - | - | - | - | - | 1130 | 83 | 420 | |||
23лс17нж | 40 | 100 | 630 | - | 450 | 705 | 530 | - | 240 | 116 | |||||||
23лс16нж | 16 | 150 | - | 352,5 | - | - | - | 620 | 240 | 180 | |||||||
35 | 17нж21нж | 12Х18Н9ТЛ | 40 | 100 | - | - | - | - | - | - | - | 1135 | 83 | 423 | |||
23нж17нж | 40 | 100 | 630 | - | 450 | 705 | 530 | - | 240 | 116 | |||||||
23нж16нж | 16 | 150 | - | 352,5 | - | - | - | 620 | 240 | 180 | |||||||
36 | 17нж23нж | 12Х18Н9ТЛ | 40 | 100 | - | - | - | - | - | - | - | 1095 | 83 | 420 | |||
23нж17нж | 40 | 100 | 630 | - | 450 | 705 | 530 | - | 240 | 116 | |||||||
23нж16нж | 16 | 150 | - | 352,5 | - | - | - | 620 | 240 | 180 | |||||||
37 | 17нж21нж2 | 12Х18Н9ТЛ | 40 | 100 | - | - | - | - | - | - | - | 1135 | 83 | 423 | |||
23нж17нж2 | 40 | 100 | 630 | - | 450 | 705 | 530 | - | 240 | 116 | |||||||
23нж16нж2 | 16 | 150 | - | 352,5 | - | - | - | 620 | 240 | 180 | |||||||
38 | 17нж23нж2 | 12Х18Н9ТЛ | 40 | 100 | - | - | - | - | - | - | - | 1095 | 83 | 420 | |||
23нж17нж2 | 40 | 100 | 630 | - | 450 | 705 | 530 | - | 240 | 116 | |||||||
23нж16нж2 | 16 | 150 | - | 352,5 | - | - | - | 620 | 240 | 180 | |||||||
39 | 17нж21нж1 | 12Х18Н12М3ТЛ | 40 | 100 | - | - | - | - | - | - | - | 1135 | 83 | 423 | |||
23нж17нж1 | 40 | 100 | 630 | - | 450 | 705 | 530 | - | 240 | 116 | |||||||
23нж17нж1 | 16 | 150 | - | 352,5 | - | - | - | 620 | 240 | 180 | |||||||
40 | 17нж23нж1 | 12Х18Н12М3ТЛ | 40 | 100 | - | - | - | - | - | - | - | 1095 | 83 | 420 | |||
23нж17нж1 | 40 | 100 | 630 | - | 450 | 705 | 530 | - | 240 | 116 | |||||||
23нж16нж1 | 16 | 150 | - | 352,5 | - | - | - | 620 | 240 | 180 | |||||||
41 | 17с21нж | 25Л | 40 | 150 | - | - | - | - | - | - | - | 1380 | 155 | 670 | |||
23с17нж | 40 | 150 | 812,5 | - | 427,5 | 780 | 670 | - | 400 | 215 | |||||||
23с16нж | 16 | 200 | - | 390 | - | - | - | 705 | 400 | 250 | |||||||
42 | 17с23нж | 25Л | 40 | 150 | - | - | - | - | - | - | - | 1300 | 155 | 664 | |||
23с17нж | 40 | 150 | 812,5 | - | 427,5 | 780 | 670 | - | 400 | 215 | |||||||
23с16нж | 16 | 200 | - | 390 | - | - | - | 705 | 400 | 250 | |||||||
43 | 17лс21нж | 20ГЛ | 40 | 150 | - | - | - | - | - | - | - | 1380 | 155 | 670 | |||
23лс17нж | 40 | 150 | 812,5 | - | 427,5 | 780 | 670 | - | 400 | 215 | |||||||
23лс16нж | 16 | 200 | - | 390 | - | - | - | 705 | 400 | 250 | |||||||
44 | 17лс23нж | 20ГЛ | 40 | 150 | - | - | - | - | - | - | - | 1300 | 155 | 664 | |||
23лс17нж | 40 | 150 | 812,5 | - | 427,5 | 780 | 670 | - | 400 | 215 | |||||||
23лс16нж | 16 | 200 | - | 390 | - | - | - | 705 | 400 | 250 | |||||||
45 | 17нж21нж | 12Х18Н9ТЛ | 40 | 150 | - | - | - | - | - | - | - | 1360 | 155 | 670 | |||
23нж17нж | 40 | 150 | 812,5 | - | 427,5 | 780 | 670 | - | 400 | 215 | |||||||
23нж16нж | 16 | 200 | - | 390 | - | - | - | 705 | 400 | 250 | |||||||
46 | 17нж23нж | 12Х18Н9ТЛ | 40 | 150 | - | - | - | - | - | - | - | 1280 | 155 | 664 | |||
23нж17нж | 40 | 150 | 812,5 | - | 427,5 | 780 | 670 | - | 400 | 215 | |||||||
23нж16нж | 16 | 200 | - | 390 | - | - | - | 705 | 400 | 250 | |||||||
47 | 17нж21нж2 | 12Х18Н9ТЛ | 40 | 150 | - | - | - | - | - | - | - | 1360 | 155 | 670 | |||
23нж17нж2 | 40 | 150 | 812,5 | - | 427,5 | 780 | 670 | - | 400 | 215 | |||||||
23нж16нж2 | 16 | 200 | - | 390 | - | - | - | 705 | 400 | 250 | |||||||
48 | 17нж23нж2 | 12Х18Н9ТЛ | 40 | 150 | - | - | - | - | - | - | - | 1280 | 155 | 664 | |||
23нж17нж2 | 40 | 150 | 812,5 | - | 427,5 | 780 | 670 | - | 400 | 215 | |||||||
23нж16нж2 | 16 | 200 | - | 390 | - | - | - | 705 | 400 | 250 | |||||||
49 | 17нж21нж1 | 12Х18Н12М3ТЛ | 40 | 150 | - | - | - | - | - | - | - | 1360 | 155 | 670 | |||
23нж17нж1 | 40 | 150 | 812,5 | - | 427,5 | 780 | 670 | - | 400 | 215 | |||||||
23нж16нж1 | 16 | 200 | - | 390 | - | - | - | 705 | 400 | 250 | |||||||
50 | 17нж23нж1 | 12Х18Н12М3ТЛ | 40 | 150 | - | - | - | - | - | - | - | 1280 | 155 | 664 | |||
23нж17нж1 | 40 | 150 | 812,5 | - | 427,5 | 780 | 670 | - | 400 | 215 | |||||||
23нж16нж1 | 16 | 200 | - | 390 | - | - | - | 705 | 400 | 250 | |||||||
51 | 17с6нж | 25Л | 16 | 50 | - | - | - | - | - | - | - | 865 | 29 | 155 | |||
23с16нж | 16 | 50 | 444 | - | 275 | 455 | 365 | - | 240 | 40 | |||||||
23с18нж | 6 | 80 | - | 230 | - | - | - | 430 | 240 | 51 | |||||||
52 | 17с7нж | 25Л | 16 | 50 | - | - | - | - | - | - | - | 820 | 29 | 152 | |||
23с16нж | 16 | 50 | 444 | - | 275 | 455 | 365 | - | 240 | 40 | |||||||
23с18нж | 6 | 80 | - | 230 | - | - | - | 430 | 240 | 51 | |||||||
53 | 17лс6нж | 20ГЛ | 16 | 50 | - | - | - | - | - | - | - | 865 | 29 | 155 | |||
23лс16нж | 16 | 50 | 444 | - | 275 | 455 | 365 | - | 240 | 40 | |||||||
23лс18нж | 6 | 80 | - | 230 | - | - | - | 430 | 240 | 51 | |||||||
54 | 17лс7нж | 20ГЛ | 16 | 50 | - | - | - | - | - | - | - | 820 | 29 | 152 | |||
23лс16нж | 16 | 50 | 444 | - | 275 | 455 | 365 | - | 240 | 40 | |||||||
23лс18нж | 6 | 80 | - | 230 | - | - | - | 430 | 240 | 51 | |||||||
55 | 17нж17нж | 12Х18Н9ТЛ | 16 | 50 | - | - | - | - | - | - | - | 860 | 29 | 156 | |||
23нж16нж | 16 | 50 | 444 | - | 275 | 455 | 365 | - | 240 | 43 | |||||||
23нж18нж | 6 | 80 | - | 230 | - | - | - | 430 | 240 | 51 | |||||||
56 | 17нж13нж | 12Х18Н9ТЛ | 16 | 50 | - | - | - | - | - | - | - | 835 | 29 | 153 | |||
23нж16нж | 16 | 50 | 444 | - | 275 | 455 | 365 | - | 240 | 43 | |||||||
23нж18нж | 6 | 80 | - | 230 | - | - | - | 430 | 240 | 51 | |||||||
57 | 17нж17нж2 | 12Х18Н9ТЛ | 16 | 50 | - | - | - | - | - | - | - | 860 | 29 | 156 | |||
23нж16нж2 | 16 | 50 | 444 | - | 275 | 455 | 365 | - | 240 | 43 | |||||||
23нж18нж2 | 6 | 80 | - | 230 | - | - | - | 430 | 240 | 51 | |||||||
58 | 17нж13нж2 | 12Х18Н9ТЛ | 16 | 50 | - | - | - | - | - | - | - | 835 | 29 | 156 | |||
23нж16нж2 | 16 | 50 | 444 | - | 275 | 455 | 365 | - | 240 | 43 | |||||||
23нж18нж2 | 6 | 80 | - | 230 | - | - | - | 430 | 240 | 51 | |||||||
59 | 17нж17нж1 | 12Х18Н12М3ТЛ | 16 | 50 | - | - | - | - | - | - | - | 860 | 29 | 156 | |||
23нж16нж1 | 16 | 50 | 444 | - | 275 | 455 | 365 | - | 240 | 43 | |||||||
23нж18нж1 | 6 | 80 | - | 230 | - | - | - | 430 | 240 | 51 | |||||||
60 | 17нж13нж1 | 12Х18Н12М3ТЛ | 16 | 50 | - | - | - | - | - | - | - | 835 | 29 | 153 | |||
23нж16нж1 | 16 | 50 | 444 | - | 275 | 455 | 365 | - | 240 | 43 | |||||||
23нж18нж1 | 6 | 80 | - | 230 | - | - | - | 430 | 240 | 51 | |||||||
61 | 17с6нж | 25Л | 16 | 80 | - | - | - | - | - | - | - | 985 | 40 | 220 | |||
23с16нж | 16 | 80 | 490 | - | 295 | 510 | 475 | - | 240 | 62 | |||||||
23с18нж | 6 | 100 | - | 255 | - | - | - | 480 | 240 | 67 | |||||||
62 | 17с7нж | 25Л | 16 | 80 | - | - | - | - | - | - | - | 965 | 40 | 214 | |||
23с16нж | 16 | 80 | 490 | - | 295 | 510 | 475 | - | 240 | 62 | |||||||
23с18нж | 6 | 100 | - | 255 | - | - | - | 480 | 240 | 67 | |||||||
63 | 17лс17нж | 20ГЛ | 16 | 80 | - | - | - | - | - | - | - | 985 | 40 | 220 | |||
23лс16нж | 16 | 80 | 490 | - | 295 | 510 | 475 | - | 240 | 62 | |||||||
23лс18нж | 6 | 100 | - | 255 | - | - | - | 480 | 240 | 67 | |||||||
64 | 17лс7нж | 20ГЛ | 16 | 80 | - | - | - | - | - | - | - | 965 | 40 | 214 | |||
23лс16нж | 16 | 80 | 490 | - | 295 | 510 | 475 | - | 240 | 62 | |||||||
23лс18нж | 6 | 100 | - | 255 | - | - | - | 480 | 240 | 67 | |||||||
65
| 17нж17нж | 12Х18Н9ТЛ | 16 | 80 | - | - | - | - | - | - | - | 985 | 40 | 224 | |||
23нж16нж | 16 | 80 | 490 | - | 295 | 510 | 475 | - | 240 | 62 | |||||||
23нж18нж | 6 | 100 | - | 255 | - | - | - | 480 | 240 | 67 | |||||||
66 | 17нж13нж | 12Х18Н9ТЛ | 16 | 80 | - | - | - | - | - | - | - | 960 | 40 | 218 | |||
23нж16нж | 16 | 80 | 490 | - | 295 | 510 | 475 | - | 240 | 62 | |||||||
23нж18нж | 6 | 100 | - | 255 | - | - | - | 480 | 240 | 67 | |||||||
67 | 17нж17нж2 | 12Х18Н9ТЛ | 16 | 80 | - | - | - | - | - | - | - | 985 | 40 | 224 | |||
23нж16нж2 | 16 | 80 | 490 | - | 295 | 510 | 475 | - | 240 | 62 | |||||||
23нж18нж2 | 6 | 100 | - | 255 | - | - | - | 480 | 240 | 67 | |||||||
68 | 17нж13нж2 | 12Х18Н9ТЛ | 16 | 80 | - | - | - | - | - | - | - | 960 | 40 | 218 | |||
23нж16нж2 | 16 | 80 | 490 | - | 295 | 510 | 475 | - | 240 | 62 | |||||||
23нж18нж2 | 6 | 100 | - | 255 | - | - | - | 480 | 240 | 67 | |||||||
69 | 17нж17нж1 | 12Х18Н12М3ТЛ | 16 | 80 | - | - | - | - | - | - | - | 985 | 40 | 224 | |||
23нж16нж1 | 16 | 80 | 490 | - | 295 | 510 | 475 | - | 240 | 62 | |||||||
23нж18нж1 | 6 | 100 | - | 255 | - | - | - | 480 | 240 | 67 | |||||||
70 | 17нж13нж1 | 12Х18Н12М3ТЛ | 16 | 80 | - | - | - | - | - | - | - | 960 | 40 | 218 | |||
23нж16нж1 | 16 | 80 | 490 | - | 295 | 510 | 475 | - | 240 | 62 | |||||||
23нж18нж1 | 6 | 100 | - | 255 | - | - | - | 480 | 240 | 67 | |||||||
71 | 17с6нж | 25Л | 16 | 100 | - | - | - | - | - | - | - | 1135 | 80 | 383 | |||
23с16нж | 16 | 100 | 630 | - | 450 | 705 | 530 | - | 240 | 87 | |||||||
23с18нж | 6 | 150 | - | 352,5 | - | - | - | 600 | 240 | 180 | |||||||
72 | 17с7нж | 25Л | 16 | 100 | - | - | - | - | - | - | - | 1085 | 80 | 380 | |||
23с16нж | 16 | 100 | 630 | - | 450 | 705 | 530 | - | 240 | 87 | |||||||
23с18нж | 6 | 150 | - | 352,5 | - | - | - | 600 | 240 | 180 | |||||||
73 | 17лс6нж | 20ГЛ | 16 | 100 | - | - | - | - | - | - | - | 1135 | 80 | 383 | |||
23лс16нж | 16 | 100 | 630 | - | 450 | 705 | 530 | - | 240 | 87 | |||||||
23лс18нж | 6 | 150 | - | 352,5 | - | - | - | 600 | 240 | 180 | |||||||
74 | 17лс7нж | 20ГЛ | 16 | 100 | - | - | - | - | - | - | - | 1085 | 80 | 380 | |||
23лс16нж | 16 | 100 | 630 | - | 450 | 705 | 530 | - | 240 | 87 | |||||||
23лс18нж | 6 | 150 | - | 352,5 | - | - | - | 600 | 240 | 180 | |||||||
75 | 17нж6нж | 12Х18Н9ТЛ | 16 | 100 | - | - | - | - | - | - | - | 1135 | 80 | 383 | |||
23нж16нж | 16 | 100 | 630 | - | 450 | 705 | 530 | - | 240 | 87 | |||||||
23нж18нж | 6 | 150 | - | 352,5 | - | - | - | 600 | 240 | 180 | |||||||
76 | 17нж7нж | 12Х18Н9ТЛ | 16 | 100 | - | - | - | - | - | - | - | 1095 | 80 | 380 | |||
23нж16нж | 16 | 100 | 630 | - | 450 | 705 | 530 | - | 240 | 87 | |||||||
23нж18нж | 16 | 150 | - | 352,5 | - | - | - | 600 | 240 | 180 | |||||||
77 | 17нж6нж2 | 12Х18Н9ТЛ | 16 | 100 | - | - | - | - | - | - | - | 1135 | 80 | 383 | |||
23нж16нж2 | 16 | 100 | 630 | - | 450 | 705 | 530 | - | 240 | 87 | |||||||
23нж18нж2 | 16 | 150 | - | 352,5 | - | - | - | 600 | 240 | 180 | |||||||
78 | 17нж7нж2 | 12Х18Н9ТЛ | 16 | 100 | - | - | - | - | - | - | - | 1095 | 80 | 380 | |||
23нж16нж2 | 16 | 100 | 630 | - | 450 | 705 | 530 | - | 240 | 87 | |||||||
23нж18нж2 | 16 | 150 | - | 352,5 | - | - | - | 600 | 240 | 180 | |||||||
79 | 17нж6нж1 | 12Х18Н12М3ТЛ | 16 | 100 | - | - | - | - | - | - | - | 1135 | 80 | 383 | |||
23нж16нж1 | 16 | 100 | 630 | - | 450 | 705 | 530 | - | 240 | 87 | |||||||
23нж18нж1 | 16 | 150 | - | 352,5 | - | - | - | 600 | 240 | 180 | |||||||
80 | 17нж7нж1 | 12Х18Н12М3ТЛ | 16 | 100 | - | - | - | - | - | - | - | 1095 | 80 | 380 | |||
23нж16нж1 | 16 | 100 | 630 | - | 450 | 705 | 530 | - | 240 | 87 | |||||||
23нж18нж1 | 16 | 150 | - | 352,5 | - | - | - | 600 | 240 | 180 | |||||||
81 | 17с6нж | 25Л | 16 | 150 | - | - | - | - | - | - | - | 1380 | 147 | 423 | |||
23с16нж | 16 | 150 | 812 | - | 427,5 | 780 | 670 | - | 400 | 195 | |||||||
23с18нж | 6 | 200 | - | 390 | - | - | 705 | 400 | 241 | ||||||||
Блок перекл. устр-ва | Обозначение клапанов и перекл.устройств | Материал корпуса | PN, кгс/см² | DN, мм | Размеры, мм | Масса, кг | Масса Блока, кг | ||||||||||
А1 | A2 | L1 | L | Б | В | Dm | H | ||||||||||
82 | 17с7нж | 25Л | 16 | 150 | - | - | - | - | - | - | - | 1300 | 147 | 420 | |||
23с16нж | 16 | 150 | 812 | - | 427,5 | 780 | 670 | - | 400 | 195 | |||||||
23с18нж | 6 | 200 | - | 390 | - | - | 705 | 400 | 241 | ||||||||
83 | 17лс6нж | 20ГЛ | 16 | 150 | - | - | - | - | - | - | - | 1380 | 147 | 423 | |||
23лс16нж | 16 | 150 | 812 | - | 427,5 | 780 | 670 | - | 400 | 195 | |||||||
23лс18нж | 6 | 200 | - | 390 | - | - | 705 | 400 | 241 | ||||||||
84 | 17лс7нж | 20ГЛ | 16 | 150 | - | - | - | - | - | - | - | 1300 | 147 | 420 | |||
23лс16нж | 16 | 150 | 812 | - | 427,5 | 780 | 670 | - | 400 | 195 | |||||||
23лс18нж | 6 | 200 | - | 390 | - | - | 705 | 400 | 241 | ||||||||
85 | 17нж6нж | 12Х18Н9ТЛ | 16 | 150 | - | - | - | - | - | - | - | 1360 | 147 | 423 | |||
23нж16нж | 16 | 150 | 812 | - | 427,5 | 780 | 670 | - | 400 | 195 | |||||||
23нж18нж | 6 | 200 | - | 390 | - | - | 705 | 400 | 241 | ||||||||
86 | 17нж7нж | 12Х18Н9ТЛ | 16 | 150 | - | - | - | - | - | - | - | 1280 | 147 | 420 | |||
23нж16нж | 16 | 150 | 812 | - | 427,5 | 780 | 670 | - | 400 | 195 | |||||||
23нж18нж | 6 | 200 | - | 390 | - | - | - | - | - | 241 | |||||||
87 | 17нж6нж2 | 12Х18Н9ТЛ | 16 | 150 | - | - | - | - | - | - | - | 1360 | 147 | 423 | |||
23нж16нж2 | 16 | 150 | 812 | - | 427,5 | 780 | 670 | - | 400 | 195 | |||||||
23нж18нж2 | 6 | 200 | - | 390 | - | - | 705 | 400 | 241 | ||||||||
88 | 17нж7нж2 | 12Х18Н9ТЛ | 16 | 150 | - | - | - | - | - | - | - | 1280 | 147 | 420 | |||
23нж16нж2 | 16 | 150 | 812 | - | 427,5 | 780 | 670 | - | 400 | 195 | |||||||
23нж18нж2 | 6 | 200 | - | 390 | - | - | 705 | 400 | 241 | ||||||||
89 | 17нж6нж1 | 12Х18Н12М3ТЛ | 16 | 150 | - | - | - | - | - | - | - | 1360 | 147 | 423 | |||
23нж16нж1 | 16 | 150 | 812 | - | 427,5 | 780 | 670 | - | 400 | 195 | |||||||
23нж18нж1 | 6 | 200 | - | 390 | - | - | 705 | 400 | 241 | ||||||||
100 | 17нж7нж1 | 12Х18Н12М3ТЛ | 16 | 150 | - | - | - | - | - | - | - | 1280 | 147 | 420 | |||
23нж16нж1 | 16 | 150 | 812 | - | 427,5 | 780 | 670 | - | 400 | 195 | |||||||
23нж18нж1 | 6 | 200 | - | 390 | - | - | 705 | 400 | 241 | ||||||||
152 | 17с17нж | 25Л | 16 | 200 | - | - | - | - | - | - | - | 1610 | 180 | 1086 | |||
23с16нж | 16 | 200 | 885 | - | 390 | 780 | 820 | - | 480 | 241 | |||||||
23с18нж | 6 | 300 | - | 390 | - | - | 880 | 480 | 460 | ||||||||
153 | 17с13нж | 25Л | 16 | 200 | - | - | - | - | - | - | - | 1490 | 176 | 1078 | |||
23с16нж | 16 | 200 | 885 | - | 390 | 780 | 820 | - | 480 | 241 | |||||||
23с18нж | 6 | 300 | - | 390 | - | - | 880 | 480 | 460 | ||||||||
154 | 17лс17нж | 20ГЛ | 16 | 200 | - | - | - | - | - | - | - | 1610 | 180 | 1086 | |||
23лс16нж | 16 | 200 | 885 | - | 390 | 780 | 820 | - | 480 | 241 | |||||||
23лс18нж | 6 | 300 | - | 390 | - | - | 880 | 480 | 460 | ||||||||
155
| 17лс13нж | 20ГЛ | 16 | 200 | - | - | - | - | - | - | - | 1490 | 176 | 1078 | |||
23лс16нж | 16 | 200 | 885 | - | 390 | 780 | 820 | - | 480 | 241 | |||||||
23лс18нж | 6 | 300 | - | 390 | - | - | 880 | 480 | 460 | ||||||||
156 | 17нж17нж | 12Х18Н9ТЛ | 16 | 200 | - | - | - | - | - | - | - | 1610 | 180 | 1086 | |||
23нж16нж | 16 | 200 | 885 | - | 390 | 780 | 820 | - | 480 | 241 | |||||||
23нж18нж | 6 | 300 | - | 390 | - | - | 880 | 480 | 460 | ||||||||
157 | 17нж13нж | 12Х18Н9ТЛ | 16 | 200 | - | - | - | - | - | - | - | 1490 | 176 | 1078 | |||
23нж16нж | 16 | 200 | 885 | - | 390 | 780 | 820 | - | 480 | 241 | |||||||
23нж18нж | 6 | 300 | - | 390 | - | - | 880 | 480 | 460 | ||||||||
158 | 17нж17нж2 | 12Х18Н9ТЛ | 16 | 200 | - | - | - | - | - | - | - | 1610 | 180 | 1086 | |||
23нж16нж2 | 16 | 200 | 885 | - | 390 | 780 | 820 | - | 480 | 241 | |||||||
23нж18нж2 | 6 | 300 | - | 390 | - | - | 880 | 480 | 460 | ||||||||
159 | 17нж13нж2 | 12Х18Н9ТЛ | 16 | 200 | - | - | - | - | - | - | - | 1490 | 176 | 1078 | |||
23нж16нж2 | 16 | 200 | 885 | - | 390 | 780 | 820 | - | 480 | 241 | |||||||
23нж18нж2 | 6 | 300 | - | 390 | - | - | 880 | 480 | 460 | ||||||||
160 | 17нж17нж1 | 12Х18Н12М3ТЛ | 16 | 200 | - | - | - | - | - | - | - | 1610 | 180 | 1086 | |||
23нж16нж1 | 16 | 200 | 885 | - | 390 | 780 | 820 | - | 480 | 241 | |||||||
23нж18нж1 | 6 | 300 | - | 390 | - | - | 880 | 480 | 460 | ||||||||
161 | 17нж13нж1 | 12Х18Н12М3ТЛ | 16 | 200 | - | - | - | - | - | - | - | 1490 | 176 | 1078 | |||
23нж16нж1 | 16 | 200 | 885 | - | 390 | 780 | 820 | - | 480 | 241 | |||||||
23нж18нж1 | 6 | 300 | - | 390 | - | - |
| 880 | 480 | 460 |
← вернуться в раздел Армагус ОАО - каталог продукции
← вернуться в оглавление справочника
