23с17нж, 23лс17нж, 23нж17нж, 23нж17нж1, 23нж17нж2 PN 4.0 МПа (40 кгс/см2)| Наименование |
23с17(16)(18)нж |
23лс17(16)(18)нж | 23нж17(16)(18)нж 23нж17(16)(18)нж2 | 23нж17(16)(18)нж1 |
| Корпус, угольник | 25Л | 20ГЛ | 12Х18Н9ТЛ | 12Х18Н12М3ТЛ |
| Золотник | 20Х13 | 12Х18Н9Т | 10Х17Н13МЗТ | |
| Шпиндель | 20Х13 | 12Х18Н9Т | 10Х17Н13МЗТ | |
| Прокладка | СНП | |||
| Диаметр номинальный, DN, мм | 25 | 50 | 80 | 100 | 150 | 200 | 300 | |
| Давление номинальное РN, МПа (кгс/см2) | 4,0 (40), 1,6 (16), 0,6 (6) | |||||||
| Температура окружающей среды, ºС | 23с17(16)(18)нж, 23нж17(16)(18)нж; | От – 40 до + 40 | ||||||
| 23лс17(16)(18)нж, 23нж17(16)(18)нж2; 23нж17(16)(18)нж1 | От – 60 до + 40 | |||||||
| Температура рабочей среды, ºС | 23с17(16)(18)нж; 23нж17(16)(18)нж 23лс17(16)(18)нж; 23нж17(16)(18)нж2 | до + 425 | ||||||
| 23нж17(16)(18)нж1 | до + 200 | |||||||
| Характеристика рабочей среды | 23с17(16)(18)нж; 23лс17(16)(18)нж– вода, пар, масляные фракции, природный газ. 23нж17(16)(18)нж; 23нж17(16)(18)нж2; 23нж17(16)(18)нж1 - жидкая, газообразная, агрессивная, нейтральная к материалам деталей, соприкасающихся со средой (скорость коррозии не более 0,2 мм/год ) | |||||||
| Присоединительные размеры и размеры уплотнительных поверхностей корпуса | 23с17нж, 23лс17нж, 23нж17нж, 23нж17нж2, 23нж17нж1 PN 4,0- по ГОСТ 12815-80 исп.2 ряд 2 23с16нж, 23лс16нж, 23нж16нж, 23нж16нж2, 23нж16нж1 PN 1,6 - по ГОСТ 12815-80 исп.1 ряд 2 23с18нж, 23лс18нж, 23нж18нж, 23нж18нж2, 23нж18нж1 PN 0,6 - по ГОСТ 12815-80 исп.1 ряд 2 | |||||||
| Герметичность затвора | Класс А по ГОСТ 9544-2005 | |||||||
| Масса (кг.) | 27 | 32 | 47 | 76 | 170 | 236 | 460 | |

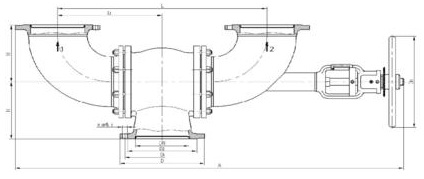

| DN | PN , кгс/см2 | L | L 1 | L 2 | A | D 1 | D 2 | D | n отв. | d | H | D 0 |
| 50 | 6 | 340 | 170 | 250 | 750 | 125 | 102 | 160 | 4 | 18 | 105 | 320 |
| 80 | 430 | 215 | 250 | 835 | 150 | 128 | 185 | 150 | 320 | |||
| 100 | 510 | 255 | 250 | 925 | 170 | 148 | 205 | 165 | 400 | |||
| 150 | 705 | 352 | 360 | 1260 | 240 | 212 | 280 | 8 | 22 | 220 | 400 | |
| 200 | 780 | 390 | 430 | 1400 | 280 | 258 | 315 | 18 | 250 | 540 | ||
| 300 | 780 | 390 | 430 | 1630 | 395 | 365 | 435 | 12 | 22 | 300 | 540 | |
| 50 | 16 | 340 | 170 | 250 | 750 | 125 | 102 | 160 | 4 | 18 | 105 | 320 |
| 50* | 430 | 260 | 250 | 860 | ||||||||
| 80 | 430 | 215 | 250 | 840 | 160 | 133 | 195 | 8 | 18 | 150 | 320 | |
| 80* | 510 | 295 | 250 | 920 | ||||||||
| 100 | 510 | 255 | 250 | 930 | 180 | 158 | 215 | 18 | 165 | 400 | ||
| 100* | 705 | 450 | 250 | 1125 | ||||||||
| 150 | 705 | 352,5 | 360 | 1260 | 240 | 212 | 280 | 22 | 220 | 400 | ||
| 150* | 780 | 427,5 | 360 | 1335 | ||||||||
| 200 | 780 | 390 | 430 | 1420 | 295 | 268 | 335 | 12 | 22 | 250 | 540 | |
| 25* | 40 | 340 | 170 | 250 | 640 | 85 | 57 | 115 | 4 | 14 | 95 | 240 |
| 50 | 340 | 170 | 250 | 750 | 125 | 87 | 160 | 18 | 105 | 320 | ||
| 50* | 430 | 260 | 250 | 840 | ||||||||
| 80 | 430 | 215 | 250 | 840 | 160 | 120 | 195 | 8 | 18 | 150 | 320 | |
| 80* | 510 | 295 | 250 | 920 | ||||||||
| 100 | 510 | 255 | 250 | 930 | 190 | 149 | 230 | 22 | 165 | 400 | ||
| 100* | 705 | 450 | 360 | 1235 | ||||||||
| 150 | 705 | 352,5 | 360 | 1260 | 250 | 203 | 300 | 26 | 220 | 400 | ||
| 150* | 780 | 427,5 | 360 | 1335 |
