МАТЕРИАЛЫ ОСНОВНЫХ ДЕТАЛЕЙ | ||||||||||
Наименование | Материал | |||||||||
Корпус, крышка | Чугун СЧ 20 | |||||||||
Детали затвора | 20Х13 | |||||||||
Сальниковая набивка | Фторопласт | |||||||||
Прокладки | Паронит ПОН - Б | |||||||||
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ | ||||||||||
Диаметр номинальный, DN, мм | 50 | 80 | 100 | 125 | ||||||
Условная пропускная способность, Кvу, м3/ч | 30 | 50 | 63 | 100 | 170 | 550 | ||||
Давление номинальное РN, МПа (кгс/см2) | 1,6 (16) | |||||||||
Перепад давлений не более, МПа (кгс/см2) | 1,0(10) | 0,7 (7) | ||||||||
Перепад давления между входными патрубками (кгс/см²) | Не более 1 | |||||||||
Температура окружающей среды, ºС | От минус 15 до 50 | |||||||||
Температура рабочей среды, ºС | От минус 15 до 180 | |||||||||
Характеристика рабочей среды | Вода, пар, воздух и другие жидкие и газообразные среды, нейтральные к материалам деталей, соприкасающихся со средой | |||||||||
Присоединительные размеры и размеры уплотнительных поверхностей корпуса | по ГОСТ 12815-80 на PN 1,6 исп.1 ряд 2 | |||||||||
Масса (кг) | 33 | 48 | 64 | 74 |

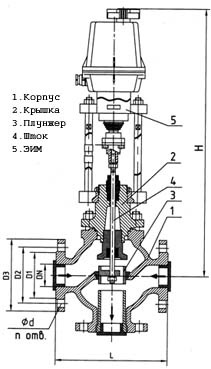

ГАБАРИТНЫЕ И ПРИСОЕДИНИТЕЛЬНЫЕ РАЗМЕРЫ | |||||||
DN, мм | Размеры, мм | ||||||
D1 | D2 | D3 | d | L | n | Н | |
50 | 102 | 125 | 160 | 18 | 230 | 4 | 537 |
80 | 133 | 160 | 195 | 310 | 8 | 533 | |
100 | 158 | 180 | 215 | 350 | 590 | ||
125 | 184 | 210 | 245 | 400 | 600 |
