Код ОКП 37 2250| МАТЕРИАЛЫ ОСНОВНЫХ ДЕТАЛЕЙ | ||||||
| Наименование | 25ч945нж | |||||
| Корпус, крышка | Чугун СЧ-20 | |||||
| Детали затвора | сталь 20Х13 | |||||
| Прокладки | Паронит ПОН-Б | |||||
| Сальниковая набивка | фторопласт Ф4, графлекс | |||||
|
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ | ||||||
| Диаметр номинальный, DN, мм | 25 | 50 | 65 | 80 | 100 | 125 |
| Условная пропускная способность, Кvу, м3/ч | 1,6; 2,5; 4,0; 6,3; 10 | 16; 25; 40 | 25; 40; 63 | 40; 63; 100 | 63; 100; 160 | 100; 160; 250 300 |
| Относительная протечка в затворе, % от Кvу, не более | 0,005 | |||||
| Давление номинальное РN, МПа (кгс/см2) | 1,6 (16) | |||||
| Перепад давлений не более, МПа (кгс/см2) | 1,6 (16) | |||||
| Температура окружающей среды, ºС | От -25 до 50 | |||||
| Температура рабочей среды, ºС | От минус 15 до 300 | |||||
| Характеристика рабочей среды | Вода, пар, воздух и другие жидкие и газообразные среды, нейтральные к материалам деталей, соприкасающихся со средой | |||||
| Присоединительные размеры и размеры уплотнительных поверхностей корпуса | по ГОСТ 12815-80 на PN 1,6 исп.1 ряд 2 | |||||

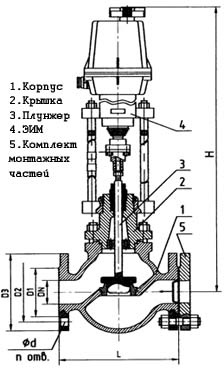

| ГАБАРИТНЫЕ И ПРИСОЕДИНИТЕЛЬНЫЕ РАЗМЕРЫ | |||||||
| DN, мм | Размеры, мм | ||||||
| D1 | D2 | D3 | d | L | n | Н | |
| 25 | 68 | 85 | 115 | 14 | 160 |
4 | 495 |
| 50 | 102 | 125 | 160 |
18 | 230 | 535 | |
| 65 | 122 | 145 | 180 | 290 | 545 | ||
| 80 | 133 | 160 | 195 | 310 | 570 | ||
| 100 | 158 | 180 | 215 | 350 | 8 | 760 | |
| 125 | 184 | 210 | 245 | 400 | 755 | ||
