МАТЕРИАЛЫ ОСНОВНЫХ ДЕТАЛЕЙ | |||||||||||||
Наименование | ЗМС | ||||||||||||
Корпус, крышка | Чугун СЧ-20 | ||||||||||||
Детали затвора | сталь 08кп | ||||||||||||
Набивка сальника | АП-31 | ||||||||||||
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ | |||||||||||||
Диаметр номинальный, DN, мм | 30 | 40 | 50 | 60 | 70 | 80 | 90 | ||||||
Давление номинальное РN, МПа (кгс/см2) | 0,1(1,0) | ||||||||||||
Температура окружающей среды, ºС | От минус 15 до 50 | ||||||||||||
Температура рабочей среды, ºС | От минус 15 до 300 | ||||||||||||
Характеристика рабочей среды | Природный газ | ||||||||||||
Присоединение к трубопроводу | переходные конусы под приварку. | ||||||||||||
Рабочее положение | любое. | ||||||||||||
Наибольший крутящий момент на валу | не более 0,3 кг·м | ||||||||||||
Вес (кг) | 15 | ||||||||||||
Масса (кг) | 3,5 | 4,2 | 4,8 | 5,1 | 6,3 | 10 | 11,2 |

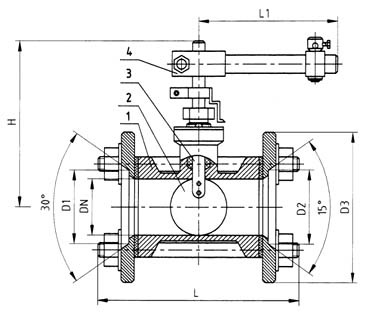

ГАБАРИТНЫЕ И ПРИСОЕДИНИТЕЛЬНЫЕ РАЗМЕРЫ | |||||
Размеры, мм | |||||
D2 | D1 | D3 | L | L1 | Н |
40 | 41 | 120 | 120 | 100 | 110 |
50 | 51 | 130 | 130 | 100 | 117 |
60 | 61 | 140 | 130 | 100 | |
70 | 71 | 150 | 130 | 100 | |
80 | 82 | 160 | 130 | 100 | |
90 | 92 | 185 | 170 | 200 | 217 |
100 | 102 | 195 | 170 | 200 |
