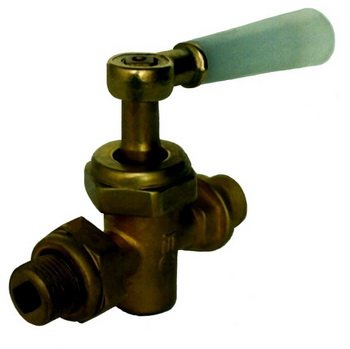

Обозначение | Условное обозначение
| Номинальный диаметрDN | Номинальное давление PN, МПа (кгс/см2) | Рабочая среда
| Температура рабочей среды, t 0 С не более | Масса, кг, не более |
ПЗ.37015-006 ПЗ.37015-010 ПЗ.37015-015 ПЗ.37015-020 |
10Б8бк1 | 6 10 15 20 | 1 (10) | Вода, в том числе хозяйственно - питьевого назначения
Нефтепродукты с кинематической вязкостью ³0,0015 м2/с (при t 200С) |
80
100
| 0,25 0,26 0,43 0,67 |
ПЗ.37016-006 ПЗ.37016-010 ПЗ.37016-015 ПЗ.37016-020 |
10Б9бк1 | 6 10 15 20 | 0,23 0,25 0,44 0,63 | |||
ПЗ.37017-006 ПЗ.37017-010 ПЗ.37017-015 ПЗ.37017-020 |
10Б19бк1 | 6 10 15 20 | 0,28 0,32 0,52 0,78 |

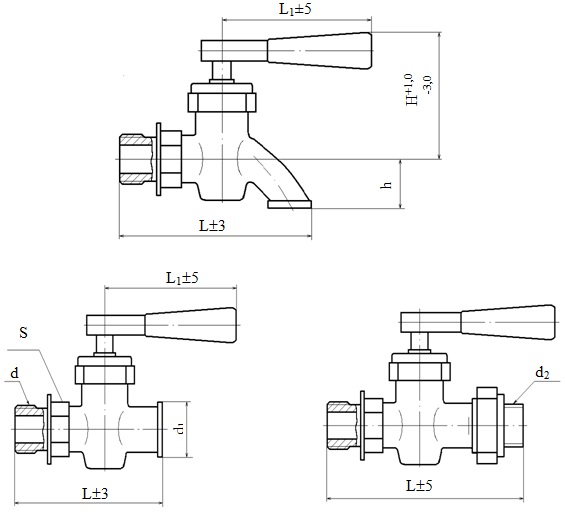

Обозначение | Условное обозначение | Номинальный диаметр DN |
d |
d1, мм |
d2 |
L, мм |
L1, мм |
H, мм |
S, мм |
h, мм | ||
ПЗ.37015-006 ПЗ.37015-010 ПЗ.37015-015 ПЗ.37015-020 | 10Б8бк1 | 6 10 15 20 | G 1/4 G 3/8 G 1/2 G 3/4 | - - - - | - - - - | 76 82 95 115 | 65 | 57 56 70 72 | 14 17 19 24 | 20 24 26 32 | ||
97 | ||||||||||||
ПЗ.37016-006 ПЗ.37016-010 ПЗ.37016-015 ПЗ.37016-020 | 10Б9бк1 | 6 10 15 20 | G 1/4 G 3/8 G 1/2 G 3/4 | 13 16 22 27 | - - - - | 65 67 78 94 | 65 | 57 56 70 72 | 14 17 19 24 | - - - - | ||
97 | ||||||||||||
ПЗ.37017-006 ПЗ.37017-010 ПЗ.37017-015 ПЗ.37017-020 | 10Б19бк1 | 6 10 15 20 | G 1/4 G 3/8 G 1/2 G 3/4 | - - - - | G 1/4 G 3/8 G 1/2 G 3/4 | 89 94 104 119 | 65 | 57 56 70 72 | 14 17 19 24 | - - - - | ||
97 | ||||||||||||
