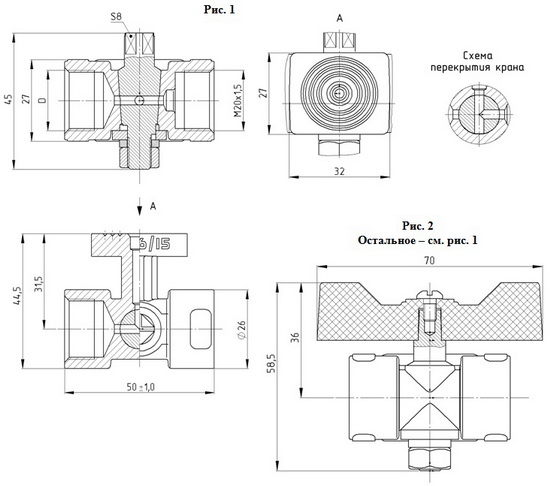

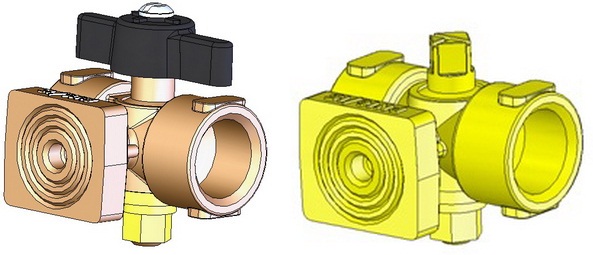

Обозначение | Условное обозначение | Рис. | Рабочая среда | Вид присоединения | Масса,кг. | |
Наименование | Температура t °С, не более | |||||
ВИЛН.491712.002 | 11Б38бк | 1 | Вода, воздух, инертные газы масло, пар, нефть | 130 | Муфтовое с резьбой G ½ на входе, М20х1,5 на выходе | 0,2 |
-01 | 11Б38бк1 | Муфтовое с резьбой на входе и выходе М20х1,5 | ||||
-02 | 11Б38бк2 | Пар | 225 | Муфтовое с резьбой G ½ на входе, М20х1,5 на выходе | ||
-03 | 11Б38бк3 | Муфтовое с резьбой на входе и выходе М20х1,5 | ||||
-04 | 11Б38бк8 | 2 | Вода, воздух, инертные газы масло, пар, нефть | 130 | Муфтовое с резьбой G ½ на входе, М20х1,5 на выходе | 0,22 |
-05 | 11Б38бк9 | Муфтовое с резьбой на входе и выходе М20х1,5 | ||||
-06 | 11Б38бк10 | Пар | 225 | Муфтовое с резьбой G ½ на входе, М20х1,5 на выходе | ||
-07 | 11Б38бк11 | Муфтовое с резьбой на входе и выходе М20х1,5 |
Обозначение | Условное обозначение | D |
ВИЛН.491712.002 | 11Б38бк | G ½ |
-01 | 11Б38бк1 | М 20×1,5 |
-02 | 11Б38бк2 | G ½ |
-03 | 11Б38бк3 | М 20×1,5 |
-04 | 11Б38бк8 | G ½ |
-05 | 11Б38бк9 | М 20×1,5 |
-06 | 11Б38бк10 | G ½ |
-07 | 11Б38бк11 | М 20×1,5 |
