Клапан мембранный Dy 10, 15; Pp От 6,65*10-4 до 2,3 МПа ПТ.26264 (13c810р)

ПОИСК

Клапан мембранный Dy 10, 15; Pp От 6,65*10-4 до 2,3 МПа ПТ.26264 (13c810р) Клапан мембранный Dy 10, 15; Pp От 6,65*10-4 до 2,3 МПа ПТ.26264 (13c810р)

Предназначен для применения в качестве запорного устройства с дистанционным электрическим управлением при установке на трубопроводах магистральных холодильных установок.

Клапан мембранный Dy 10, 15; Pp От 6,65*10-4 до 2,3 МПа ПТ.26264 (13c810р)

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ДАННЫЕ И ХАРАКТЕРИСТИКИ

Обозначение

Условное обозначение

Проход услов-ный DN

Материал  основных  деталей

Рабочая среда

Температура рабочей среды, °С

Исполнение

Масса, кг

ПТ.26264-010

13с810р10



10















Сталь Ст.3









Жидкий и

газообразный

аммиак с маслами ХА,

ХА-23, ХА-30









Вода пресная

От –40  до +45 (жидкий аммиак)





От –20 до +60 (газообразный аммиак)





От 1 до 45

(вода)

Нормальное

1,55

-01

13с810р11



-02

13с810р12Т





Тропическое

-03

13с810р11Т



ПТ.26264-015

13с810р10



15

Нормальное









1,69

-01

13с810р11



-02

13с810р12Т





Тропическое

-03

13с810р11Т


КЛАПАН  МЕМБРАННЫЙ С ЭЛЕКТРОМАГНИТНЫМ ПРИВОДОМ
Клапан мембранный Dy 10, 15; Pp От 6,65*10-4 до 2,3 МПа ПТ.26264 (13c810р)

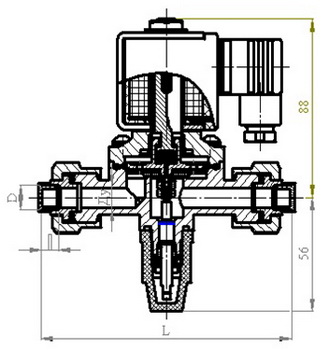

Подпись: 88Подпись: 56Обозначение

Размеры в мм

DN

D

L

I

ПТ.26264-010

10

12,2

132

9

ПТ.26264-015

15

18,25

138

12


Гарантийные обязательства
Гарантийный срок эксплуатации - 24 месяца.
Гарантийная наработка – 60 000 циклов (15 000 часов).

Пример обозначения клапана DN 10, в нормальном исполнении, на напряжение 220 В переменного тока частотой 50 Гц, при заказе и в документации другой продукции: «Клапан мембранный с электромагнитным приводом  DN 10  ПТ.26264-010 (13с810р10), 220 В, 50 Гц,    ТУ 26-07-046-2006».

КЛАПАН МЕМБРАННЫЙ С ЭЛЕКТРОМАГНИТНЫМ ПРИВОДОМ

Обозначение

Ри-су-нок

Характеристика электромагнита

Напряжение, В

Частота, Гц

Род тока

Мощность

Режим работы ПВ, %

ПТ.26264-010



1

127, 220, 380

50

Переменный

30 В×А

100

-01



2

12, 24, 110, 220

-

Постоянный

18 Вт

-02



1

127, 220, 380,

220

50

60

Переменный

30 В×А



-03

2

12, 24, 110, 220

-

Постоянный

18 Вт

ПТ.26264-015



1

127, 220, 380

50

Переменный

30 В×А

-01



2

12, 24, 110, 220

-

Постоянный

18 Вт

-02

1

127, 220, 380,

220

50

60

Переменный

30 В×А



-03

2

12, 24, 110, 220

-

Постоянный

18 Вт
