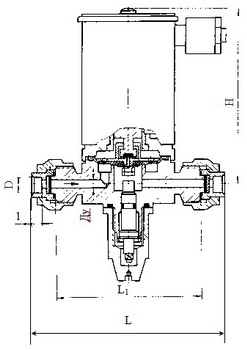

Обозначение | Размеры в мм | |||||
Ду | D | L | L1 | I | H | |
Т 26210-00.006 | 6 | 9,5 | 130 | 100 | 7 | 135 |
Т 26210-00.010 | 10 | 12,2 | 138 | 102 | 9 | |
Т 26210-00.015 | 15 | 18,25 | 160 | 115 | 13 | 140 |
Обозначение | Обозначение исполнения электромагнита | Характеристика электромагнита | |||
Род тока | Напряжение, В | Мощность | Частота, Гц | ||
Т 26210-01.006 | Т 098.016 .-01 | Постоянный | 24 | 20 Вт | - |
27 | |||||
Т 26210-02.006 | -02 | 110 | |||
Т 26210-03.006 | -03` | 220 | |||
от 175 до 320 | 30 Вт | ||||
Т 26210-04.006 | -04 | Переменный | 127 | 40 В×А | 50 |
Т 26210-05.006 | -05 | 220 | |||
Т 26210-06.006 | -06 | 380 | |||
Т 26210-07.006 | .-07 | Постоянный | 24 | 20 Вт | - |
27 | |||||
Т 26210-08.006 | -08 | 110 | |||
Т 26210-09.006 | -09 | 220 | |||
от 175 до 320 | 30Вт | ||||
Т 26210-10.006 | -10 | Переменный | 127 | 40 В×А | 50 |
Т 26210-11.006 | -11 | 220 | |||
Т 26210-12.006 | -12 | 380 | |||
Т 26210-01.010 | Т 098.016. -01 | Постоянный | 24 | 20 Вт | - |
27 | |||||
Т 26210-02.010 | -02 | 110 | |||
Т 26210-03.010 | -03 | 220 | |||
от 175 до 320 | 30 Вт | ||||
Т 26210-04.010 | -04 | Переменный | 127 | 40 В×А | 50 |
Т 26210-05.010 | -05 | 220 | |||
Т 26210-06.010 | -06 | 380 | |||
Т 26210-07.010 | -07 | Постоянный | 24 | 20 Вт | - |
27 | |||||
Т 26210-08.010 | -08 | 110 | |||
Т 26210-09.010 | -09 | 220 | |||
от 175 до 320 | 30 Вт | ||||
Т 26210-10.010 | -10 | Переменный | 127 | 40 В×А | 50 |
Т 26210-11.010 | -11 | 220 | |||
Т 26210-12.010 | -12 | 380 | |||
Т 26210-13.010 | -13 | Постоянный | 12 | 20 Вт | - |
Т 26210-14.010 | -14 | 24 | |||
27 | |||||
Т 26210-15.010 | -15 | 110 | |||
Т 26210-16.010 | -16 | 220 | |||
от 175 до 320 | 30 Вт | ||||
Т 26210-17.010 | -17 | Переменный | 127 | 40 В×А | 50 |
Т 26210-18.010 | -18 | 220 | |||
Т 26210-19.010 | -19 | 380 | |||
Т 26210-01.015 | Т 098.016. -01 | Постоянный | 24 | 20 Вт | - |
27 | |||||
Т 26210-02.015 | -02 | 110 | |||
Т 26210-03.015 | -03 | 220 | |||
от 175 до 320 | 30 Вт | ||||
Т 26210-04.015 | -04 | Переменный | 127 | 40 В×А | 50 |
Т 26210-05.015 | -05 | 220 | |||
Т 26210-06.015 | -06 | 380 |
Обозначение | Обозначение исполнения электромагнита | Характеристика электромагнита | |||
Род тока | Напряжение, В | Мощность | Частота, Гц | ||
Т 26210-07.015 | Т 098.016-07 |
Постоянный | 24 |
20 Вт |
- |
27 | |||||
Т 26210-08.015 | -08 | 110 | |||
Т 26210-09.015 | -09 | 220 | |||
от 175 до320 | 30 Вт | ||||
Т 26210-10.015 | -10 | Переменный | 127 | 40 В×А | 50 |
Т 26210-11.015 | -11 | 220 | |||
Т 26210-12.015 | -12 | 380 | |||
Т 26210-13.015 | -13 | Постоянный | 12 | 20 Вт | - |
Т 26210-14.015 | -14 | 24 | |||
27 | |||||
Т 26210-15.015 | -15 | 110 | |||
Т 26210-16.015 | -16 | 220 | |||
от 175 до 320 | 30 Вт | ||||
Т 26210-17.015 | -17 | Переменный | 127 | 40 В×А | 50 |
Т 26210-18.015 | -18 | 220 | |||
Т 26210-19.015 | -19 | 380 |
