Обозначение | Условное обозначение | Номинальный диаметр DN | Номинальное давление PN, МПа (кгс/см2) |
Рабочая среда
| Температура рабочей среды t 0C, не более | Покрытие | Масса, кг. |
ВИЛН.494412.005 | ФГ 15 | 15 | 1,6 (16) | Природный газ | 50 | - | 0,16 |
-01 | ФГ 15-01 | Хим.Н9 | |||||
ВИЛН.494412.006 | ФГ 20 | 20 | - | 0,22 | |||
-01 | ФГ 20-01 | Хим.Н9 | |||||
ВИЛН.494412.010 | ФГ 25 | 25 | - | 0,4 | |||
-01 | ФГ 25-01 | Хим.Н9 | |||||
ВИЛН.494412.011 | ФВ 15 | 15 | Вода, в том числе хозяйственно - питьевого назначения | 80 | - | 0,16 | |
-01 | ФВ 15-01 | Хим.Н9 | |||||
ВИЛН.494412.009 | ФВ 20 | 20 | - | 0,22 | |||
-01 | ФВ 20-01 | Хим.Н9 | |||||
ВИЛН.494412.012 | ФВ 25 | 25 | - | 0,4 | |||
-01 | ФВ 25-01 | Хим.Н9 |

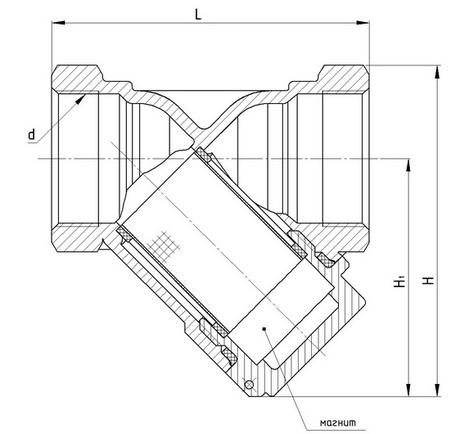

Номинальный диаметр DN | d, дюйм | Размеры, мм | ||
L | H | Н1 | ||
15 | G ½ | 55 | 56 | 42 |
20 | G ¾ | 65 | 62 | 46 |
25 | G 1 | 75 | 78 | 56 |
