Обозначение | Условное обозначение | Проход условный DN | Рабочее давление теплоносителя МПа (кгс/см2) | Температура теплоносителя, t, ºC не более | Масса, кг, не более |
ВИЛН.493712.003 | КРПШ 15 | 15 | 1,0 (10) | 150 | 0,22 |
ВИЛН.493712.004 | КРПШ 20 | 20 | 0,27 |

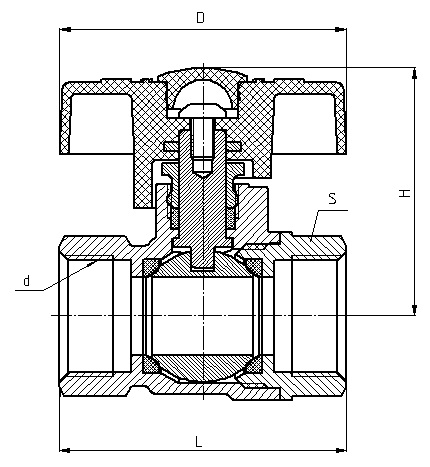

Условный проход, DN | d | Размеры, мм | |||
D | L | H | S | ||
15 | G ½ | 48 | 48 | 43 | 25 |
20 | G ¾ | 58 | 46 | 31 |
