Обозначение | Условное обозначение | Среда рабочая | Материал основных деталей | Установочное положение |

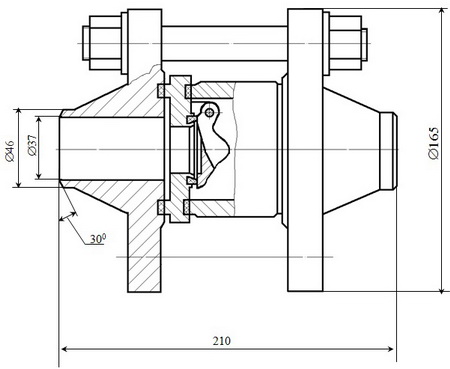

ПТ. 44115-040 | 19с25п3 | Хладоны 12, 22, 502 с маслами ХФ 12-16, ХС-40, ХМ35, ХА-30, ХФ-22-24, ХФ-22с-16, ПМТС-5, масло ХМ-50. Аммиак с маслами ХА, ХА-23, ХА-30 | Корпус – сталь 20 с уплотнением фторопласт - 4, захлопка - сталь 20Х13 | На вертикальном трубопроводе – входным патрубком вниз, на горизонтальном трубопроводе так, чтобы ось захлопки была выше оси трубопровода и лежала в горизонтальной плоскости |
-01 | 19с25п3Э | |||
-02 | 19с25п3Т |
