Обозначение | Проход условный Ду, мм | Давление рабочее Рр, МПа (кгс/см2) | Температура рабочей среды, °С | Рабочая среда | Присоединение к трубопроводу |
К 43005-02.010 | 10 | 40 (400) | от – 40 до+50 | Воздух, газообразный азот | Фланцевое: фланцы по ГОСТ 9399-81, концы под линзовое уплотнение по ГОСТ 9400-81 |
К 43005-02.015 | 15 | ||||
К 43005-02.025 | 25 | ||||
К 43005-02.032 | 32 |

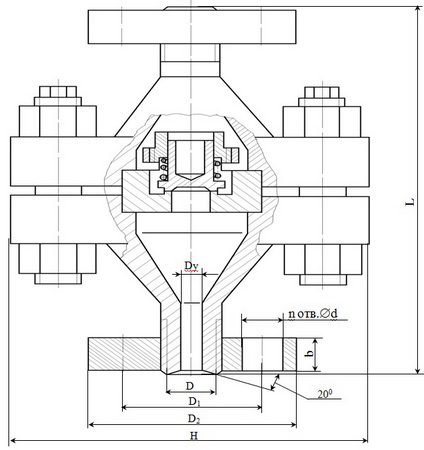

Обозначение | Проход условный Дy, мм | Размеры, мм | Масса, кг |
| ||||||
L | H | b | D | D1 | D2 | n отв.Æd | ||||
К 43005-02.010 | 10 | 222 | 78 | 20 | 18 | 60 | 95 | 3 отв.Æ18 | 14,3 |
|
К 43005-02-015 | 15 | 215 | 28 | 68 | 105 | 15,4 |
| |||
К 43005-02-025 | 25 | 280 | 95 | 25 | 37 | 80 | 115 | 4 отв.Æ18 | 28,7 |
|
К 43005-02-032 | 32 | 300 | 105 | 30 | 43 | 95 | 135 | 4 отв.Æ22 | 38,9 |
|
