Обозначение |
Обозна-чение условное |
Проход условный DN |
Материал основных деталей
|
Присоединение к трубопроводу |
Темпе-ратура рабочей среды,°С, не более |
Масса, кг |
ПЗ.2286-015 | 15нж54бк |
15 | Сталь 12Х18Н9Т | Внутренняя резьба G½ на входе, наружная М33х1,5 на выходе |
До 300 |
0,55 |
ПЗ.2286-015-03 | 15нж54бк1 | Сталь10Х17Н13М3Т | ||||
ПЗ.2286-015-06 | 15нж54бк2 |
Сталь 12Х18Н9Т |
Под приварку |
0,50 | ||
ПЗ.2286-015-09 | 15нж54бк3 | |||||
ПЗ.2286-015-12 | 15нж54бк4 | То же, что у ПЗ.2286-015 | От –60 до +300 | 0,55 | ||
ПЗ.2286-015-13 | 15нж54бк5 | Внутренняя резьба Rc½ на обоих концах |
До 300 |
0,48 | ||
ПЗ.2286-015-14 | 15нж54бк6 | Внутренняя резьба G ½ на обоих концах | ||||
ПЗ.2286-015-15 | 15нж54бк7 | Под шаровой ниппель Группа 2, DN 12 | 0,50 | |||
ПЗ.2286-015-16 | 15с54бк4 |
Сталь 20 | То же, что у ПЗ.2286-015 |
До 200 | 0,55 | |
ПЗ.2286-015-17 | 15с54бк2 | То же, что у ПЗ.2286-015-13 |
0,48 | |||
ПЗ.2286-015-18 | 15с54бк1 | То же, что у ПЗ.2286-015-14 | ||||
ПЗ.2286-015-19 | 15с54бк | То же, что у ПЗ.2286-015-15 |
0,50 | |||
ПЗ.2286-006 | 15нж54бк5 |
6 |
Сталь 12Х18Н9Т
| Внутренняя резьба Rc¼ на обоих концах |
До 300 | |
ПЗ.2286-006-01 | 15нж54бк8 | Внутренняя резьба К ¼” ГОСТ 6111-52 на обоих концах | ||||
ПЗ.2286-006-04 | 15с54бк2 |
Сталь 20 | То же, что у ПЗ.2286-006 |
До 200 | ||
ПЗ.2286-006-05 | 15с54бк6 | То же, что у ПЗ.2286-006-01 |

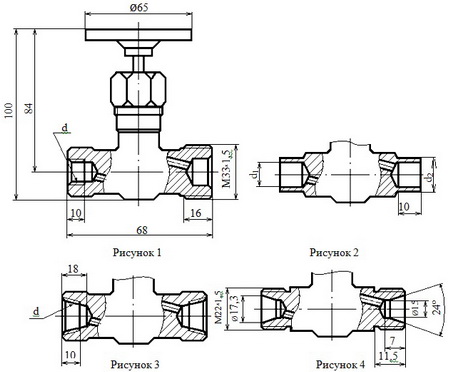

Обозначение | Обозна-чение условное |
Рисунок | Проход условный DN |
d | Размеры, мм | |
d1 | d2 | |||||
ПЗ.2286-015 | 15нж54бк |
1 |
15
|
G ½ |
- |
- |
ПЗ.2286-015-03 | 15нж54бк1 | |||||
ПЗ.2286-015-06 | 15нж54бк2 |
2 |
- | 8 | 12 | |
ПЗ.2286-015-09 | 15нж54бк3 | 10 | 14 | |||
ПЗ.2286-015-12 | 15нж54бк4 | 1 | G ½ |
- |
- | |
ПЗ.2286-015-13 | 15нж54бк5 |
3 | Rc ½ | |||
ПЗ.2286-015-14 | 15нж54бк6 | G ½ | ||||
ПЗ.2286-015-15 | 15нж54бк7 | 4 | - | |||
ПЗ.2286-015-16 | 15с54бк4 | 1 | G ½ | |||
ПЗ.2286-015-17 | 15с54бк2 |
3 | Rc ½ | |||
ПЗ.2286-015-18 | 15с54бк1 | G ½ | ||||
ПЗ.2286-015-19 | 15с54бк | 4 | - | |||
ПЗ.2286-006 | 15нж54бк5 |
3 |
6 | Rc ¼ | ||
ПЗ.2286-006-01 | 15нж54бк8 | K ¼ “ ГОСТ6111-52 | ||||
ПЗ.2286-006-04 | 15с54бк2 | Rc ¼ | ||||
ПЗ.2286-006-05 | 15с54бк6 | K ¼ “ ГОСТ6111-52 |
Обозначение |
Обозна-чение условное |
Номинальный диаметр DN |
Материал основных деталей
|
Присоединение к трубопроводу |
Темпе-ратура рабочей среды,°С |
Масса, кг |
ПЗ.2286-010 | 15нж54бк5 | 10 | Сталь 12Х18Н9Т | Внутренняя резьба Rc ⅜ на обоих концах | До 300 | 0,32 |
ПЗ.2286-010-01 | 15нж54бк6 | Внутренняя резьба G ⅜ на обоих концах | 0,31 | |||
ПЗ.2286-010-02 | 15с54бк2 | Сталь 20 | Внутренняя резьба Rc ⅜ на обоих концах | До 200 | 0,32 | |
ПЗ.2286-010-03 | 15с54бк1 | Внутренняя резьба G ⅜ на обоих концах | 0,31 | |||
ПЗ.2286-020 | 15нж54бк5 | 20 | Сталь 12Х18Н9Т | Внутренняя резьба Rc ¾ на обоих концах | До 300 | 0,75 |
ПЗ.2286-020-01 | 15нж54бк6 | Внутренняя резьба G ¾ на обоих концах | 0,74 | |||
ПЗ.2286-020-02 | 15с54бк2 | Сталь 20 | Внутренняя резьба Rc ¾ на обоих концах | До 200 | 0,75 | |
ПЗ.2286-020-03 | 15с54бк1 | Внутренняя резьба G ¾ на обоих концах | 0,74 | |||
ПЗ.2286-025 | 15нж54бк5 | 25 | Сталь 12Х18Н9Т | Внутренняя резьба Rc1 на обоих концах | До 300 | 0,98 |
ПЗ.2286-025-01 | 15нж54бк6 | Внутренняя резьба G1 на обоих концах | 0,97 | |||
ПЗ.2286-025-02 | 15с54бк2 | Сталь 20 | Внутренняя резьба Rc1 на обоих концах | До 200 | 0,98 | |
ПЗ.2286-025-03 | 15с54бк1 | Внутренняя резьба G1 на обоих концах | 0,97 |

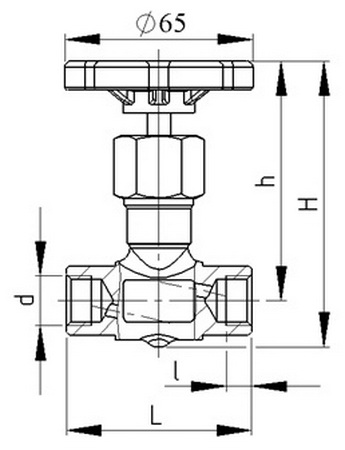

Обозначение | Обозначение условное | Номинальный диаметр DN |
d | Размеры, мм | |||
H | h | L | l | ||||
ПЗ.2286-010 | 15нж54бк5 | 10 | Rc ⅜ | 98 | 82 | 64 | 7 |
ПЗ.2286-010-01 | 15нж54бк6 | G ⅜ | |||||
ПЗ.2286-010-02 | 15с54бк2 | Rc ⅜ | |||||
ПЗ.2286-010-03 | 15с54бк1 | G ⅜ | |||||
ПЗ.2286-020 | 15нж54бк5 | 20 | Rc ¾ | 110 | 92 | 75 | 16 |
ПЗ.2286-020-01 | 15нж54бк6 | G ¾ | |||||
ПЗ.2286-020-02 | 15с54бк2 | Rc ¾ | |||||
ПЗ.2286-020-03 | 15с54бк1 | G ¾ | |||||
ПЗ.2286-025 | 15нж54бк5 | 25 | Rc 1 | 113,5 | 92 | 80 | 18 |
ПЗ.2286-025-01 | 15нж54бк6 | G 1 | |||||
ПЗ.2286-025-02 | 15с54бк2 | Rc 1 | |||||
ПЗ.2286-025-03 | 15с54бк1 | G 1 |
