| Обозначение | Условное обозначение | Номи-нальный диаметр, DN | Материал основных деталей | Способ управления | Исполнение * | Масса, кг. |
| ПТ 26245-010 | 14нж83п | 10 | Сталь 10Х17Н13М3Т | Ручной | А | 8,0 |
| -01 | 14нж83п2 | Б | 9,5 | |||
| -02 | 14нж83п1 | Сталь 12Х18Н10Т | А | 8,0 | ||
| -03 | 14нж83п3 | Б | 9,5 | |||
| ПТ.26245-015 | 14нж83п | 15 | Сталь 10Х17Н13М3Т | Ручной | А | 9,0 |
| -01 | 14нж83п2 | Б | 10,5 | |||
| -02 | 14нж83п1 | Сталь 12Х18Н10Т | А | 9,0 | ||
| -03 | 14нж83п3 | Б | 10,5 | |||
| ПТ 26245 - 025 | 14нж83п | 25 | Сталь 10Х17Н13М3Т | Ручной | А | 10,3 |
| -01 | 14нж83п2 | Б | 13,0 | |||
| -02 | 14нж083п | Дистанционный от шарнирной муфты | А | 10,3 | ||
| -03 | 14нж083п2 | Б | 13,0 | |||
| -04 | 14нж983п | Электропривод В-АОI К У2 ТУ 26-07-015-74 | А | 60,0 | ||
| -05 | 14нж983п2 | Б | 62,7 | |||
| -06 | 14нж83п1 | Сталь 12Х18Н10Т | Ручной | А | 10,3 | |
| -07 | 14нж83п3 | Б | 13,0 | |||
| -08 | 14нж083п1 | Дистанционный от шарнирной муфты | А | 10,3 | ||
| -09 | 14нж083п3 | Б | 13,0 | |||
| -10 | 14нж983п1 | Электропривод В-АОI К У2 ТУ 26-06-015-74 | А | 60,0 | ||
| -11 | 14нж983п3 | Б | 62,7 | |||
| ПТ 26245 - 040 | 14нж83п | 40 | Сталь 10Х17Н13М3Т | Ручной | А | 20,0 |
| -01 | 14нж83п2 | Б | 24,7 | |||
| -02 | 14нж083п | Дистанционный от шарнирной муфты | А | 20,0 | ||
| -03 | 14нж083п2 | Б | 24,7 | |||
| -04 | 14нж983п | Электропривод В-АОI К У2 ТУ 26-07-015-74 | А | 70,0 | ||
| -05 | 14нж983п2 | Б | 74,7 | |||
| -06 | 14нж83п1 | Сталь 12Х18Н10Т | Ручной | А | 20,0 | |
| -07 | 14нж83п3 | Б | 24,7 | |||
| -08 | 14нж083п1 | Дистанционный от шарнирной муфты | А | 20,0 | ||
| -09 | 14нж083п3 | Б | 24,7 | |||
| -10 | 14нж983п1 | Электропривод В-АОI К У2 ТУ 26-06-015-74 | А | 70,0 | ||
| -11 | 14нж983п3 | Б | 74,7 | |||
| ПТ 26245 - 050 | 14нж83п | 50 | Сталь 10Х17Н13М3Т | Ручной | А | 21,0 |
| -01 | 14нж83п2 | Б | 26,5 | |||
| -02 | 14нж083п | Дистанционный от шарнирной муфты | А | 21,0 | ||
| -03 | 14нж083п2 | Б | 26,5 | |||
| -04 | 14нж983п | Электропривод В-АОI К У2 ТУ 26-07-015-74 | А | 71,0 | ||
| -05 | 14нж983п2 | Б | 76,5 | |||
| -06 | 14нж83п1 | Сталь 12Х18Н10Т | Ручной | А | 21,0 | |
| -07 | 14нж83п3 | Б | 26,5 | |||
| -08 | 14нж083п1 | Дистанционный от шарнирной муфты | А | 21,0 | ||
| -09 | 14нж083п3 | Б | 26,5 | |||
| -10 | 14нж983п1 | Электропривод В-АОI К У2 ТУ 26-06-015-74 | А | 71,0 | ||
| -11 | 14нж983п3 | Б | 76,5 | |||
| -12 | 14нж983п4 | Сталь 10Х17Н13М3Т
| В | 69,0 |

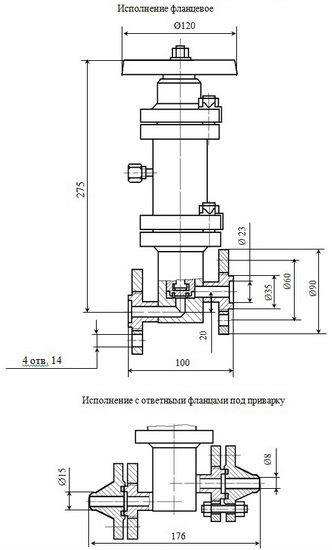

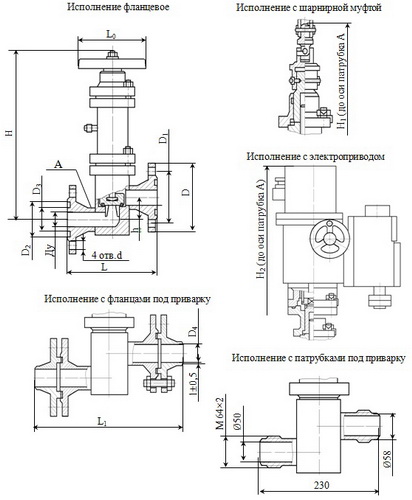

| Номинальный диаметр, DN | Размеры, мм | ||||||||||||
| D | D1 | D2 | D3 | D4 | L | L0 | L1 | d | h | H | H1 | H2 | |
| 15 | 95 | 65 | 40 | 23 | 12 | 130 | 120 | 200 | 14 | 25 | 284 | - | - |
| 25 | 115 | 85 | 58 | 42 | 25 | 160 | 120 | 242 | 14 | 35 | 285 | 355 | 800 |
| 40 | 145 | 110 | 76 | 60 | 38 | 210 | 240 | 300 | 8 | 62 | 345 | 390 | 860 |
| 50 | 160 | 125 | 88 | 76 | 49 | 230 | 240 | 320 | 8 | 62 | 345 | 390 | 860 |
