Обозначение |
Проход условный Дy, мм |
Давление рабочее Рр, МПа (кгс/см2) |
Температура рабочей среды, 0С |
Среда рабочая |
Рабочее положение вентиля |
Направление подачи рабочей среды |
Масса, кг |
Р23072-01.004
|
4 |
70 (700) |
От 5 до 50 | 10% водный раствор нитрита натрия, техническая вода |
Любое |
Под золот-ник |
1,95 |
Р23072-01.010 |
10 |
3,50 |

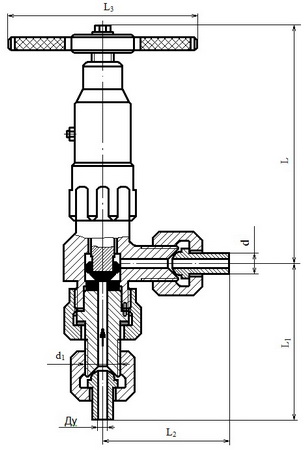

Обозначение | Проход условный Дy, мм | Размеры, мм | |||||
d | d1 | L | L1 | L2 | L3 | ||
Р23072-01.004 | 4 | 8 | М14х1,5 | 155 | 90 | 70 | 110 |
Р23072-01.010 | 10 | 16 | М24х2 | 180 | 120 | 90 | 130 |
