Обозначение
|
Обозначение условное |
Проход услов-ный Ду, мм |
Давление условное Ру, МПа (кгс/см2)
|
Среда рабочая |
Температура t °С, не более |
Масса, кг |
ПЗ.96434-015 | 22тн620п |
15
|
1,6 (16)
| Среды, по отношению к которым применяемые материалы коррозионностойки |
140
| 11,3 |
ПЗ.96434-015-03 | 22нж620п9 | 12,4 | ||||
ПЗ.96434-015-06 | 22с620п | Вода горячая, холодная и оборотная, пар, конденсат, воздух | 150 | |||
ПЗ.96434-020 | 22нж620п9 | 20 | 2,5 (25) | Нефтепродукты | 140 | 13,3 |
ПЗ.96434-025 | 22тн620п | 25 | 1,6 (16) | Среды, по отношению к которым применяемые материалы коррозионностойки | 12,5 | |
ПЗ.96434-025-03 | 22нж620п9 | 14,4
| ||||
ПЗ.96434-025-06 | 22с620п | Вода горячая, холодная и оборотная, пар, конденсат, воздух | 150 |

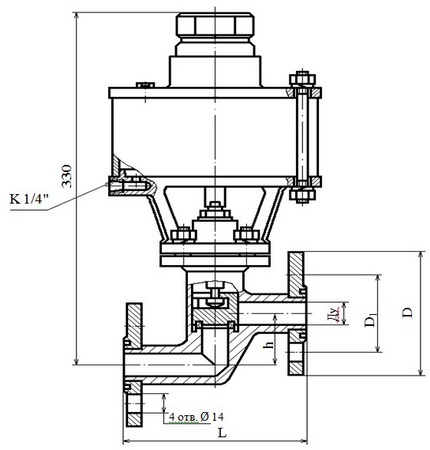

Проход условный Ду, мм | Размеры, мм | |||
D | D1 | L | h | |
15 | 95 | 65 | 130 | 28 |
20 | 105 | 75 | 140 | 28 |
25 | 115 | 85 | 160 | 35 |
